تقوية العوارض والألواح

نظرة عامة على المشروع

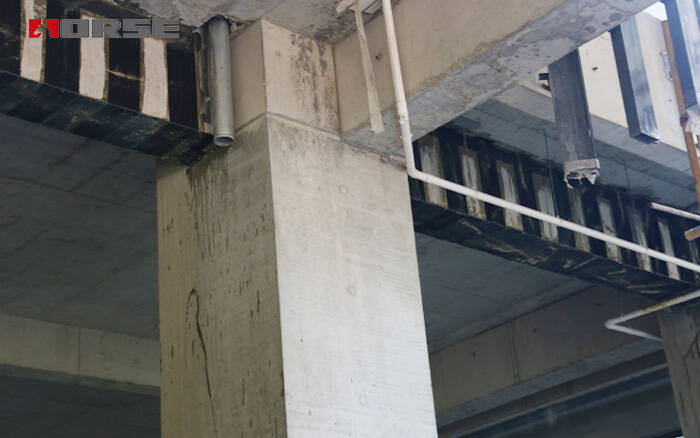

هذا المشروع هو مشروع تجديد مبنى المكاتب الجديد لبنك بكين الصيني. نتيجةً لتغيير وظيفته، تم تعزيز وإعادة بناء هيكل المبنى المكون من ست وعشر وثلاث عشرة وسبع عشرة طبقة.

تُستخدم مادة ألياف الكربون لتقوية الهيكل، ويبلغ وزنها ٢٠٠ غرام/متر مربع. يتكون قماش ألياف الكربون من طبقتين.

متطلبات التصميم

(1) يجب ألا تتجاوز القيمة القياسية للحمل الحي لتقوية وإعادة بناء بلاطة الأرضية 5 كيلو نيوتن/م2.

(2) قبل لصق قماش ألياف الكربون، يجب تفريغ عناصر التعزيز، ومعالجة المكونات الهيكلية الأصلية للكشف عن القاعدة الهيكلية الجديدة.

(3) يُدهن سطح قماش ألياف الكربون بالملاط. يجب أن تتوافق حدود مقاومة الحريق لجميع المكونات مع متطلبات الحماية من الحرائق للهيكل الرئيسي للمبنى.

(5) مفتاح تحسين جودة البناء هو تنفيذ الإجراء التالي في نهاية كل عملي بناء.

(6) في أعمال الديكور، يُحظر إتلاف قماش ألياف الكربون المكتمل.

محتوى البناء

(1) ست طبقات (1-2) - (1-4) الصفيحة السفلية للمحور /B-D مُقوّاة بألياف زجاجية مزدوجة 200 جرام.

(2) ست طبقات (1-2) - (1-5) أرضية /B-E 200 جرام مُقوّاة بألياف زجاجية مزدوجة 200 جرام.

(3) ست طبقات (1-2) - (1-4) إطار /B-E مُقوّى بألياف زجاجية مزدوجة 200 جرام.

(4) عشر طبقات (1-6) - (1-7) الصفيحة السفلية للمحور /B-C مُقوّاة بألياف زجاجية مزدوجة 200 جرام.

(5) عشرة مستويات (1-5) - (1-8) /A-D 200 جرام مُقوّاة بألياف زجاجية مزدوجة 200 جرام على سطح الأرضية.

(6) عشر طبقات (1-5) - (1-8) إطار /A-D مُقوّى بألياف زجاجية مزدوجة 200 جرام. (٧) ثلاث عشرة طبقة (١-٢) - (١-٤) أسفل أرضية /A-C مُدعّمة بألياف الكربون المقواة بوزن ٢٠٠ غرام.

(٨) ثلاث عشرة طبقة (١-٢) - (١-٤) /A-D مُدعّمة بألياف الكربون المقواة بوزن ٢٠٠ غرام على سطح الأرضية.

(٩) ثلاث عشرة طبقة (١-٢) - (١-٤) /A-D مُدعّمة بألياف الكربون المقواة بوزن ٢٠٠ غرام. (١٠) سبعة عشر (١-٢) - (١-٦) محور /A-B في أسفل عجينة مُدعّمة بألياف الكربون من النوع ٢٠٠ غرام.

(١١) سبعة عشر (١-٢) - (١-٦) محور /A-B في الأسفل مُلصق بالسطح العلوي لألياف الكربون المقواة بوزن ٢٠٠ غرام.

(12) سبعة عشر (1-2) - (1-6) /محور A-C شعاع إطار من عجينة تقوية قماش ألياف الكربون المزدوجة 200 جرام.
