تقوية الشعاع

نظرة عامة على المشروع

تم العثور على المشاكل التالية في فحص الجودة لمبنى المكاتب المتكامل:

1. يظهر على جزء من عارضة الإطار شقوق واضحة في منتصف الامتداد، حيث تتعرض للشقوق الصغيرة والكبيرة، والتآكل خطير.

2. قوة الخرسانة التصميمية الأصلية هي C30، وقوة الخرسانة المقاسة تتراوح بين C20-C30.

إن قوة المكون تتأثر بجودة البناء الرديئة، ولكن يمكن أيضًا استخدام مبنى المكاتب بعد التعديل.

طريقة التعزيز

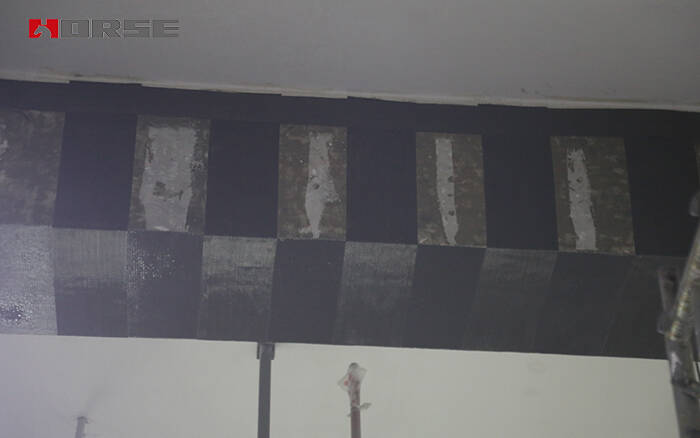

قرر التصميم تعزيزه باستخدام نسيج مقوى بألياف الكربون (CFRP). هناك حاجة إلى نسيج ألياف الكربون 12 كيلوجرام و 200 جرام.

طبقتان من قماش ألياف الكربون بعرض 200 مم وسمك 0.111 مم مُلصقتان على عارضة الإطار. يُلصق الجزء العلوي من العارضة بطبقتين من قماش ألياف الكربون بعرض 200 مم وسمك 0.111 مم على امتداد ثلث العارضة، ويُثبت بطبقة من ألياف الكربون بعرض 100 مم طوليًا.
