تقوية الأعمدة والعوارض

نظرة عامة على المشروع

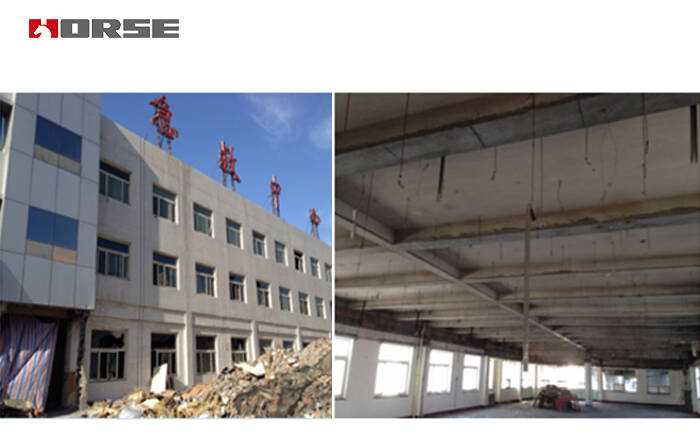

تقوية وإصلاح مبنى المستشفى. يتكون الهيكل الأصلي للمبنى من هيكل من ثلاثة طوابق، وشكل الأساس عبارة عن شريط عمودي. يبلغ طول المبنى حوالي 62 مترًا، وعرضه حوالي 15 مترًا، ومساحته حوالي 4160 مترًا مربعًا، وارتفاع سقفه 11.700 متر. واستجابةً لحاجة وحدات البناء إلى تدعيم وإعادة بناء الطوابق، تمت زيادة الهيكل بأكمله بطبقة واحدة من ثلاثة طوابق إلى أربعة طوابق. وفي الوقت نفسه، ولتلبية الاحتياجات الوظيفية، تم تنفيذ جزء من التوسعة، حيث تمت زيادة الدرج وغرفة المصعد. يتكون التوسع من خمسة طوابق. شكل الهيكل عبارة عن جدار قص إطاري.

نظراً لعدم استيفاء المبنى لمتطلبات الاستخدام الحالية ولأسباب أخرى، تعتزم وحدة البناء إجراء ترقية للطوابق. لذلك، في هذا التدعيم، يتم تحويل المبنى من هيكل إطاري بثلاثة طوابق إلى هيكل جدار قصي بأربعة طوابق، مع تغييرات كبيرة في تصميم الهيكل وحمله. بالمقارنة مع تصميم التدعيم العام، يتميز مشروع إعادة الإعمار بالخصائص التالية:

• لم يتمكن الأداء الزلزالي للهيكل الأصلي من تلبية متطلبات الكود الحالية، وهناك حاجة إلى تعزيز زلزالي كامل.

• يتطلب مشروع إعادة الإعمار إضافة طبقة هيكلية، مما يزيد من وزن الهيكل، وبالتالي تزداد قوة الزلزال. سيحد تعزيز قماش الكربون الملتصق وصفائح الفولاذ من قدرة تحمل الهيكل للزلازل. لذلك، من الضروري استخدام تقوية توسيع المقطع لتقوية الأساس الهيكلي وأعمدة الإطار والعارضة والعناصر المهمة الأخرى لتلبية متطلبات التصميم.

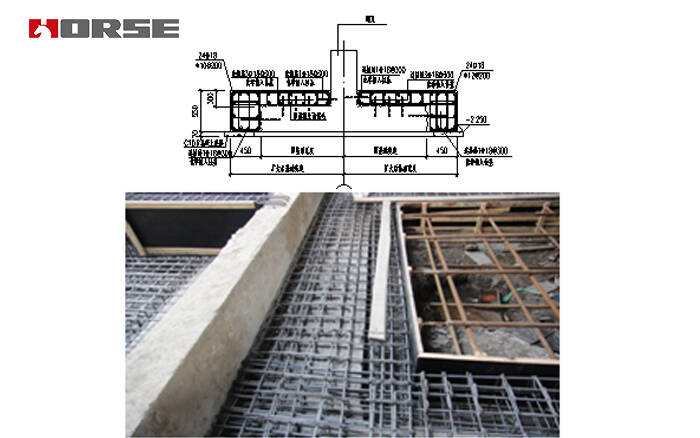

تعزيز الأساس عن طريق توسيع المقطع العرضي

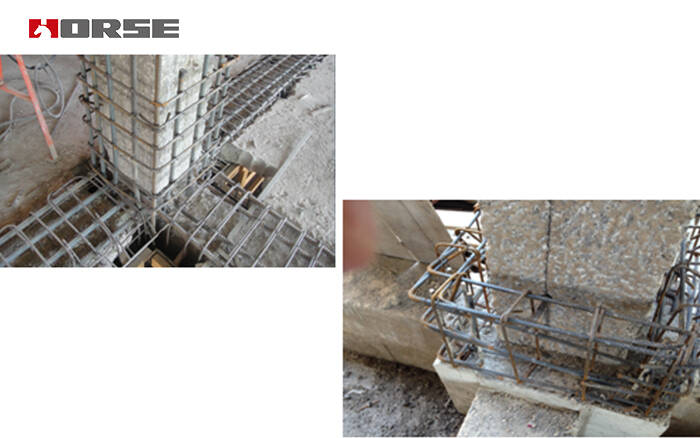

تعزيز عمود الإطار بمقطع موسع

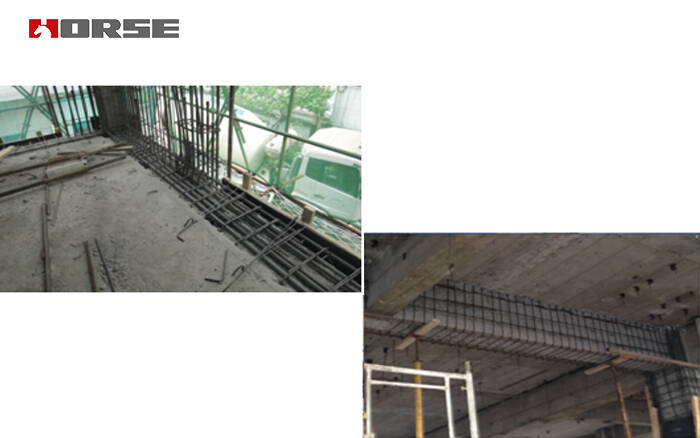

تعزيز شعاع الإطار

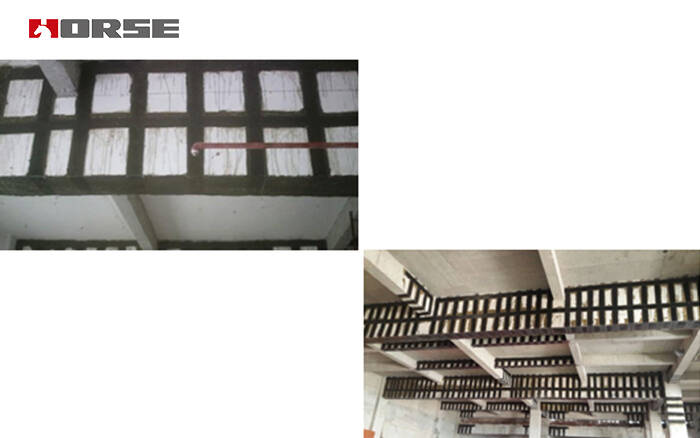

تعزيز شعاع الإطار باستخدام نسيج ألياف الكربون

بعد إضافة طوابق وتعديلات الزلازل، أصبحت قدرة تحمل العناصر المهمة، مثل عارضة وعمود الإطار والأساس، مُرضية. كما تم تحسين أداء السلامة الزلزالية للهيكل، خاصةً في هذا المشروع، الذي استُخدم في بناء مقطع من عمود الإطار الخرساني، مما ساهم في حل مشكلة العوارض والأعمدة بنجاح.
