اللغات: current_language
تقوية العمود

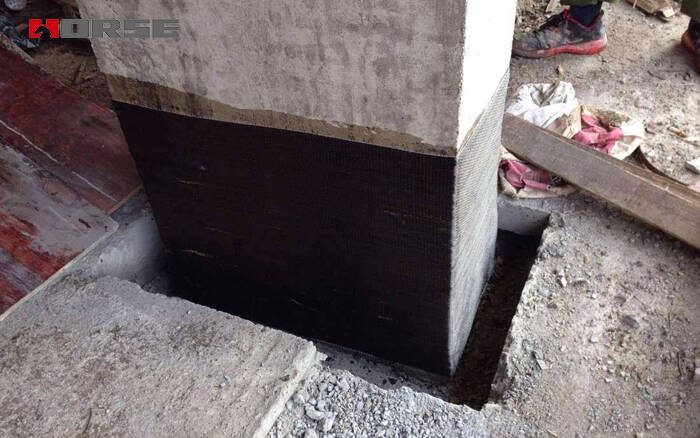

لف ألياف الكربون للعمود
بعد استخدام ملاط الأسمنت لإصلاح التسرب، يتم تعزيز الموقع بواسطة عجينة من ألياف الكربون أحادية الاتجاه، وسمك ألياف الكربون هو 0.111 مم، والقيمة القياسية لقوة الشد هي 3000 ميجا باسكال.
نظرة عامة على المشروع
بسبب مشاكل في البناء، توجد عيوب في جودة الخرسانة في الطوابق من طابق واحد إلى أربعة طوابق، بعضها يعاني من تسرب في زاوية العمود. وفقًا للظروف الميدانية، تُعالج عيوب جودة الخرسانة على النحو التالي: يُستخدم ملاط الأسمنت البوليمري عالي القوة لإصلاح الأجزاء السائبة من تسرب زاوية العمود بعرض 150 مم × عمق 150 مم. بعد الإصلاح، يُعزز الموقع بمعجون من ألياف الكربون أحادية الاتجاه، بسمك 0.111 مم، وقوة شد قياسية 3000 ميجا باسكال.
ورقة بيانات لفاف ألياف الكربون
| وزن | 200g/m2 |
| سماكة | 0.111mm |
| كثافة | 1.8g/cm3 |
| قوة الشد | 3000Mpa |
| معامل الشباب | 2.0*105Mpa |
| استطالة | 1.5% |
ورقة بيانات لاصق ألياف الكربون
| الخصائص بعد معالجة ألياف الكربون | |||||
| الأداء الغرواني | قوة الضغط (ميجا باسكال) | ≥70.0 | أداء العمل | الحركة غير الرأسية (مم)، 30 درجة مئوية | 2.0 |
| قوة الشد (ميجا باسكال) | ≥40.0 | وقت التشغيل (دقيقة)، 30 درجة مئوية | ＞40 | ||
| قوة الانحناء (ميجا باسكال) | ≥50.0 | درجة الحرارة المطبقة (℃) | 5～40 | ||
| قوة المرونة (ميجا باسكال) | ≥2500 | ||||
| قدرة الترابط | قوة القص الشد للفولاذ-الفولاذ (ميجا باسكال) | ≥14 | نسبة الخلط | A:B=2:1 | |
قوة الترابط مع الخرسانة (ميجا باسكال) | ≥2.5 | وقت المعالجة (يوم)، 25 درجة مئوية | 3～7 | ||
| شد الفولاذ والخرسانة | أضرار الخرسانة C60 | ||||
