تقوية البلاطة

وفقًا لمتطلبات التصميم، في السقف الأرضي المكون من ثلاثة طوابق للمرآب رقم 4، تم تصميم قضيب التغطية الفولاذي الإضافي في الأصل بقياس HRB400 25@200، وكان البناء في الموقع بقياس HRB400 14@200. لذلك، من الضروري اتخاذ إجراءات تقوية معينة لتقوية هيكل الأرضية. يُنصح بلصق صفائح البوليمر المقوى بألياف الكربون (CFRP) للتدعيم.

تعزيز بلاطة الأرضية بصفائح البوليمر المقوى بألياف الكربون (CFRP)

وفقًا لأقصى مساحة تسليح عرضية

As =25@200-14@200

   =490.9－153.9

   =337mm²

وفقًا للمؤشر الفني لقضبان الفولاذ وألياف الكربون، فإن قوة التعزيز التصميمية هي: fy = 360 نيوتن/مم²

قوة التعزيز التصميمية لألياف الكربون: Ff = 3400 نيوتن/مم²

 Af×Ff =Asfy

  Af = fy×As / Ff

     = 360×337/3400

     = 35.69mm²

    B=35.69/0.167=213.72mm²  ＜300mm²

بعد قص الطيات بنسبة ١٥٪، تكون مساحة المقطع العرضي لألياف الكربون:

١٥٠ × ٢ × ٠.٨٥ = ٢٥٥ مم² ＞٢١٣.٧٢ مم²

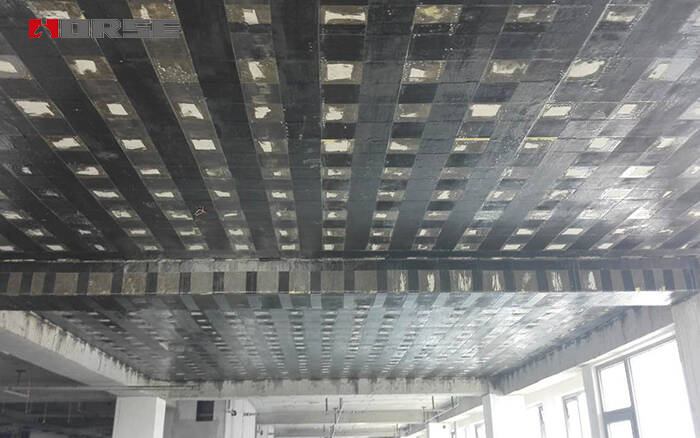

لذلك، على الجانب الجنوبي من شريط الأرضية المصبوب، تُلصق صفيحة بوليمر مقواة بألياف الكربون (CFRP) مزدوجة الطبقات، بعرض ١٥٠ مم وطول ٢٠٠ مم، لتلبية متطلبات التعزيز.
