نسيج ألياف الكربون لتعزيز القدرة على مقاومة الزلازل

مشروع تقوية مبنى مدرسة شيجينغشان الابتدائية الثانية ضد الزلازل باستخدام ألياف الكربون

بدأ تشغيل المبنى الأصلي عام ١٩٩١، بمساحة حوالي ٣٤٧٨ مترًا مربعًا. يتكون الهيكل الرئيسي من هيكل خرساني من الطوب مكون من أربعة طوابق. في هذا المشروع، تم تقوية المبنى الأصلي ضد الزلازل، وتدعيم الجدران الداخلية والخارجية بملاط أسمنتي للتجصيص ولصق ألياف الكربون، وتدعيم السقف بألياف الكربون.

يلزم استخدام ملاط أسمنتي M10 داخل وخارج جدران الطوب المراد تقوية المبنى بها.

كما يُلصق نسيج ألياف الكربون بجدار ملاط الأسمنت، بوزن ٢٠٠ غ/م٢ أو ٣٠٠ غ/م٢.

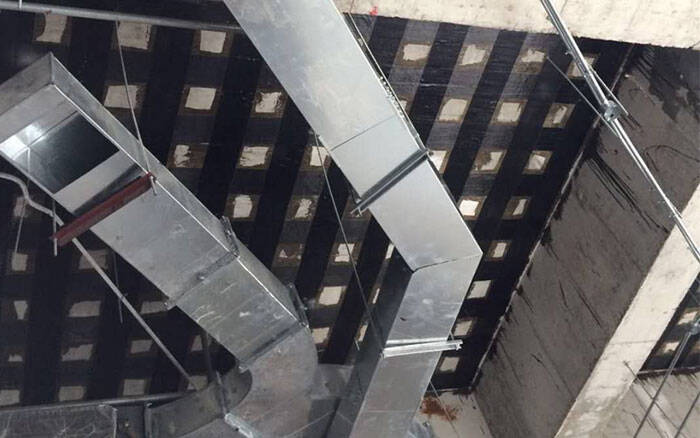

يُستخدم نسيج مُقوى بألياف الكربون بوزن ٢٠٠ غ/م٢ للبلاطة مسبقة الصنع.

المادة الرئيسية:

نسيج ألياف الكربون

لاصق ألياف الكربون

مثبت كيميائي إيبوكسي

ملاط M10

بناء تسليح CFRP

1. معالجة الأسطح

1) إزالة الخرسانة المتدهورة، مثل التشققات، والتفكك، وخلايا النحل، والتآكل من سطح العناصر المقواة، وكشف طبقة الهيكل الخرساني، وإصلاح السطح بمواد الإصلاح. ولأن هذا المشروع عبارة عن أرضية مسبقة الصنع، فإن حالة هذا الجزء من مادة الأساس أفضل، ويتم إجراء المعالجة المحلية وفقًا لحالة الموقع.

2) وفقًا لمتطلبات تصميم حقن الشقوق أو معالجة الختم، ووفقًا لظروف الموقع، يمكن الاستغناء عن هذا الجزء من العمل إذا كانت جودة الخرسانة جيدة، وخالية من الشقوق والظواهر الأخرى.

٣) يجب تلميع سطح الخرسانة المراد لصقها بشكل مسطح، وإزالة أي رواسب سطحية أو بقع زيتية أو شوائب أخرى حتى يصبح السطح مكشوفًا تمامًا للهيكل الخرساني الجديد. يُمرر معجون الزوايا ويُصقل على شكل قوس دائري، ويجب ألا يقل نصف قطر القوس عن ٢٠ مم.

٤) يجب تنظيف سطح الخرسانة والحفاظ عليه جافًا.

٢) معالجة التسوية

١) تحضير مادة التسوية وفقًا للوائح العملية التي تقدمها الشركة المصنعة للمنتج.

٢) لملء الجزء المقعر من سطح الخرسانة بمادة التسوية، يجب ألا تكون هناك حواف أو زوايا. لإصلاح الزاوية بمادة التسوية على شكل قوس أملس، يجب ألا يقل نصف قطر القوس عن ٢٠ مم.

٣) بعد لمس سطح مادة التسوية وتجفيفه، يجب تنفيذ عملية العمل التالية في أسرع وقت ممكن.

٣. قماش ألياف الكربون اللاصق

١) يُقطع قماش ألياف الكربون وفقًا للحجم المطلوب في التصميم.

٢) يُحضّر الراتنج المُشبّع وفقًا للوائح العملية المُقدّمة من الشركة المُصنّعة، ويُوزّع بالتساوي على الجزء المُلصق.

٣) يُضغط قماش ألياف الكربون يدويًا على موضع اللصق، وتُستخدم أسطوانة خاصة للتدحرج على طول اتجاه الألياف عدة مرات لإخراج الفقاعات، بحيث يُغمر الراتنج المُشبّع بالكامل في قماش ألياف الكربون، ولا يُتلف قماش ألياف الكربون أثناء اللف.

٤) يُمكن معالجة المواد اللاصقة في درجة حرارة عادية. يُمنع لصق قماش ألياف الكربون خلال ٢٤ ساعة.

٤. إجراءات حماية المنتج في الموقع

يجب حماية المنتجات النهائية في الموقع خلال فترة المعالجة. يجب الاهتمام بمنع الغبار، والعزل المائي، ومنع التلف البشري. يجب إرسال فريق عمل مُختص في موقع البناء للخدمة لمنع التلف البشري، ويجب تطبيق المسؤولية على الأفراد.
