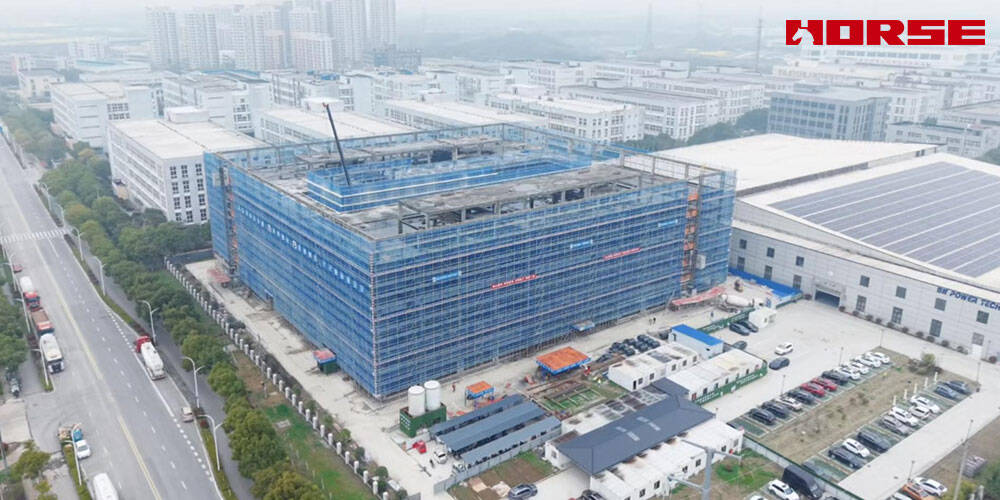

تعزيز مبنى مكتب المصنع المكون من ستة طوابق
بوليمر مقوى من ألياف الكربون (CFRP)

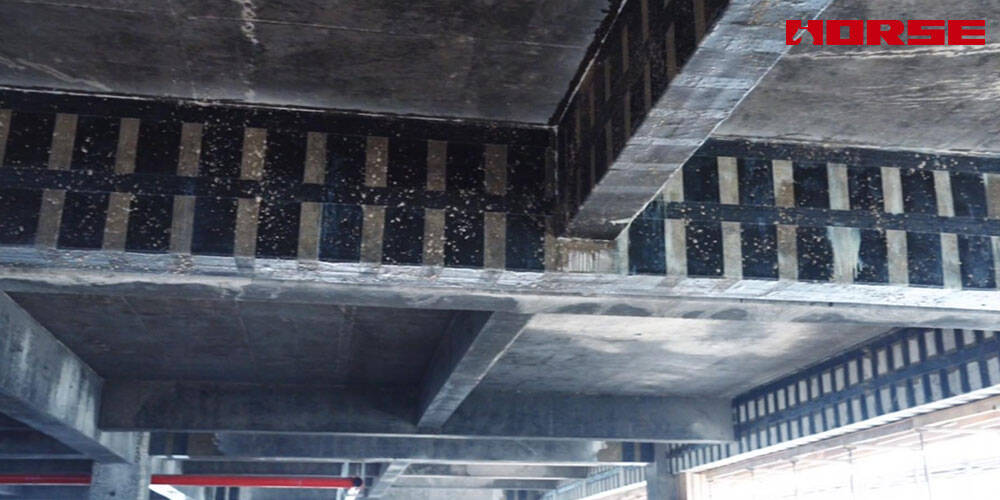

نظام تقوية نسيج CFRP نجح في ترقية مبنى مكاتب المصنع المكون من 6 طوابق لتلبية المتطلبات التشغيلية الحالية ومتطلبات الأداء الهيكلي. تطبيق متكامل من قماش CFRP لتقوية الانثناء ، وتعزيز القص (U-rips) ، وتقوية اللواح.
نظرة عامة على المشروع
| السمة | التفاصيل |
|---|---|
| نوع المشروع | تقوية هيكلية للمبنى القائم متعدد الطوابق |
| نوع الهيكل | بناء إطار من الخرسانة المسلحة من 6 طوابق (مكتب المصنع) |
| أوجه القصور الرئيسية | قدرة حمل غير كافية بسبب هيكل الشيخوخة وزيادة أحمال الخدمة |
| طريقة تعزيز | نظام نسيج CFRP المستعبدين خارجيًا |
| تاريخ الانتهاء | 2026 |
| مورِّد المواد | بناء الحصان |
بعد عقود من الخدمة ، يواجه المبنى الآن متطلبات تحميل متزايدة بسبب التغييرات في أنماط الإشغال ، وإضافة المعدات الحديثة ، وارتفاع متطلبات الحمل المباشر بما يتجاوز افتراضات التصميم الأصلي. على الرغم من أن الأعضاء الهيكلية الحالية كافية لاستخدامها الأصلي المقصود ، إلا أنها لم تعد قادرة على حمل أحمال الخدمة المتراكمة المتزايدة.
أوجه القصور الهيكلية
عوارض
عدم كفاية سعة الانحناء والقص لاستيعاب أحمال الخدمة المتزايدة خلال العمر التشغيلي الممتد للمبنى
الواح

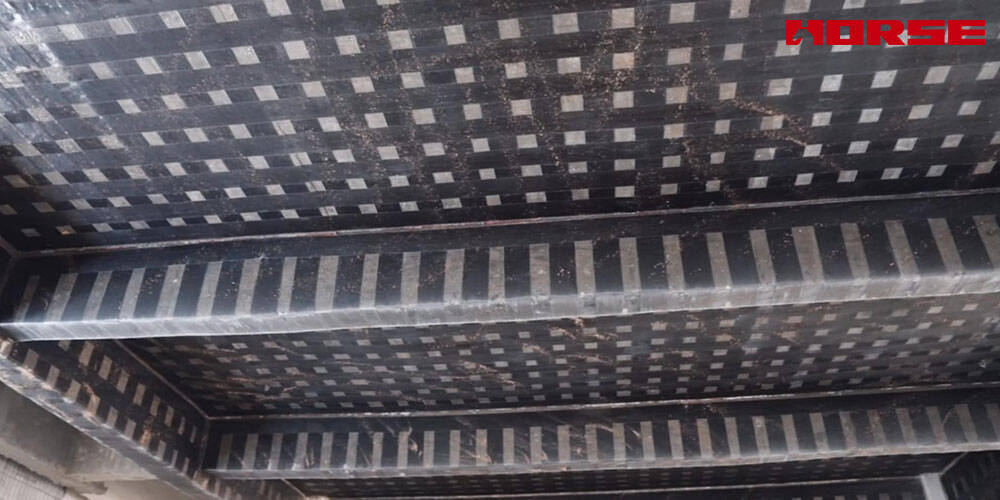

تشقق وانحراف مفرط لوحظ بسبب زيادة الحمل التدريجي يتجاوز قدرة التصميم الأصلية
وصلات عمود الشعاع
الحبس غير الكافي ومقاومة القص تحت الإجهاد المتراكم على المدى الطويل وزيادة التحميل
تحليل السبب
هيكل الشيخوخة: عمر خدمة ممتد يؤدي إلى تدهور المواد تدريجيا ، بما في ذلك كربونات الخرسانة وتعزيز التآكل الطفيف
زيادة التحميل بمرور الوقت: أدت التغييرات في استخدام المباني-المعدات المكتبية الثقيلة ، وزيادة الإشغال ، والتركيبات الحديثة للتكييف والتركيبات الميكانيكية-إلى زيادة الطلب تدريجياً بما يتجاوز سعة التصميم الأصلية
الإرهاق التراكمي: عقود من دورات التحميل المتكررة التي تسبب تراكمًا تدريجياً في الأعضاء الهيكلية
متطلبات التحديث الوظيفي: إعادة بناء وترقيات المنشأة التي تتطلب سعة تحميل أعلى من التصميم الأصلي

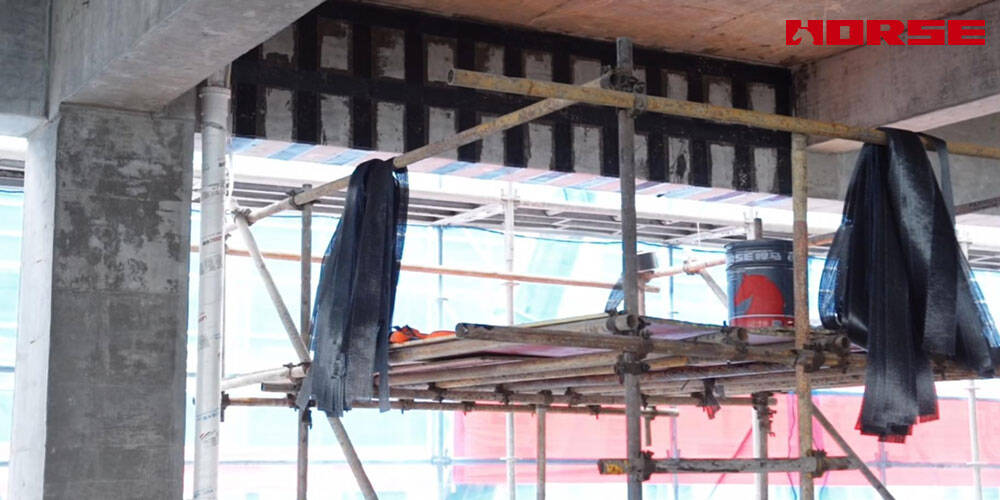

نظام تعزيز نسيج CFRP
معايير التصميم
ACI 440.2R-17: دليل لتصميم وبناء أنظمة فرب المستعبدين خارجيا
ACI 318-19: متطلبات كود البناء للخرسانة الهيكلية
مواصفات المواد
| مكون | المواصفات |
|---|---|
| نوع النسيج CFRP | ألياف كربون أحادية الاتجاه |
| وزن القماش | 300 جم/متر مربع (لتعزيز الأولية) |
| قوة الشد النسيج | ≥ 3400 MPa (لكل ASTM D7565) |
| معامل النسيج | ≥ 230 جيجابايت |
| نوع الألياف | T700 ألياف الكربون |
| راتينج تشريب | راتنج إيبوكسي مكون من عنصرين ، 0.6-0.8 ،/متر مربع |
| قوة شد الراتنج | ≥ 30 MPa (لكل ASTM D638) |
| برايمر | التمهيدي الايبوكسي |
مزايا تعزيز CFRP
حل تعزيز شامل: نظام متكامل لمعالجة أوجه القصور الانثناء والقص والحبس
الحد الأدنى من التأثير الهيكلي: يضيف قماش الألياف الزجاجية حمولة ميتة لا يعتد بها (> 2/خفيف الوزن لكل طبقة
تركيب سريع: أسرع من طرق ربط الألواح الفولاذية التقليدية أو تكبير الأقسام
المطابقة: يتوافق القماش مع الأسطح المعقدة والمنحنية
مقاومة التآكل: CFRP محصنة ضد هجوم الكلوريد ، مثالية للمتانة على المدى الطويل
الحد الأدنى من التعطيل: يمكن التثبيت مع الإشغال الجزئي للمبنى
تحسين الأداء الزلزالي: تحسين ليونة وقدرة تبديد الطاقة من خلال التفاف النسيج
