تعزيز مربع ملموسة جسر العارضة

نظرة عامة على المشروع

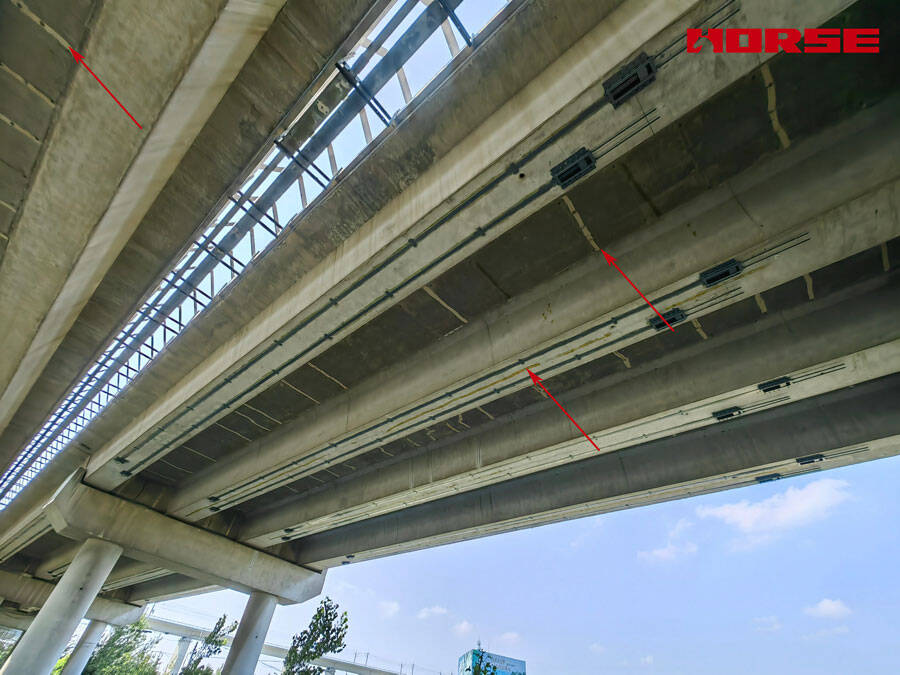

شقوق الخرسانة

حدد الفحص الهيكلي التشقق عبر عوارض ومدد متعددة:

الموقع: عارضة صندقية (أسطح سفلية) ، خاصة في مناطق منتصف المدى وبالقرب من مواقع الحجاب الحاجز الداخلي

التوجه: تشققات عرضية عمودية على المحور الطولي ، مع تشقق طولي على طول سطح soffit

التوزيع: لوحظ التشقق عبر عوارض متوازية متعددة ، مما يشير إلى أسباب مرتبطة بالضغط المنهجي بدلاً من العيوب المعزولة

الشدة: عرض الكراك الدقيق إلى المعتدل ، بما يتفق مع الحمل الزائد للشد الانثناء وتراكم التعب على المدى الطويل

سبب الشقوق

يشير نمط التشقق الواسع الانتشار عبر عوارض متعددة إلى:

• إجهاد الشد الانثناء يتجاوز قدرة الشد الخرسانية في مربع العارضة سوفت في المناطق لحظة إيجابية

• تراكم حمولة الخدمة من سنوات تحميل حركة المرور ، ويحتمل أن يقترن بزيادة حجم حركة المرور خارج افتراضات التصميم الأصلي

• الضغوط الحرارية والانكماش من درجات الحرارة عبر قسم الصندوق

• التعب على المدى الطويل من دورات التحميل المرورية المتكررة

استراتيجية تعزيز

المرحلة 1-إصلاح الكراك

قبل تطبيق أي تقوية هيكلية ، يجب إغلاق الشقوق الموجودة واستعادة المقطع العرضي الخرساني إلى سلوك متجانس. الشقوق المفتوحة تهدد الرابطة بين الخرسانة وأي مادة تقوية مطبقة خارجيًا ، وتسمح للرطوبة والملوثات بمواصلة مهاجمة التعزيز الداخلي.

تم إجراء إصلاح التشقق باستخدام لاصق حقن إيبوكسي منخفض اللزوجة ، يتم تطبيقه من خلال نظام حقن قائم على المنفذ:

منافذ الحقن المثبتة على طول كل صدع على فترات منتظمة

يتم تطبيق إحكام إغلاق السطح لإغلاق وجه الكراك وإنشاء قناة مغلقة للحقن

حقن إيبوكسي يتم إجراؤه تحت ضغط متحكم به ، ويملأ الكراك من أعمق نقطة للخارج

إزالة المنفذ والتشطيب السطحي بعد المعالجة اللاصقة

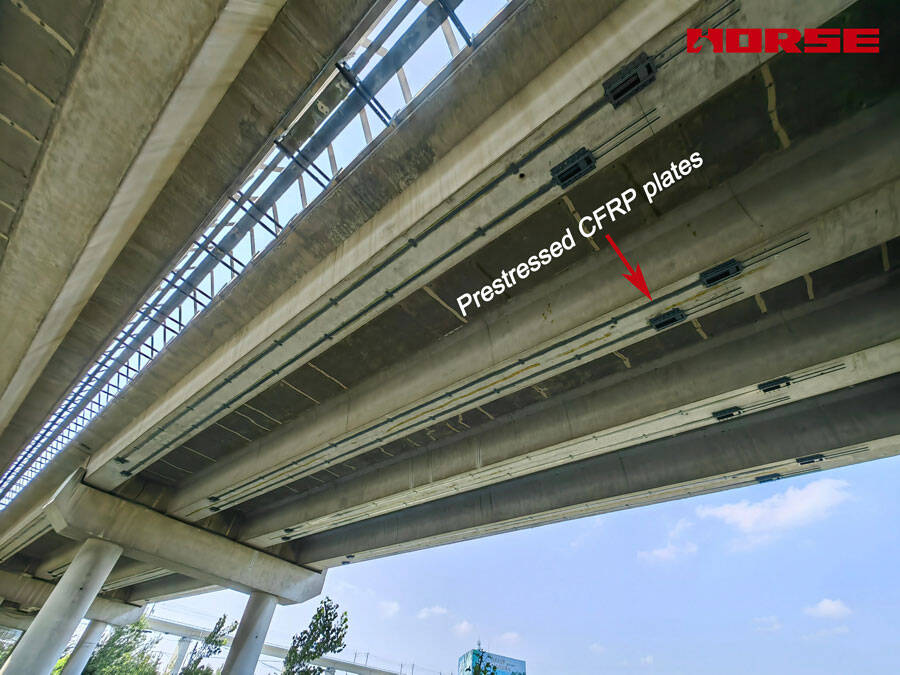

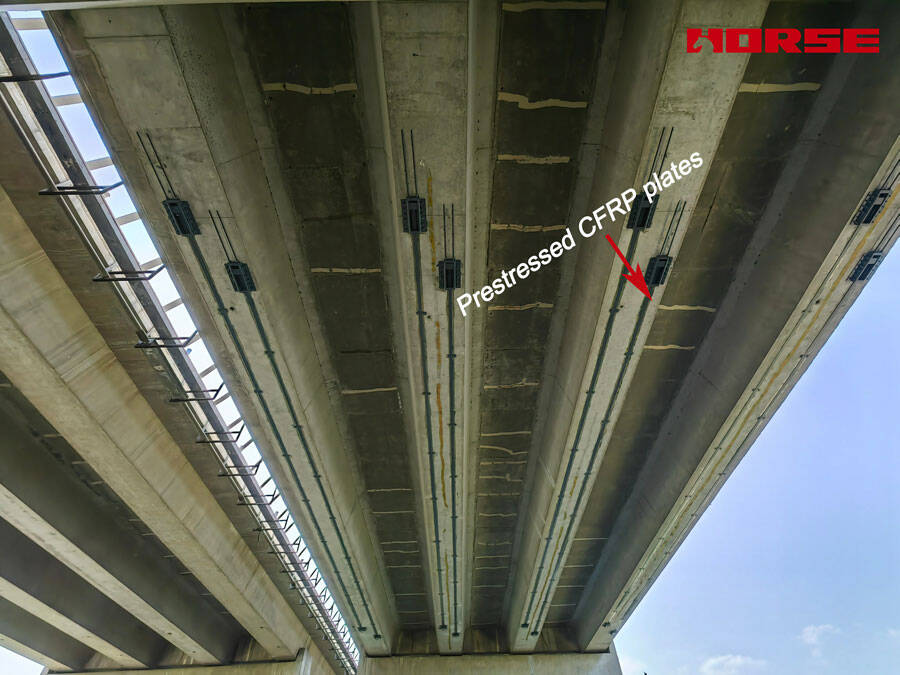

المرحلة 2-تركيب لوحة CFRP مسبقة الإجهاد

بمجرد استعادة الجزء الخرساني ، يتم تثبيت ألواح CFRP مسبقة الإجهاد على العارضة الصندوق لتوفير سعة ثني إضافية. يسبب الإجهاد المسبق ضغطًا في الخرسانة ، مما يؤدي إلى مقاومة ضغوط الشد التي تسببت في التشقق الأصلي.

ألواح CFRP مشدودة قبل أن يتم ربطها بالخرسانة. هذا الإجراء المزعج:

يقدم ضغطًا في الخرسانة ، مما يؤدي إلى مواجهة ضغوط الشد الناتجة عن أحمال الخدمة

يغلق الشقوق الصغيرة الموجودة التي قد لا تكون مرئية أثناء الفحص

يقلل من انحراف العارضة الصندوق تحت الحمل

يزيد من قدرة العارضة على حمل الحمولة بما يتجاوز قدرتها التصميمية الأصلية

يؤخر أو يمنع تشكيل التشقق الجديد عن طريق الحفاظ على ضغط الخرسانة في ظروف الخدمة العادية

المواد التي توفرها بناء الحصان

لهذا المشروع ، زودت بناء الخيول نظام المواد الكامل لكلا مرحلتي التعزيز:

لاصق حقن الإيبوكسي لإصلاح التشقق-إيبوكسي بنيوي منخفض اللزوجة لاستعادة سلوك الخرسانة المتجانسة

ألواح CFRP مسبقة الإجهاد-ألواح من ألياف الكربون pultruded عالية القوة لتقوية الانثناء
