تقوية بلاءات تحكم عن بعد بفتحات

نظرة عامة على المشروع

يتضمن هذا المشروع تقوية هيكلية لألواح أرضية من الخرسانة المسلحة في مبنى مستشفى في بيرو.

كانت بعض الفتحات المستطيلة مطلوبة لاستيعاب الخدمات المحسنة لتوسيع المعدات الطبية للمستشفى. تم قطع تقوية اللوحة الموجودة أثناء الفتح ، مما يتطلب استعادة السعة الانثناء في كلا الاتجاهين.

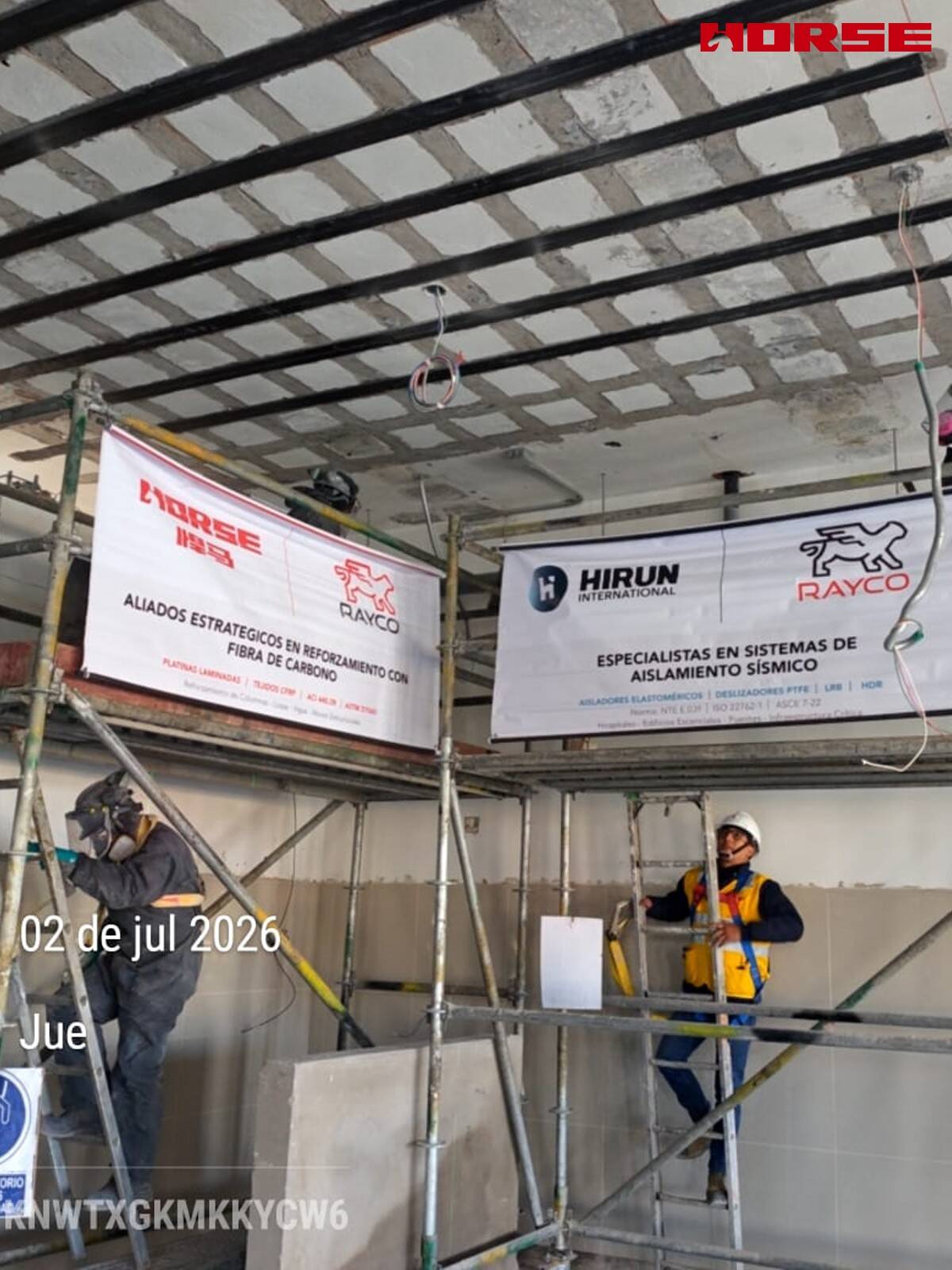

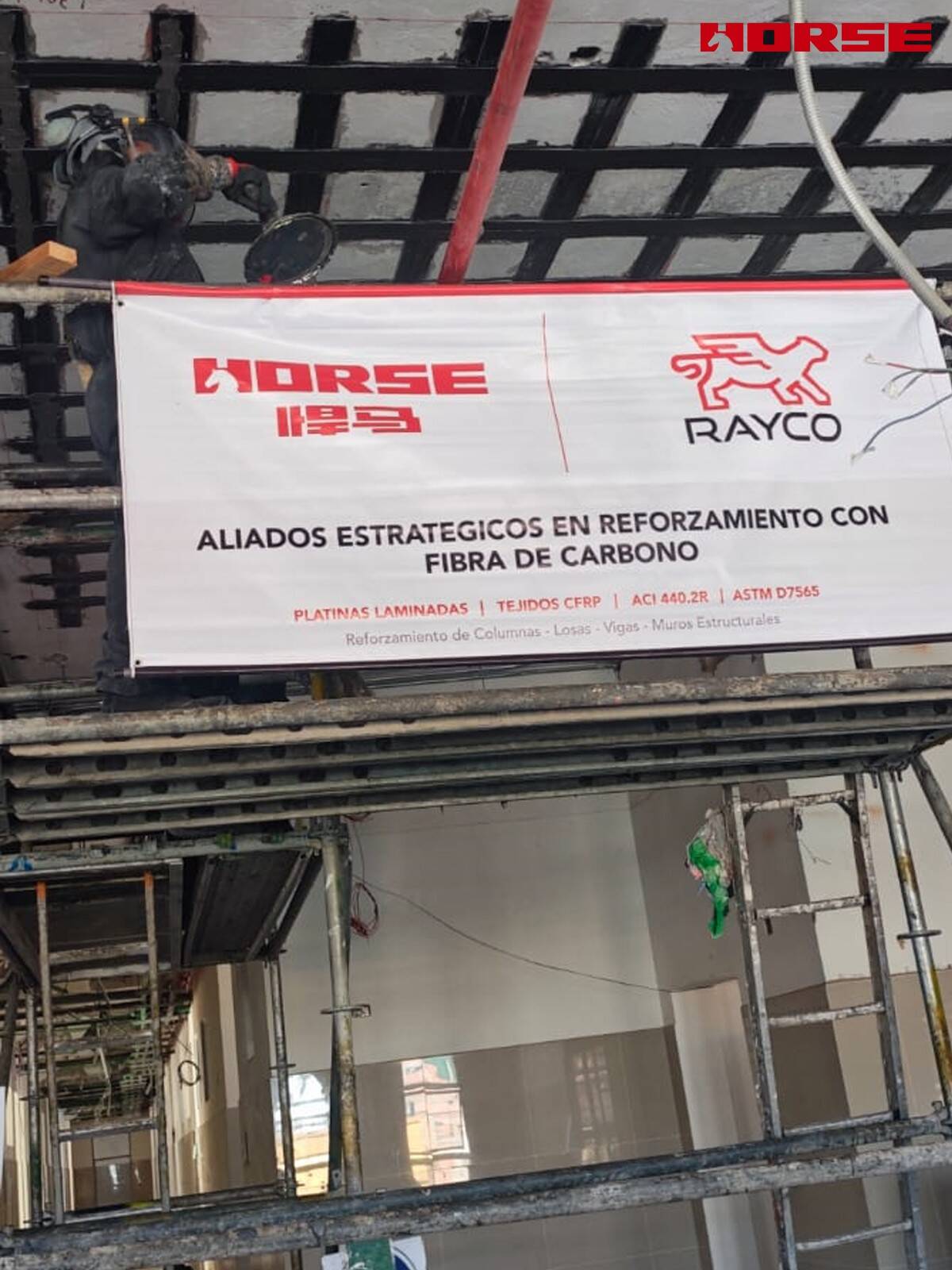

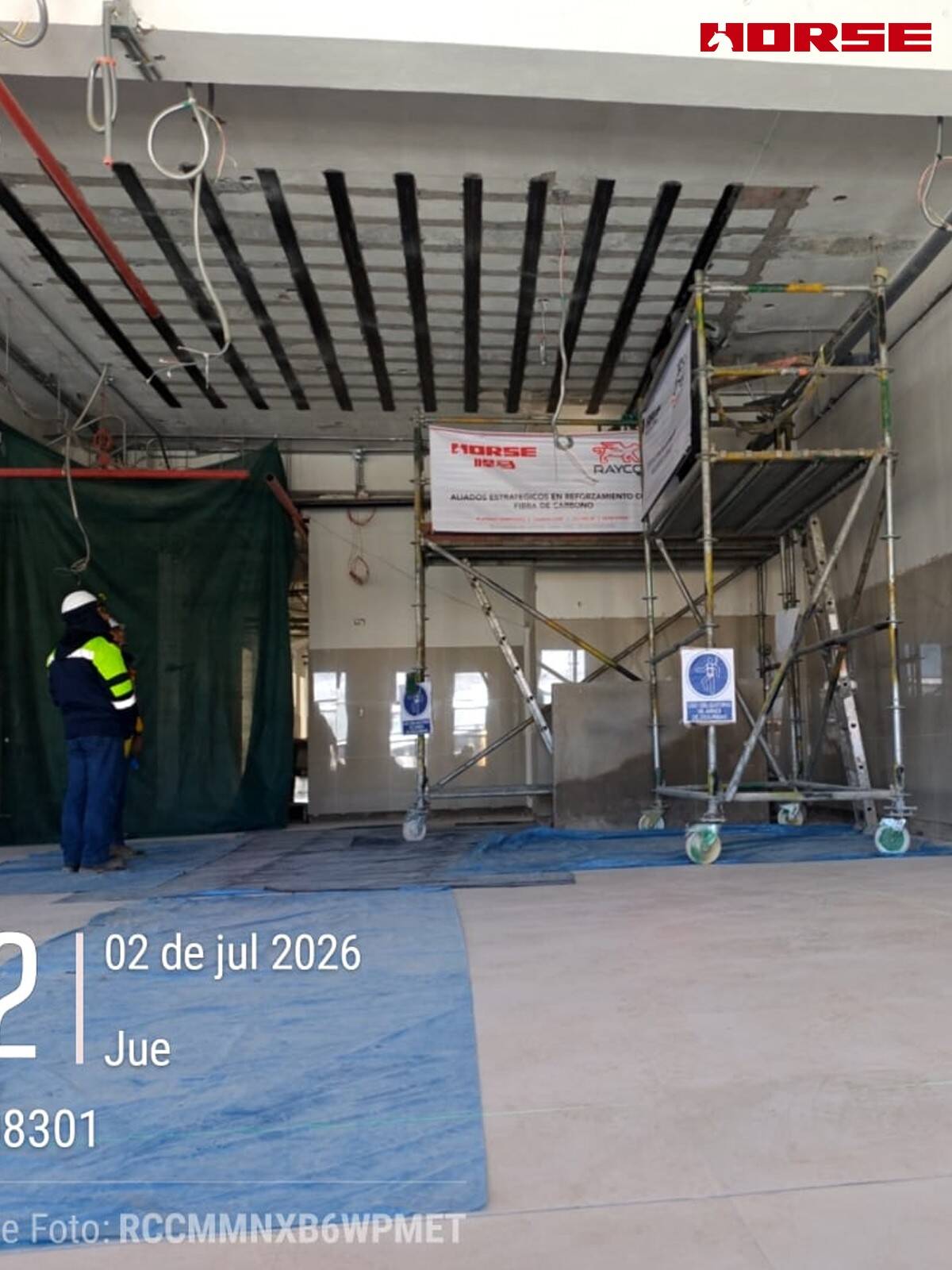

يستخدم محلول التعزيز ألواح بوليمر مقوى بألياف الكربون (CFRP) مربوطة بألواح سوفت في اتجاهين متعامدين ، مع صفائح إضافية معززة على طول محيط الفتح.

مرجع الرمز

يتبع التصميم دليل ACI 440.2R-17 لتصميم وبناء أنظمة FRP المستعبدة خارجيًا لتعزيز الهياكل الخرسانية.

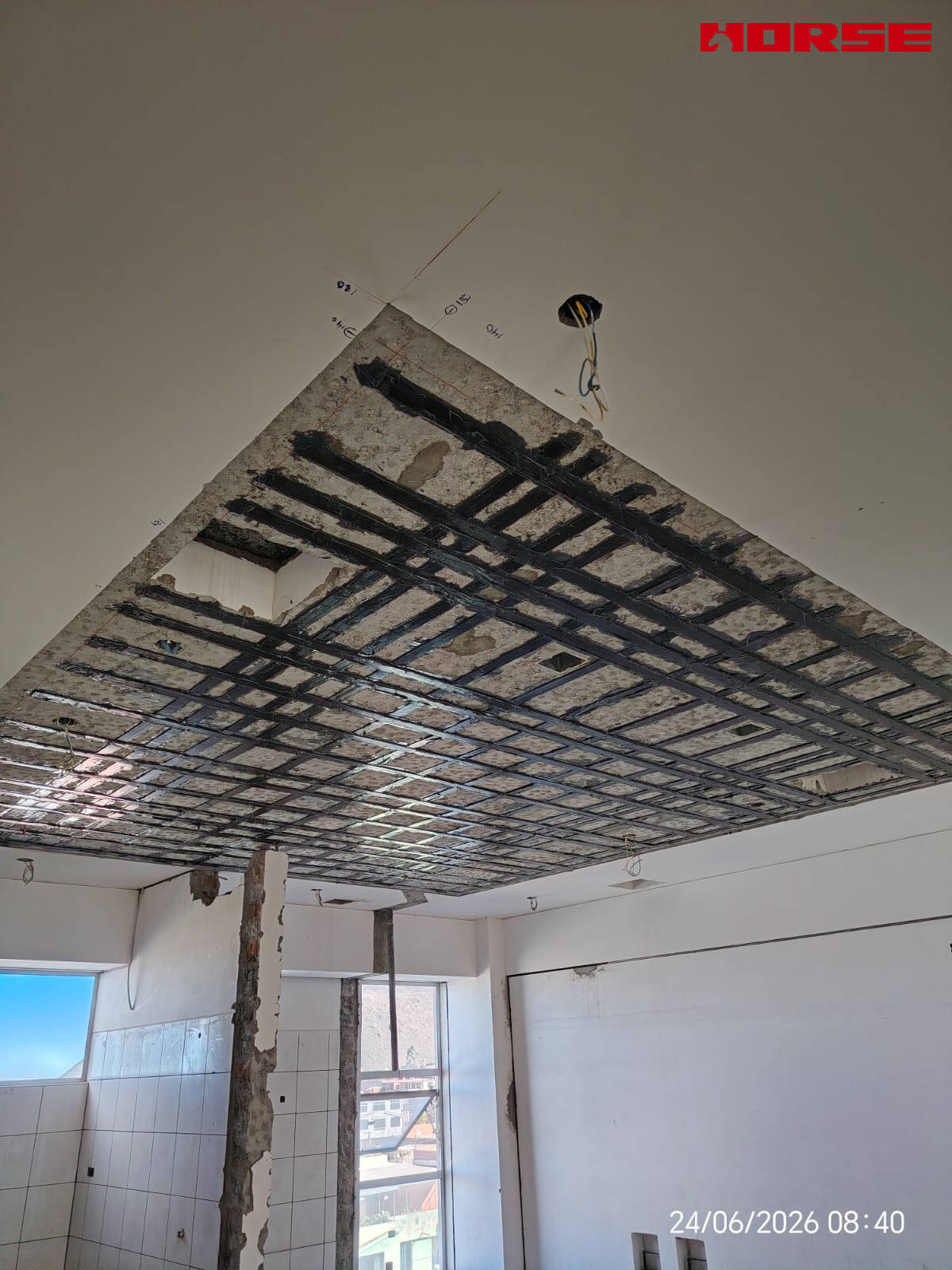

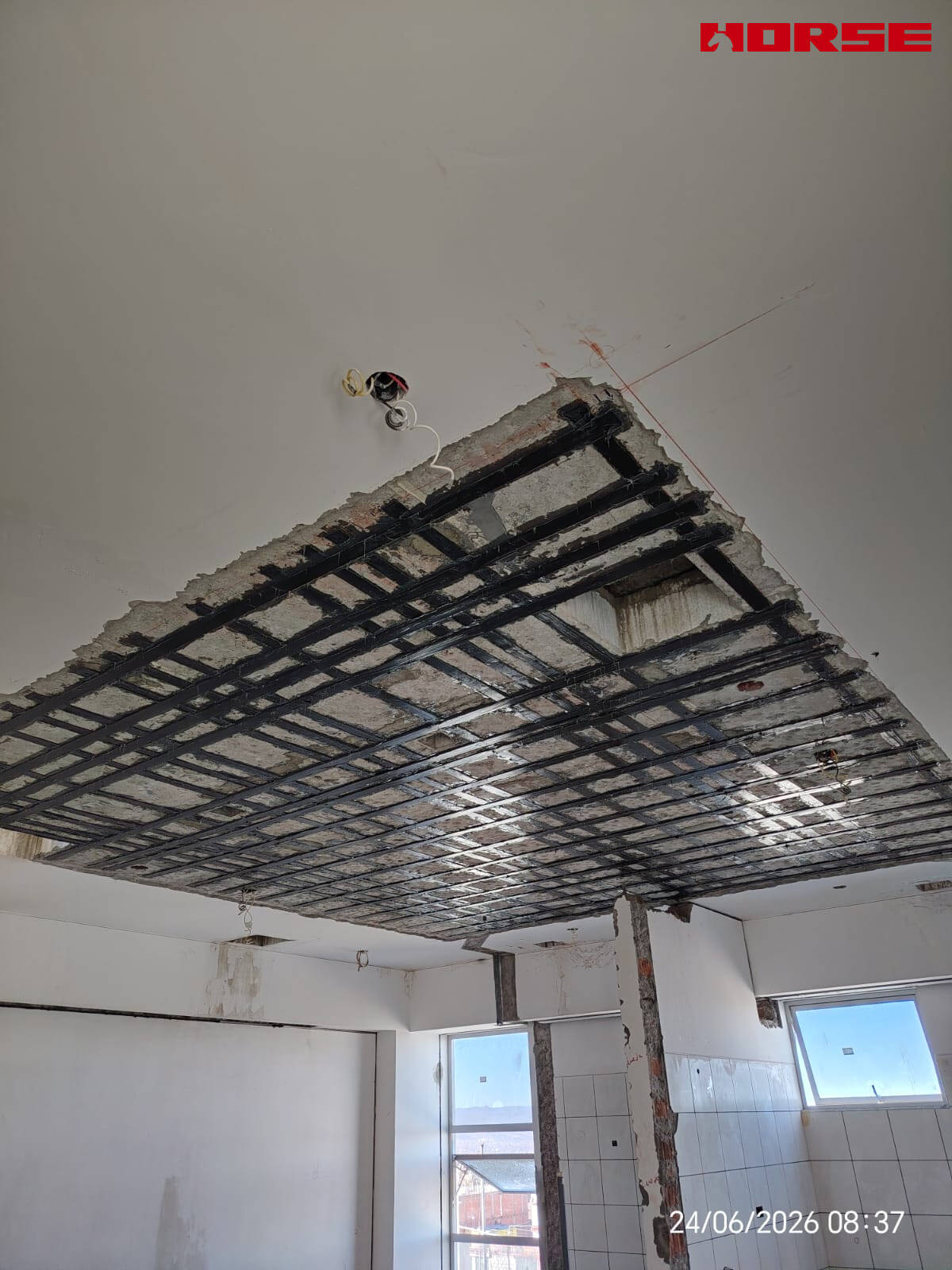

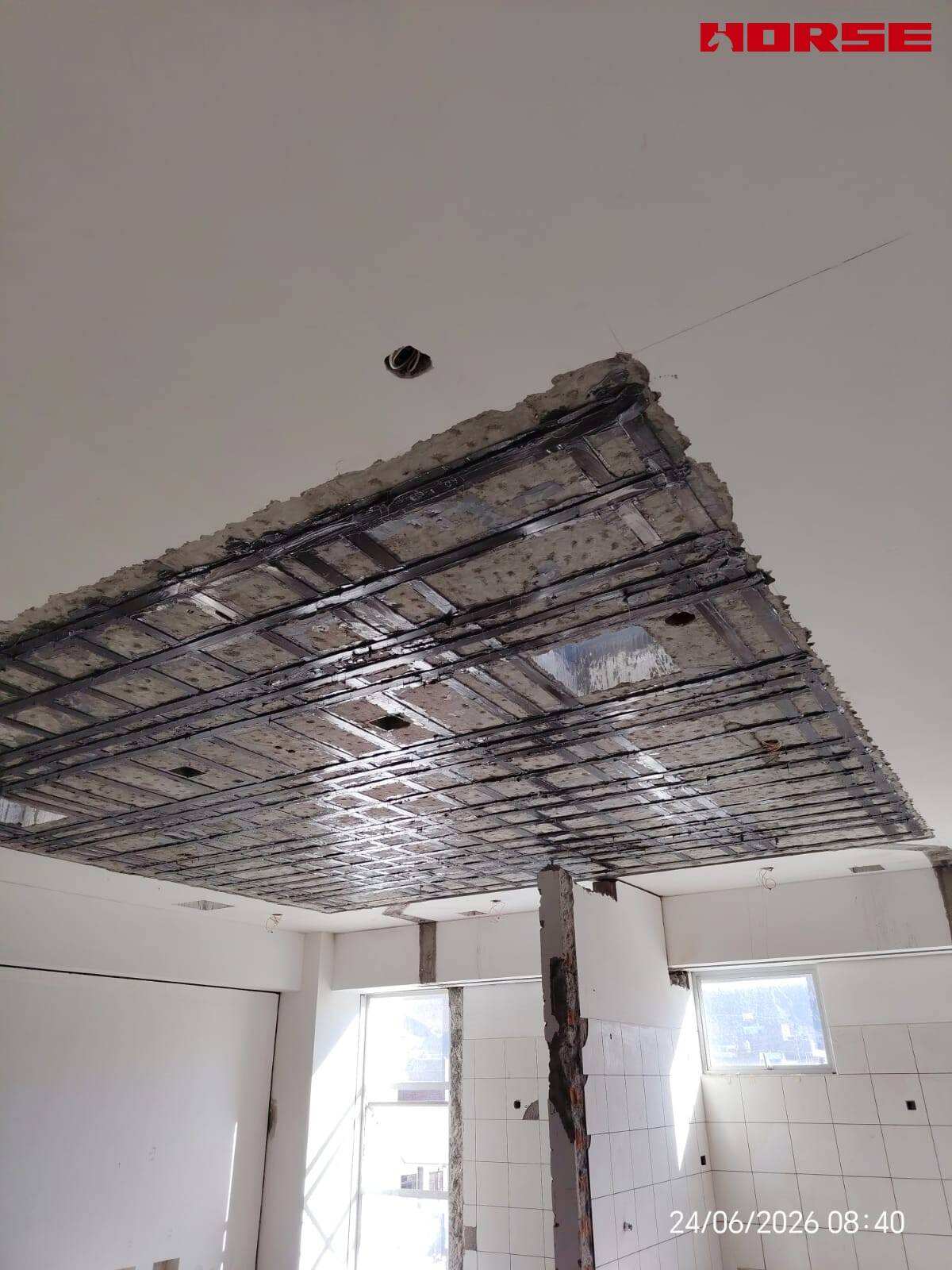

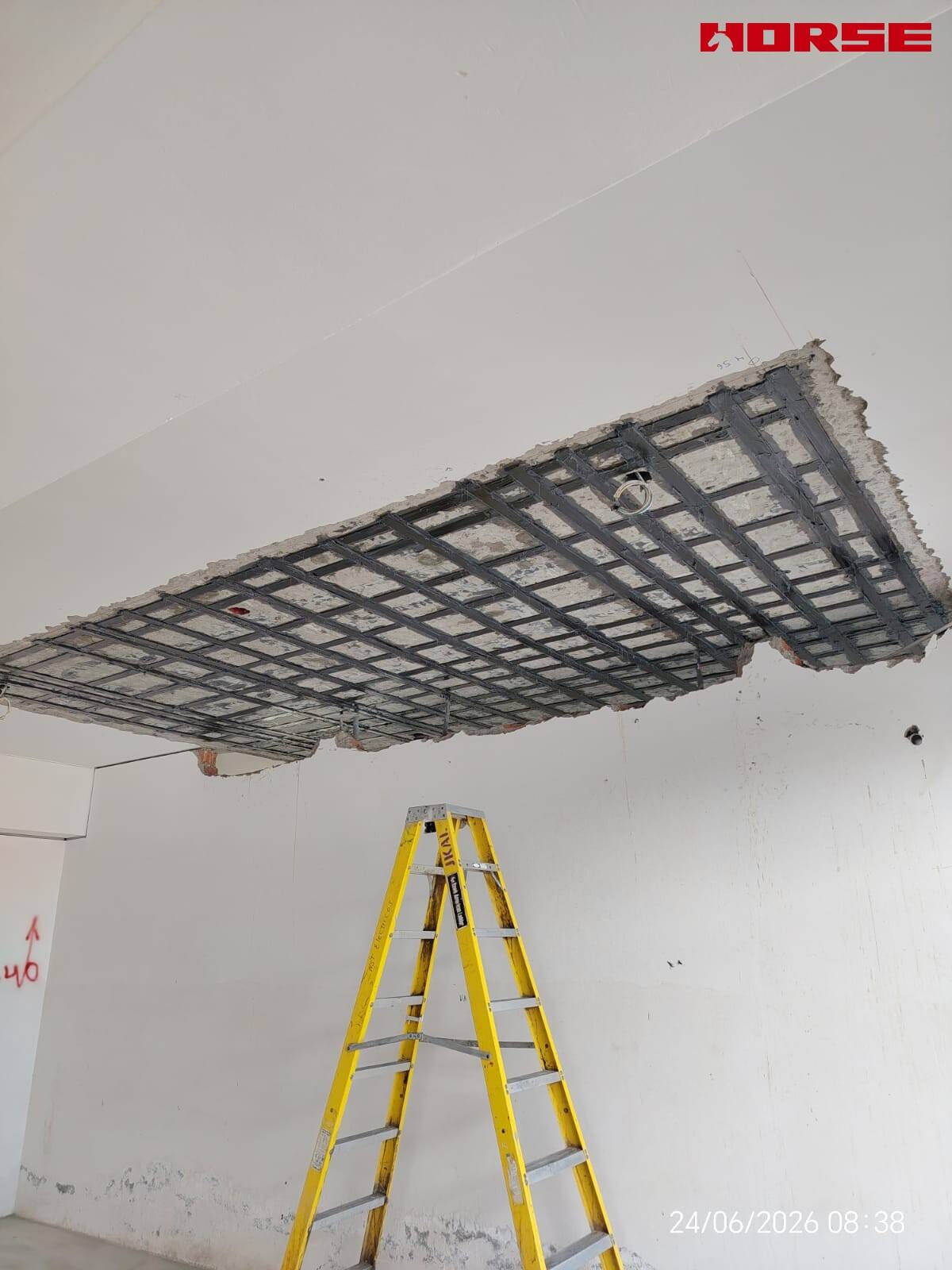

• يتم تعزيز لوح الأرضية في الجزء السفلي بألواح من ألياف الكربون لمحاكاة نظام حديد التسليح الأصلي ثنائي الاتجاه ، للتعويض عن فقدان القدرة الانثناء الناجم عن قضبان الفولاذ المقطوعة.

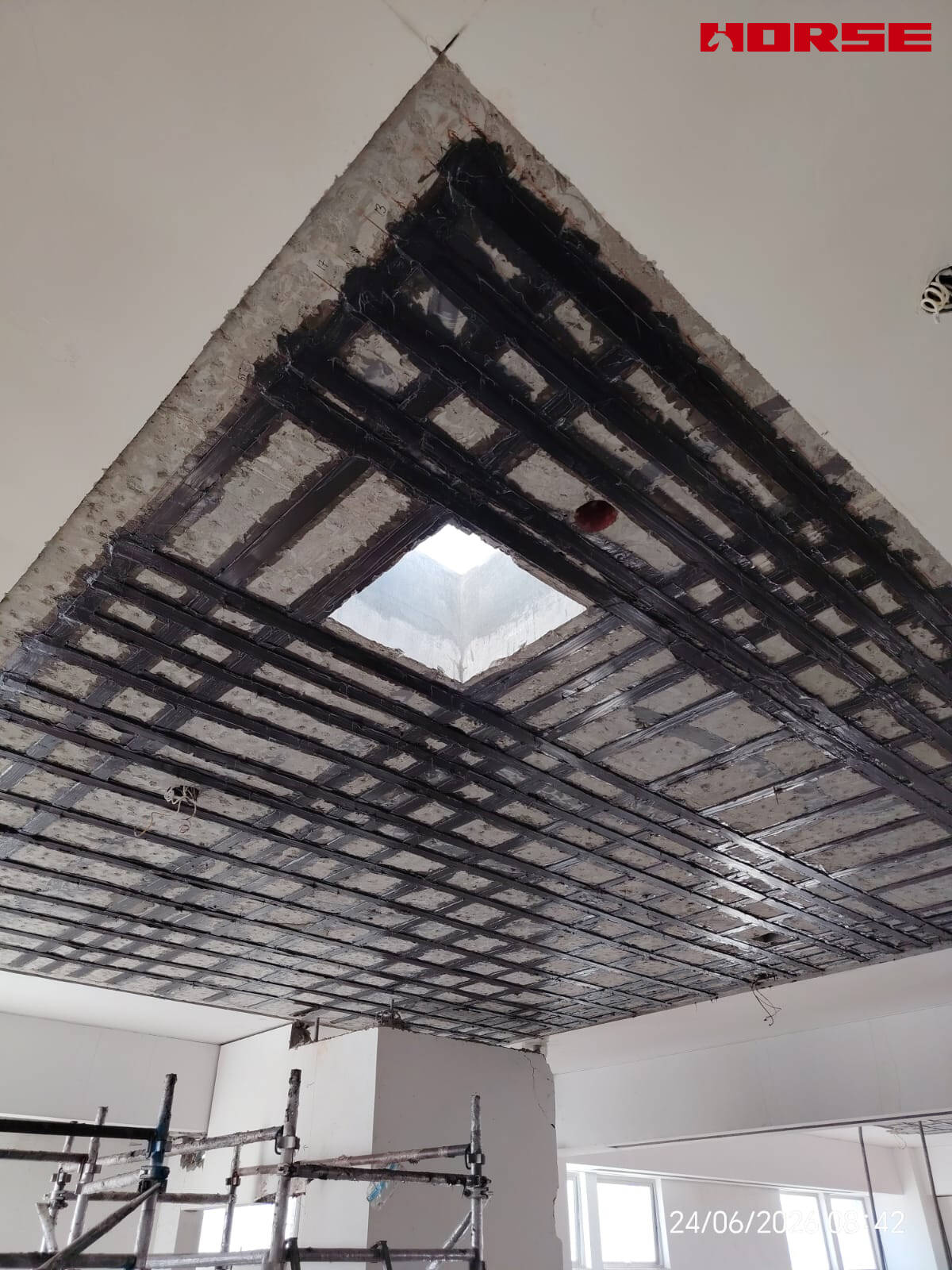

• يتم تثبيت أطواق ألواح من ألياف الكربون المعززة حول الفتحات: تضاف صفائح ألياف الكربون حول الفتحات لكبح الحواف ، ومعالجة تركيز الإجهاد ، والتعويض عن ضعف المقطع العرضي الناجم عن الفتحات.

• تمتد ألواح ألياف الكربون إلى منطقة الدعم (الحزمة/الجدار) لضمان طول المرسى الكافي ومنع فشل تفتيت واجهة الخرسانة الزجاجية.

ملف المواد: لوحة HM‑ 1.4T CFRP

Hm-1.4 بولترودد كربونية أحادية الاتجاه fiberation عبارة عن صفائح بوليمر مقوى للتعديل التحديثي الهيكلي ، thicnessway 1.4mm ، تطبق جنبا إلى جنب مع hm-120cp لاصق إيبوكسي.

الخصائص الميكانيكية الرئيسية (ASTM D3039)

• يضمن التصنيع Pultruded محاذاة ألياف الكربون المستقيمة والتسطيح الممتاز ، مما يساعد على الاتصال الكامل بين اللوحة والركيزة الخرسانية.

• سمك 1.4 مم فائق النحافة يجلب وزنًا إضافًا لا يُذكر ولا خسارة في ارتفاع السقف.

• مقاومة كيميائية جيدة ومتانة طويلة الأجل ، مناسبة للظروف المحيطة الرطبة في أمريكا الجنوبية.

• صلابة أعلى مقارنة بقماش CFRP ، مما يوفر تحكمًا أفضل في الانحراف من أجل cutout مع لوح.
