تقوية فتحات الكمرات الخرسانية المسلحة

نظرة عامة على المشروع

هذا المشروع هو أعمال ترميم لمبنى تجاري شاهق قائم. ولتلبية تحديث خدمات الأنظمة الكهروميكانيكية والسباكة (MEP)، تم حفر عدة فتحات اختراق دائرية في كمرات الإطار الخرسانية المسلحة الأصلية.

يؤدي حفر فتحات في الكمرات الخرسانية المسلحة إلى قطع جزئي لحديد التسليح الأصلي وتقليل مساحة المقطع الفعال للكمرة، مما يُضعف بشكل كبير قدرة التحمل على الانحناء والقص ويُنشئ مخاطر محتملة على السلامة الإنشائية.

مخطط التقوية

بعد الحساب والتحقق الإنشائي، اعتُمد حل تقوية بألواح CFRP (بوليمر مقوّى بألياف الكربون) لتقوية الكمرات المثقوبة. وتعيد هذه الطريقة استعادة قدرة التحمل وتحسينها دون إضافة وزن ذاتي إضافي أو شغل الارتفاع الصافي الداخلي، بما يتوافق مع المواصفة ACI 440 وأكواد تقوية الخرسانة المحلية.

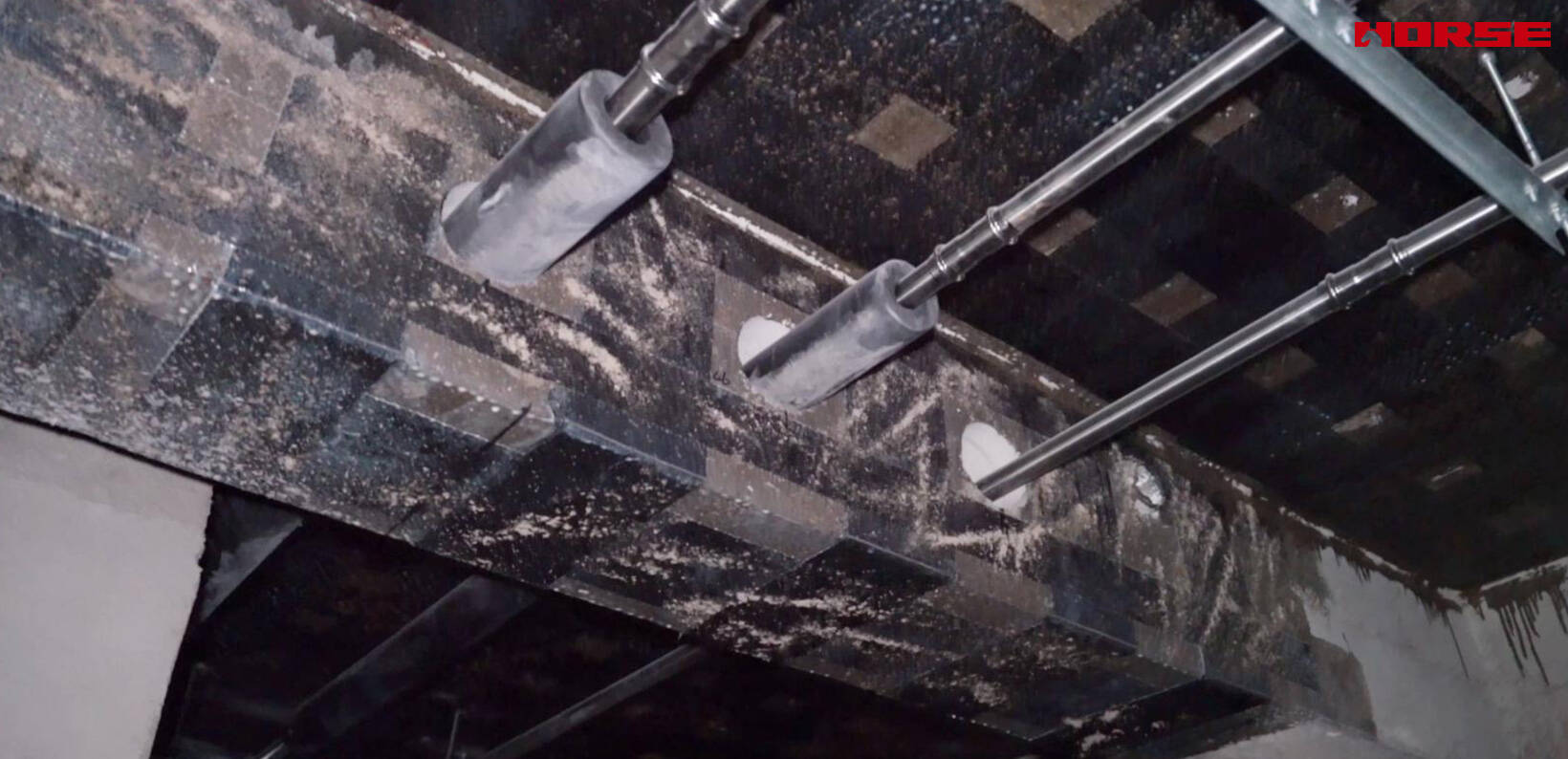

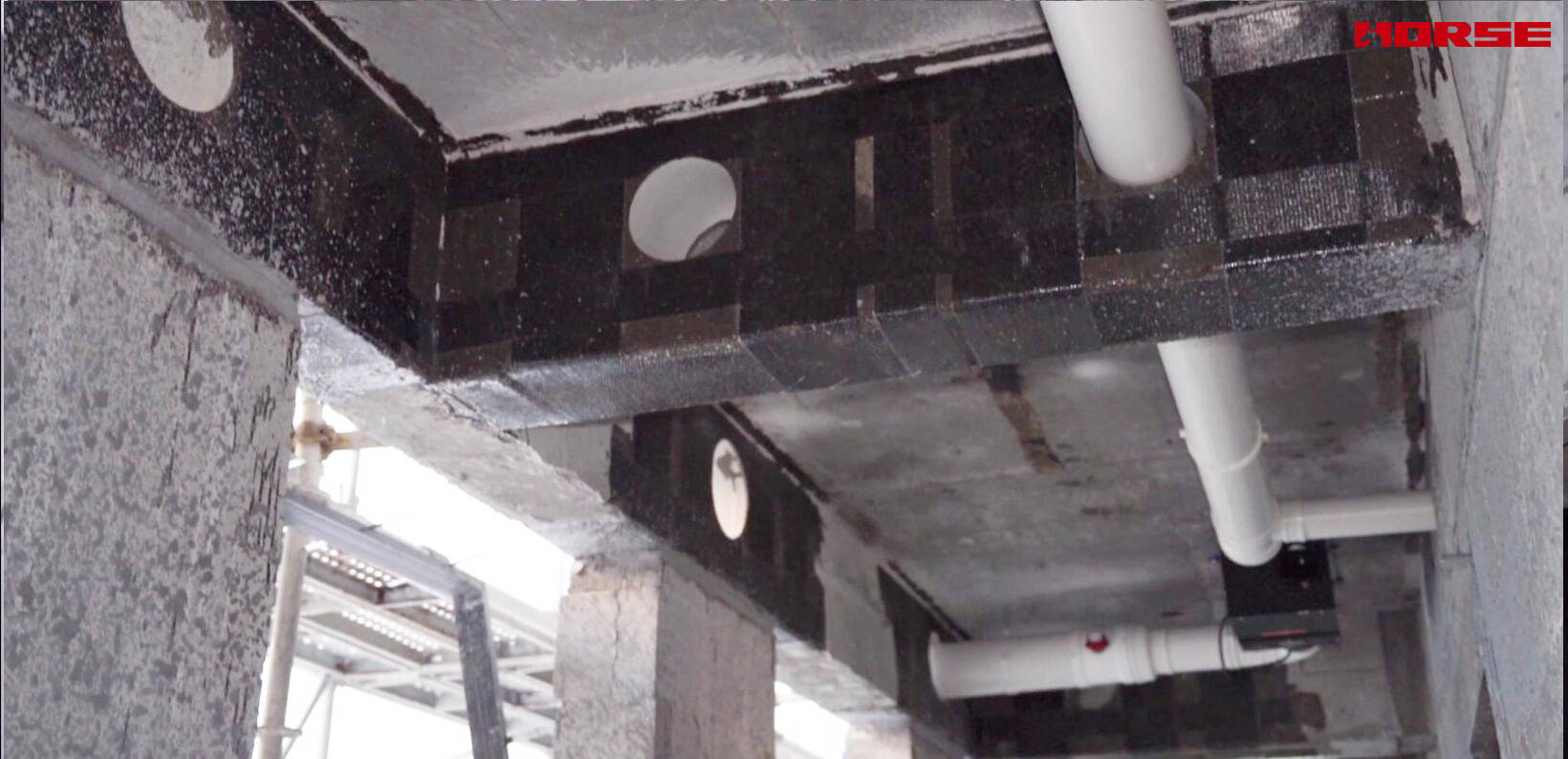

تُلصق ألواح ألياف الكربون أحادية الاتجاه في أسفل الكمرة لتقوية الانحناء، وتُطبَّق أشرطة CFRP على شكل حرف U على جانبي الكمرة لتقوية القص حول الفتحات من أجل تطويق الخرسانة وتخفيف تركّز الإجهاد عند حواف الفتحات.

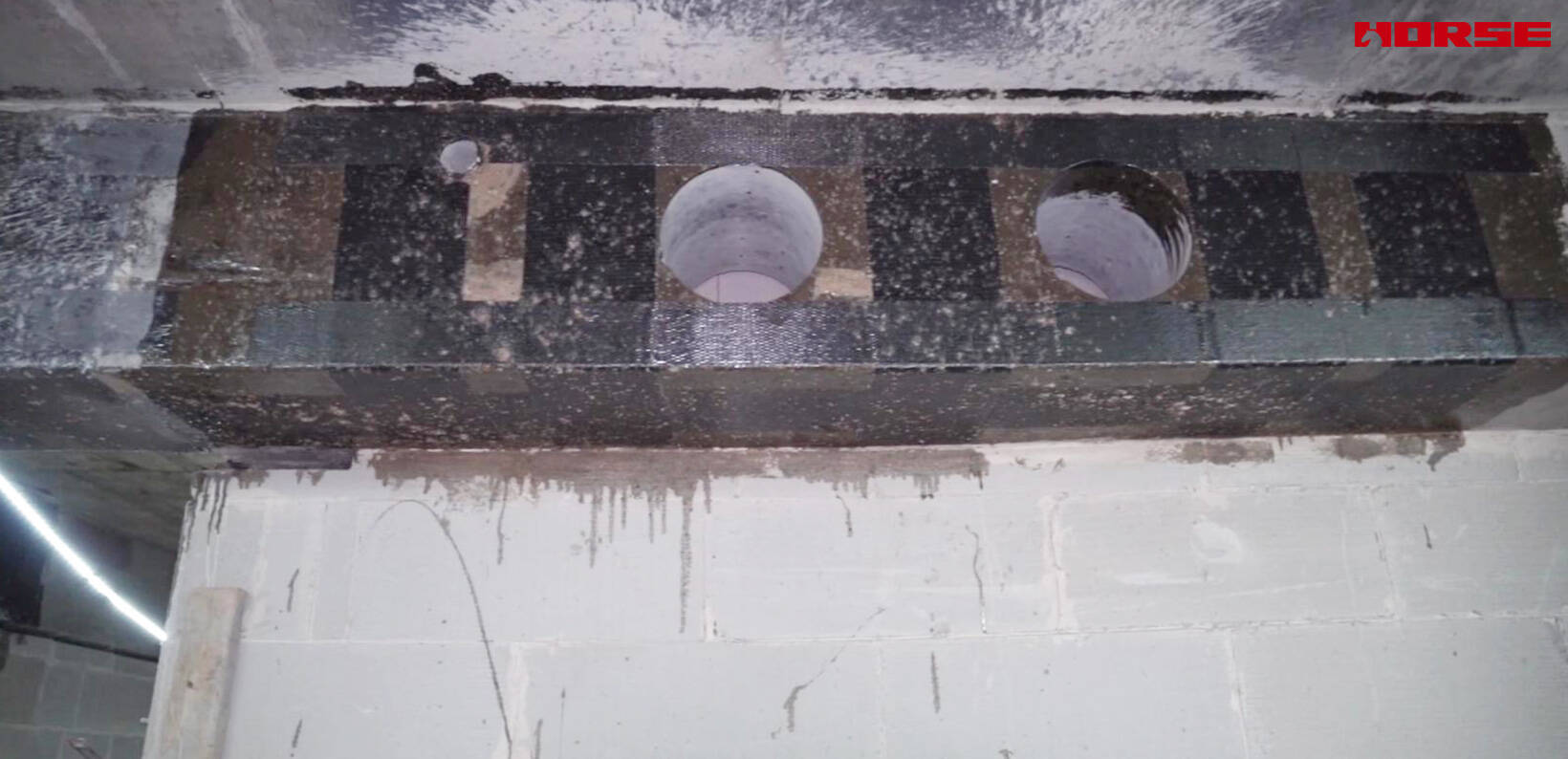

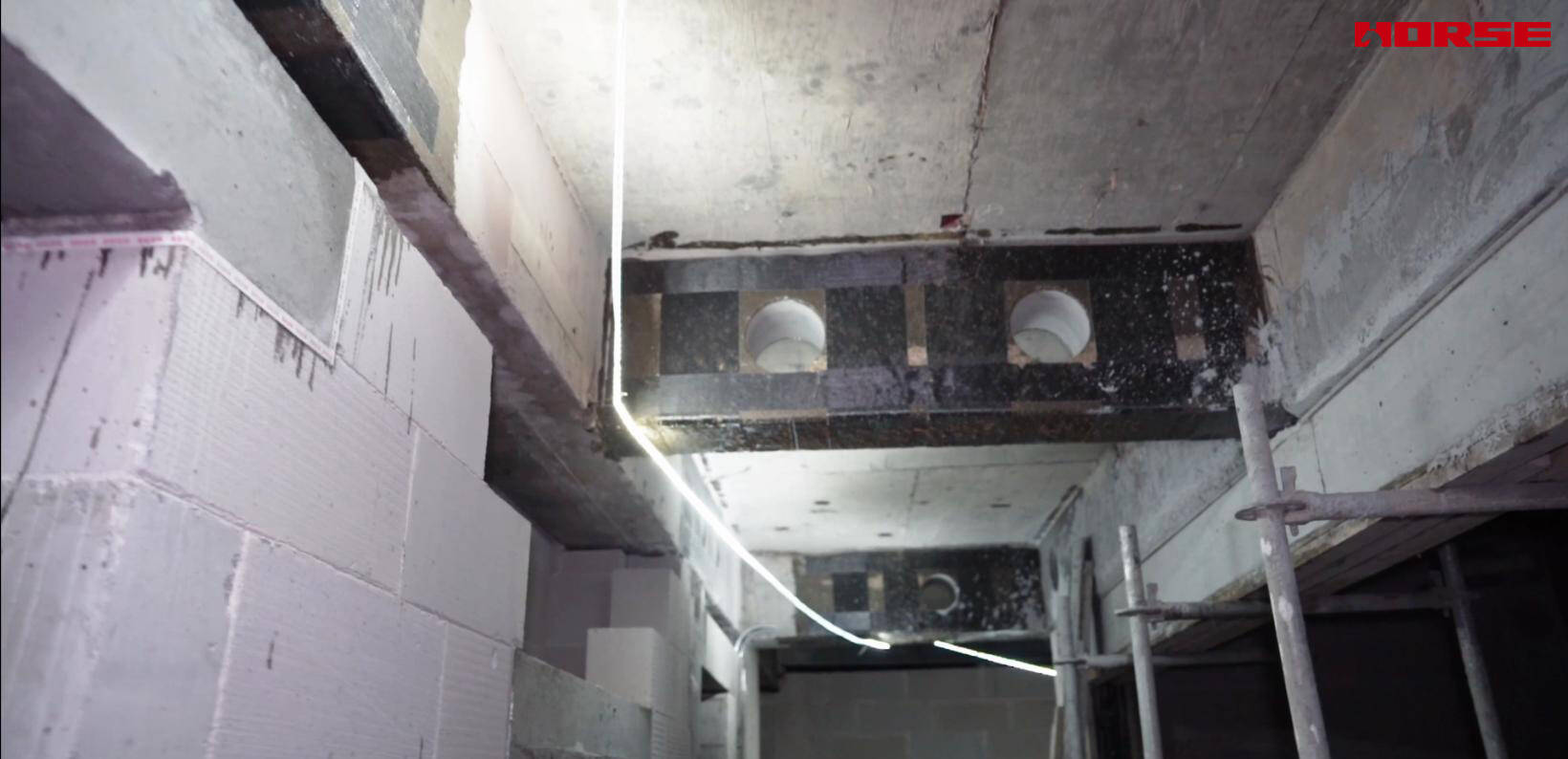

تمتد ألواح CFRP الطولية على كامل طول الكمرة لمقاومة عزم الانحناء. وتُرتَّب أساور CFRP إضافية على شكل حرف U على جانبي الفتحات، لتشكّل نظام تقوية مركب يعوّض فقدان الأساور وحديد التسليح الطولي الأصلي.

المزايا ونتيجة المشروع

✅ خفيفة الوزن ولا تشغل الارتفاع الصافي: ألواح ألياف الكربون رقيقة جدًا ولا تكاد تزيد أبعاد الكمرة. مثالية لمشاريع التجديد ذات متطلبات الارتفاع الصافي الصارمة، وتتفوق على التغليف الفولاذي وتكبير المقطع.

✅ مقاومة عالية وكفاءة عالية: تعوّض مقاومة الشد العالية لـ CFRP بفعالية فقدان قدرة الانحناء والقص الناتج عن فتحات الكمرة، وتحدّ من انتشار الشقوق.

✅ تركيب ميسّر: يعمل بكفاءة في المساحات الضيقة ذات الأنابيب الكثيفة. لا يتطلب معدات إنشاء ثقيلة، ومدة تنفيذ قصيرة وأقل تداخل مع الأعمال الأخرى في الموقع.

✅ متانة فائقة: مقاومة ممتازة للتآكل والتقادم، وانخفاض تكلفة الصيانة خلال فترة الخدمة الطويلة.

نطاق التطبيق

ترميم المباني المكتبية والتجارية، وتقوية فتحات الكمرات/البلاطات/الجدران في الإطارات الخرسانية المسلحة لتمرير أنابيب التكييف والصرف ومكافحة الحريق وغيرها من أنابيب الأنظمة الكهروميكانيكية.
