تقوية مركز تجاري بعد إزالة البلاطة

نوع المشروع: تجديد مركز تجاري وتقوية هيكلية

نظام التقوية: قماش CFRP ملصوق خارجياً — الانحناء، القص، والحصر

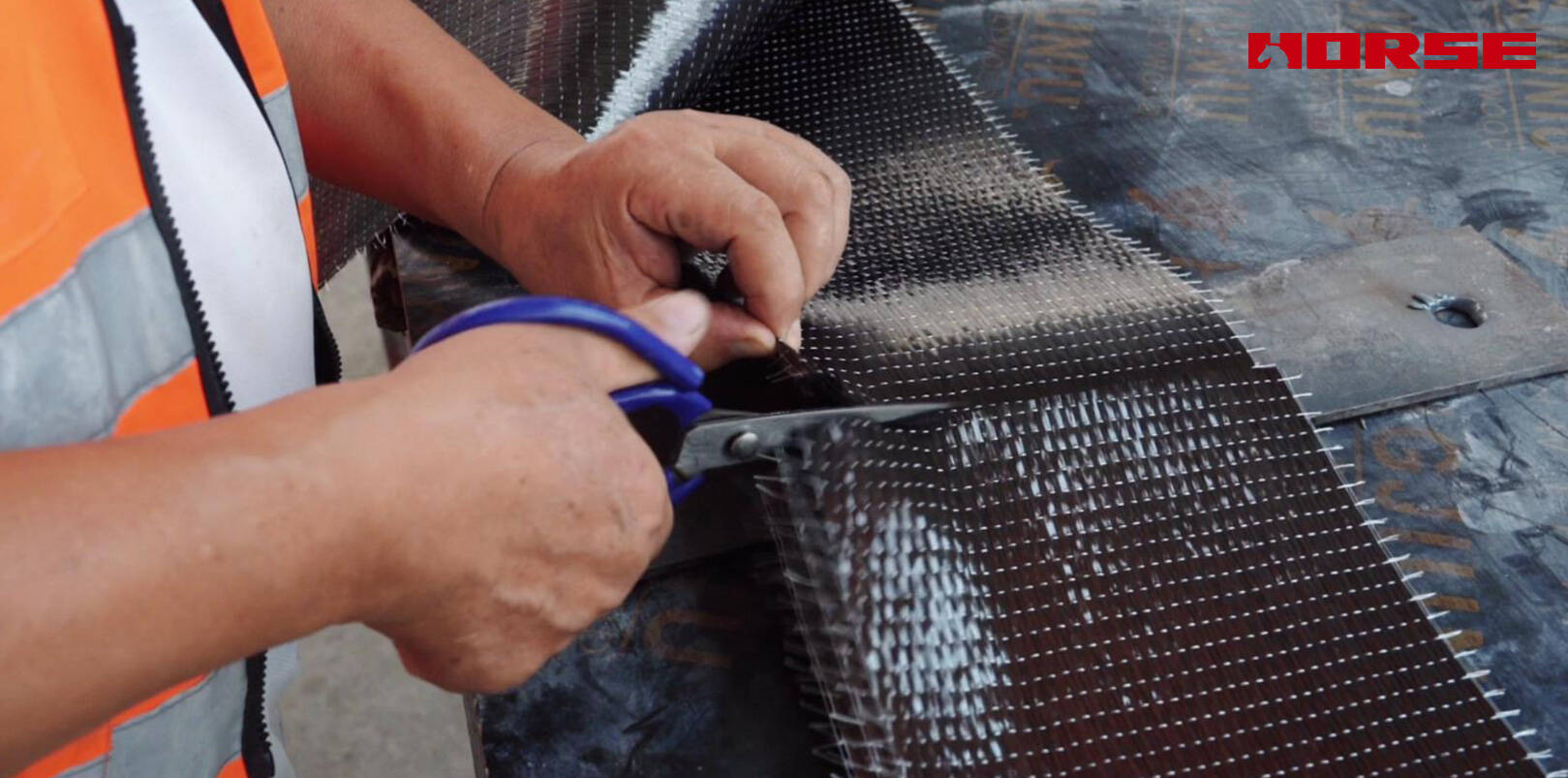

المنتجات: قماش كربون أحادي الاتجاه Horse Construction HM-series مع نظام لاصق التشبع المتوافق

مرجع التصميم: ACI 440.2R، دليل تصميم وبناء أنظمة FRP الملصقة خارجياً لتقوية الهياكل الخرسانية

خلفية المشروع

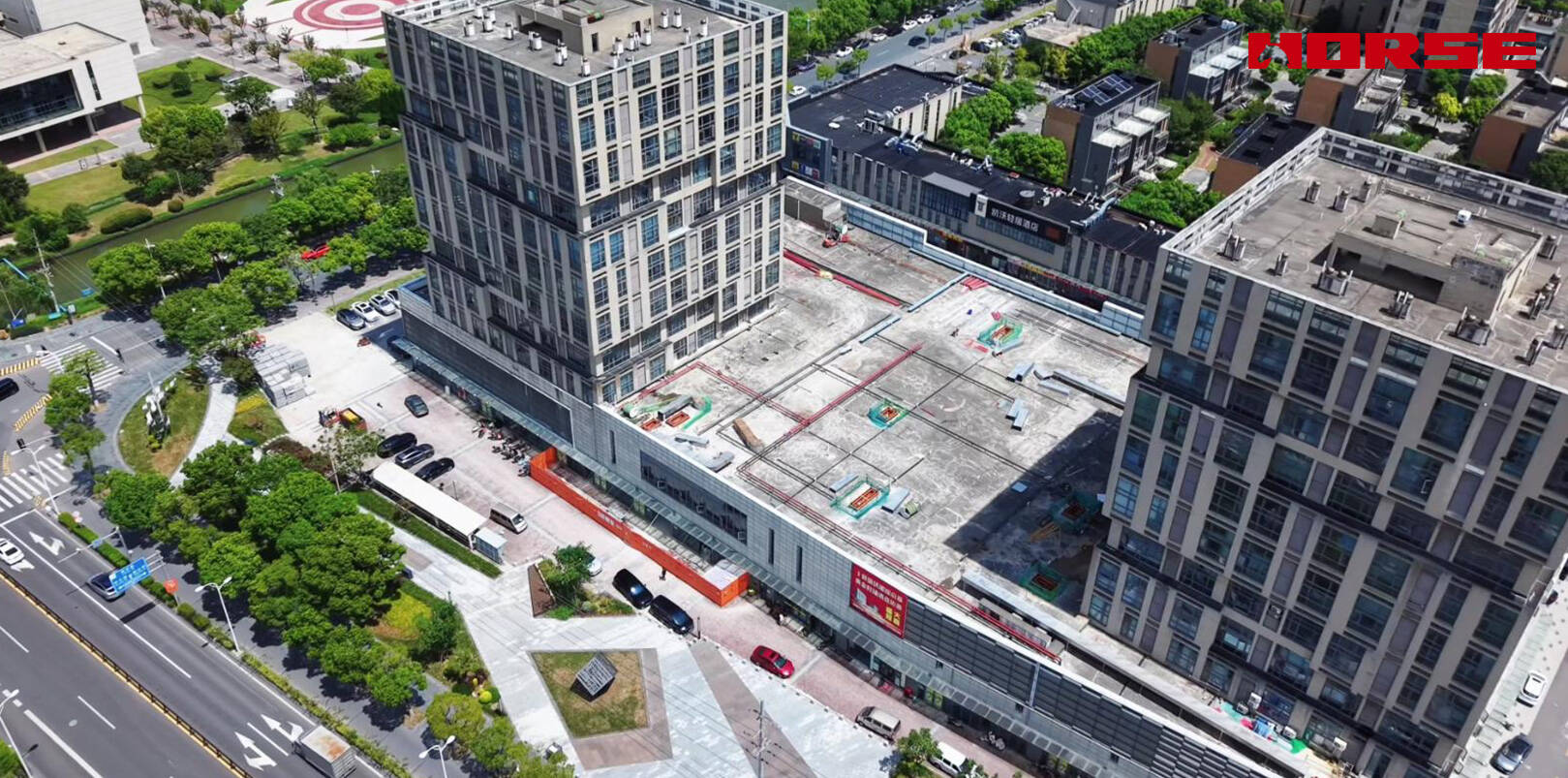

كان مجمع تجاري يعيد تموضع تخطيط المستأجرين في منصة مركزه التجاري. ولفتح مسارات وتجارة تجزئة جديدة، تم هدم جزء من بلاطات الأرضية الأصلية. وبمجرد إزالة هذه الألواح، تغيرت الطريقة التي تمر بها أحمال الجاذبية عبر الهيكل: الأحمال التي كان يجمعها سابقاً البلاطات المهدمّة أعيد توزيعها على العوارض والأعمدة المحيطة، مما زاد من عزوم الانحناء وقوى القص والمتطلبات المحورية متجاوزة قدرة الأعضاء الأصلية.

وقبل بناء التخطيط التجاري الجديد، كان يجب تقوية العوارض والأعمدة المتأثرة.

مخطط التقوية

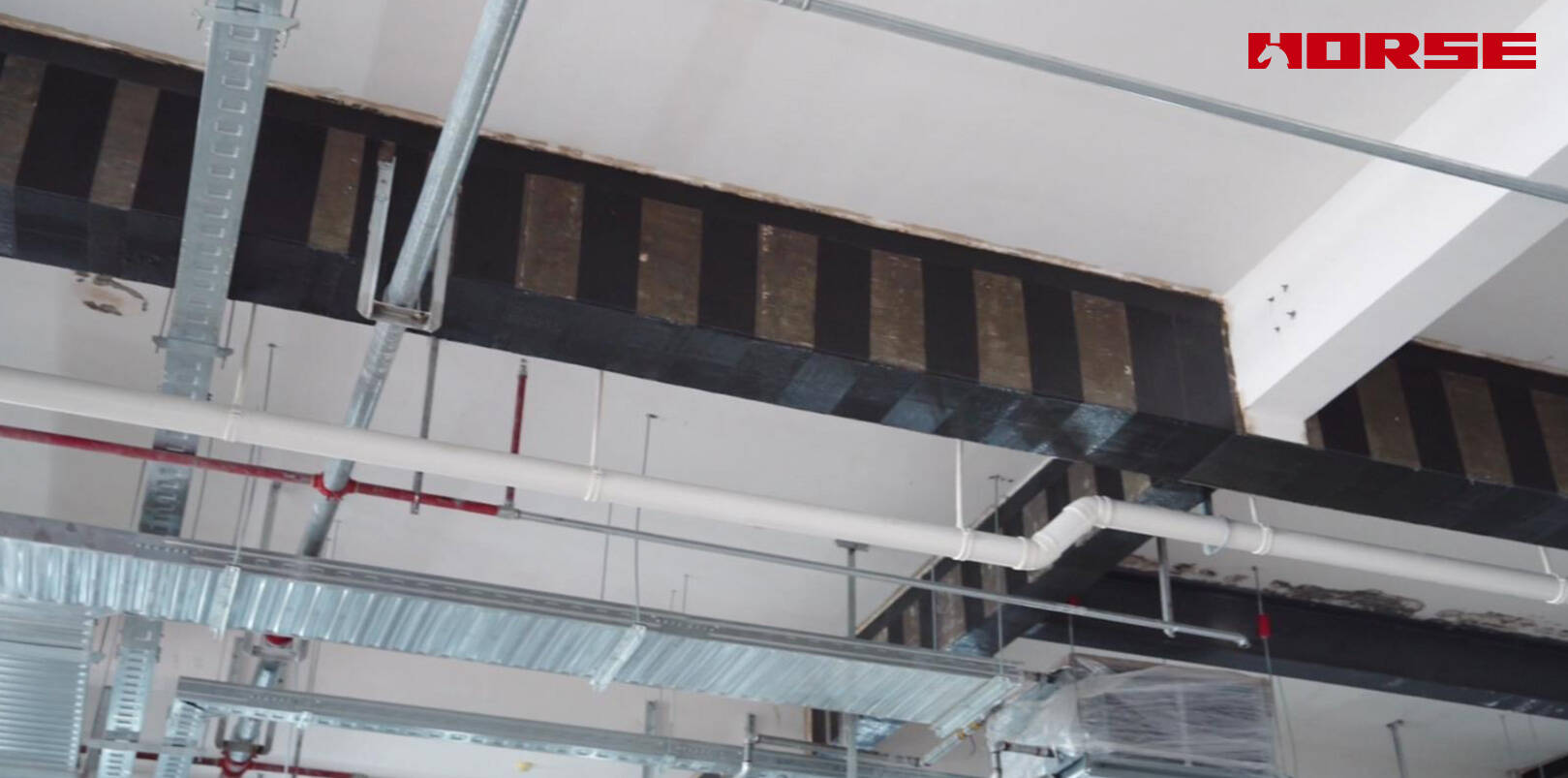

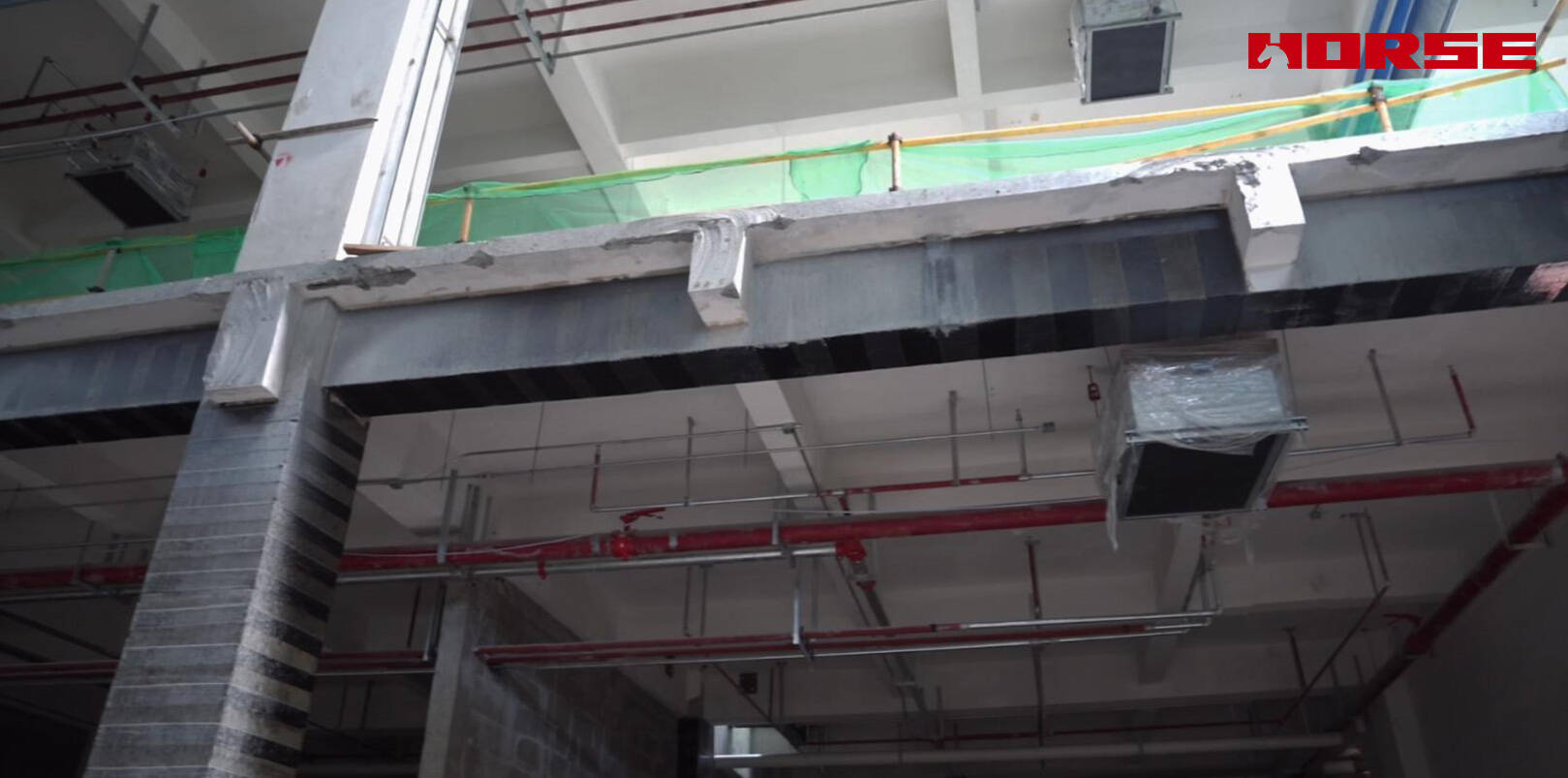

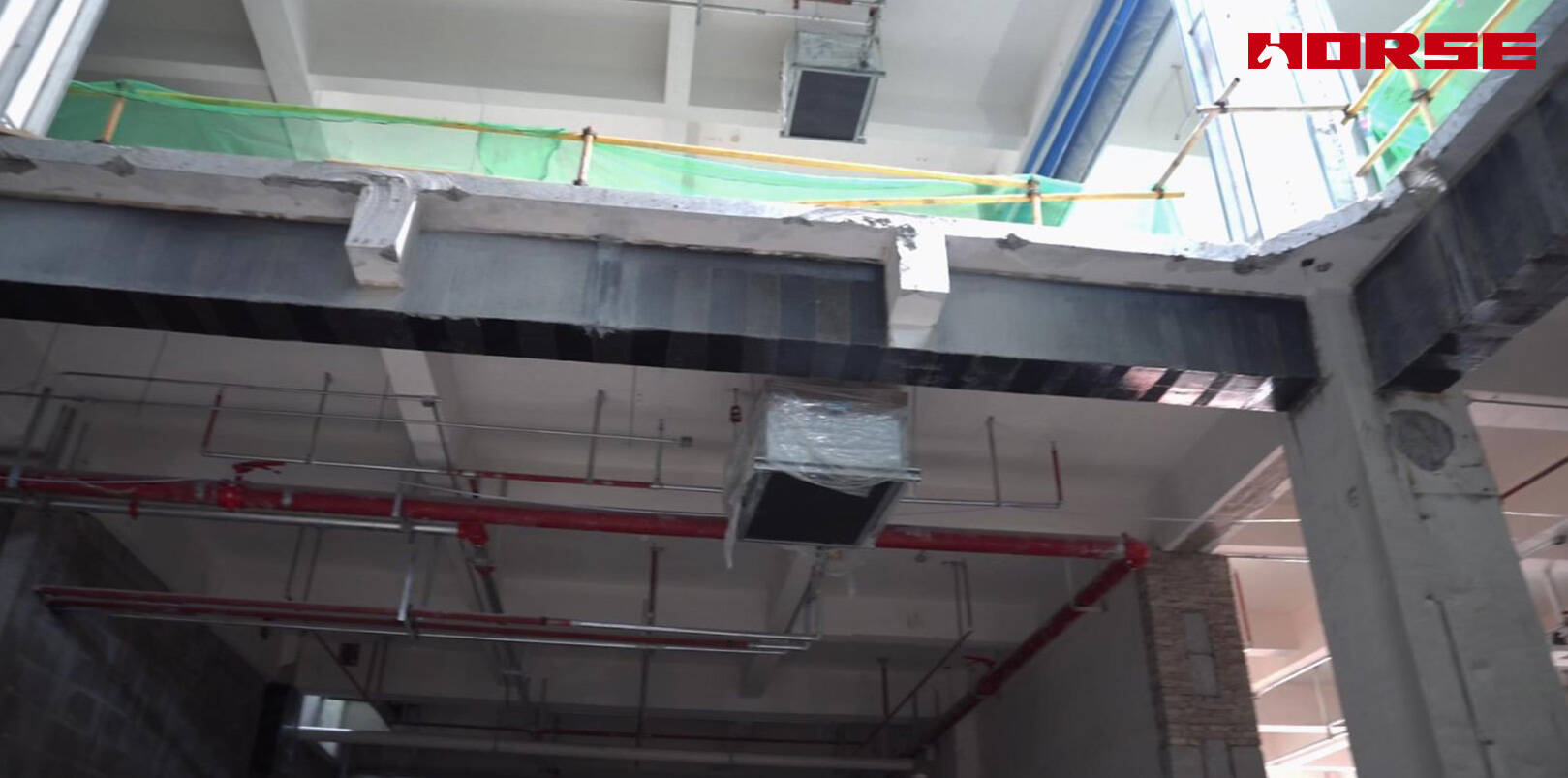

العوارض. تم لصق قماش كربون مستمر على الوجه السفلي المشدود للعوارض المتأثرة لتقوية الانحناء، بالاقتران مع أغطية قماش على شكل U لتقوية القص والتثبيت. تقوم أغطية U-wraps بضغط طبقات الوجه السفلي مقابل جسم العارضة وتساهم في مقاومة قص إضافية على طول العضو.

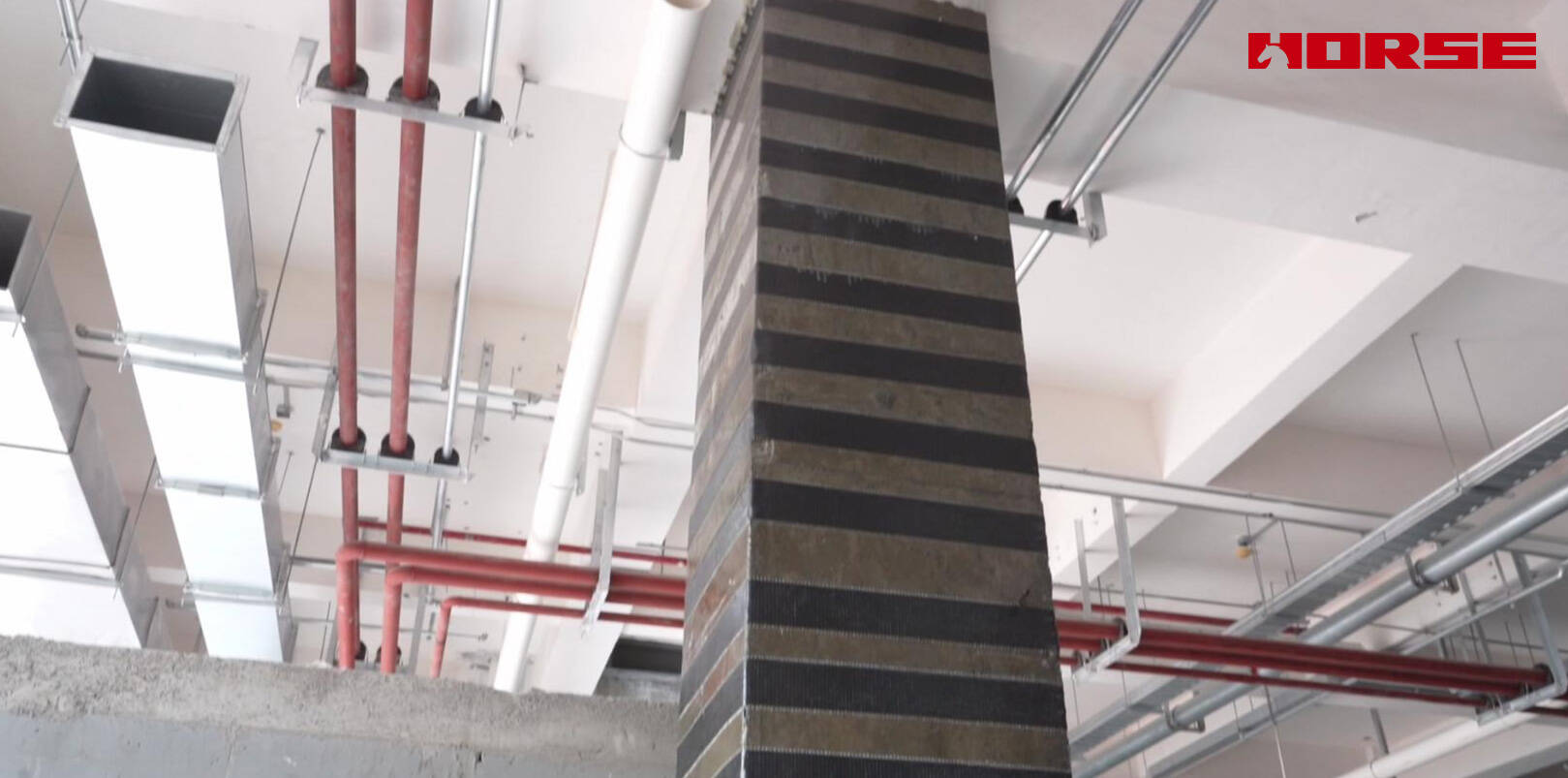

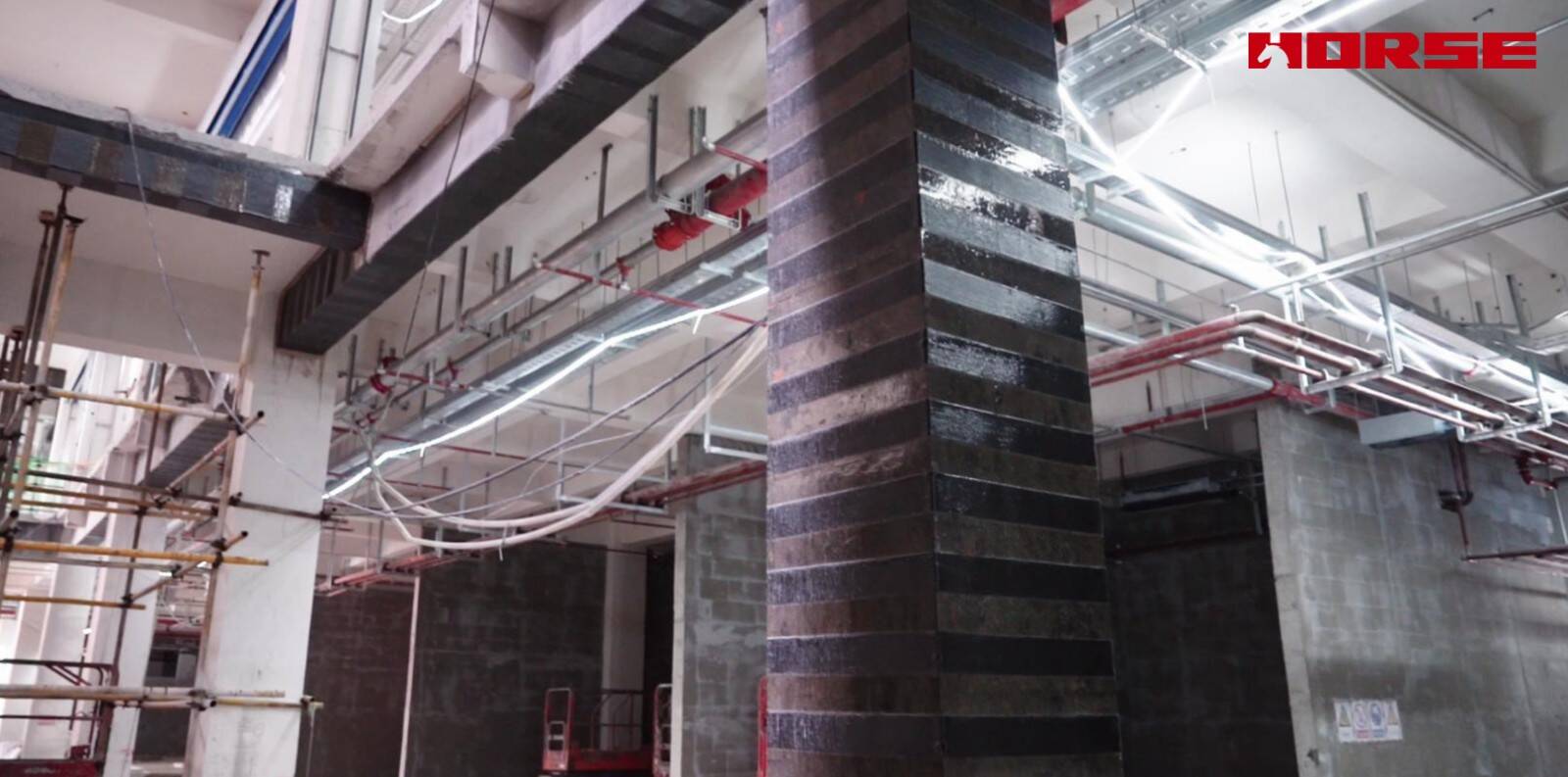

الأعمدة. تم تغليف الأعمدة المواجهة لزيادة في المتطلب المحوري محيطياً بقماش الكربون. تُحصر هذه الأغطية الدائرية نواة الخرسانة، مما يزيد من كل من القدرة المحورية ومرونة العمود تحت التأثير الزلزالي.

لماذا تم اختيار CFRP

مساحة عمل محدودة. تم تنفيذ أعمال التقوية داخل منصة المركز التجاري، محاطة بقنوات HVAC وخطوط الإطفاء وحوامل الكابلات وأعمال التشطيب الداخلي المكتملة جزئياً. لا يتطلب CFRP بالتشكيل الرطب قوالب أو آلات ثقيلة أو مساحة تصلب تذكر.

لا يوجد مجال لوزن ذاتي مضاف أو مقاطع موسعة. كان التغليف RC أو لصق صفائح الصلب سيزيد من حجم العضو والحمل الميت — وهو غير مقبول حيث يهم ارتفاع الفراغ وأعمال التشطيب الداخلي اللاحقة. يضيف نظام CFRP مكتمل بضعة مليمترات فقط من السماكة ووزناً يمكن إهماله.

الأداء الزلزالي. بالإضافة إلى القدرة، كان يجب على الترميم تحسين مرونة العضو لإرضاء المتطلبات الزلزالية. يوفر التغليف المحيطي FRP للأعمدة بالضبط هذا النوع من الحصر.

بعد التقوية، تحمل العوارض والأعمدة المتأثرة متطلبات مسار الحمل الجديد بأمان. حقق الترميم ذلك دون تغيير هندسة العضو بأي شكل جوهري: دون فقدان لارتفاع الفراغ، دون حمل ميت مضاف على هيكل المنصة، ودون تداخل مع التشطيب الداخلي اللاحق للمركز. تشبع الهيكل العام القصد التصميمي للتجديد ومتطلبات الأداء الزلزالي، مما يسمح باستمرار تحول المركز كما هو مخطط له.
