تتطلب البنية التحتية القديمة للجسور في جميع أنحاء العالم تقنيات تقوية مبتكرة وفعالة لتعزيز قدرتها على تحمل الأحمال وإطالة عمر خدمتها. من بين الحلول الناشئة ، اكتسب نظام CFRP بعد الشد اهتمامًا كبيرًا كطريقة متطورة لتعزيز الجسور الخرسانية. تجمع هذه التقنية المتقدمة بين قوة الشد العالية لـ CFRP وفوائد الإجهاد المسبق ، وتوفر بديلاً خفيف الوزن ومتين ومقاوم للتآكل للتقوية الفولاذية التقليدية.

تحديات تقوية الجسور التقليدية

تعرض الطرق التقليدية لتقوية الجسور الخرسانية ، مثل ربط الألواح الفولاذية الخارجية أو الجوازات الخرسانية ، العديد من القيود:

قابلية التآكل من الفولاذ يؤدي إلى مشاكل المتانة على المدى الطويل.

يزيد الوزن الثقيل من الحمل الميت ، مما يتطلب دعمًا هيكليًا إضافيًا.

ينتج عن التركيب المكثف للعمالة وقت بناء طويل وتعطل حركة المرور.

وقد دفعت هذه التحديات إلى تطوير مواد مركبة متقدمة مثل CFRP ، والتي توفر خصائص ميكانيكية فائقة ومقاومة للتدهور البيئي.

ما هو نظام كفرب بعد التوتر ؟

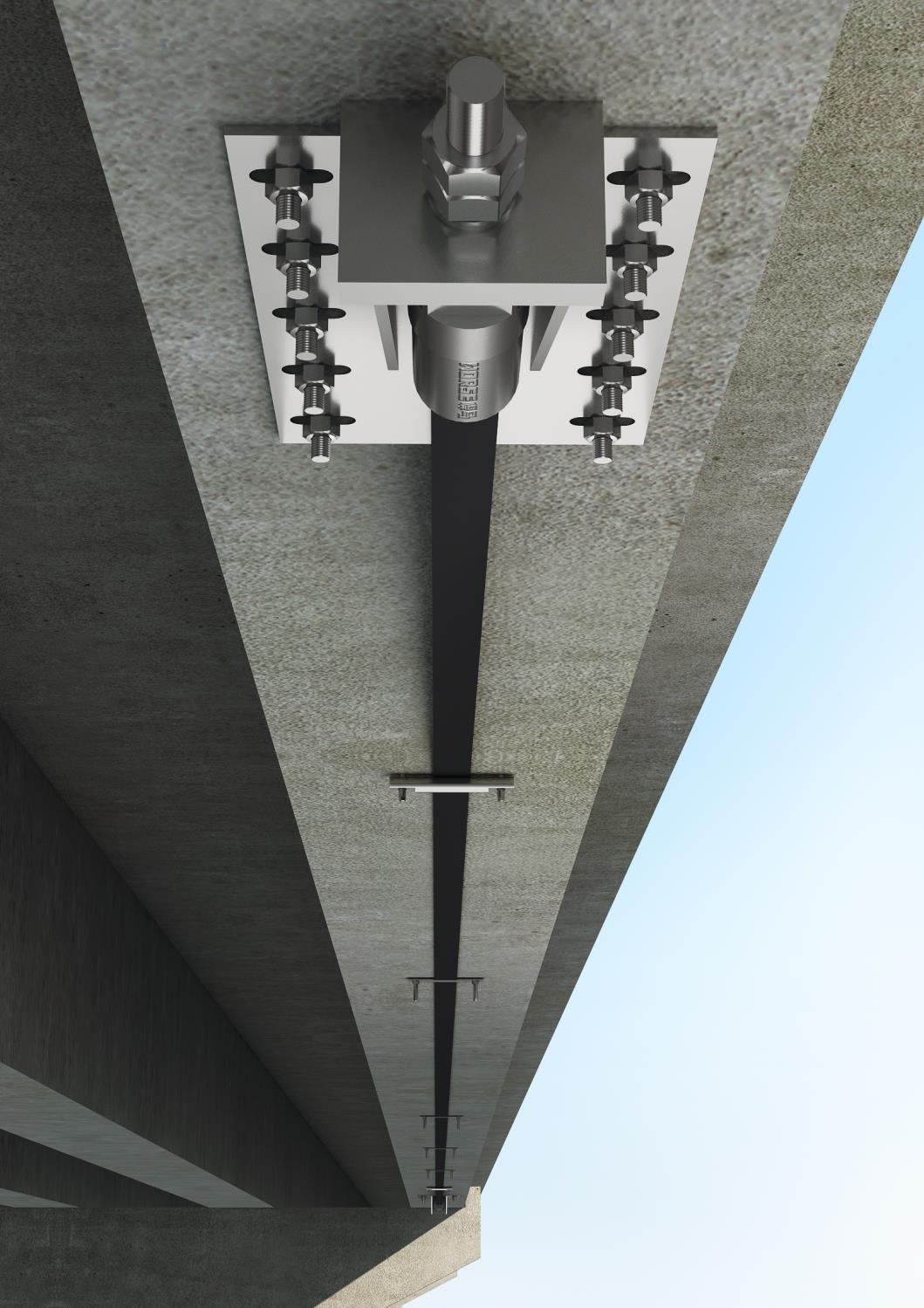

نظام CFRP بعد الشد هو تقنية تقوية هيكلية متقدمة حيث يتم تشديد ألواح البوليمر المقوى بألياف الكربون (CFRP) عالية القوة (الإجهاد المسبق) وربطها بمناطق التوتر في عوارض الجسور الخرسانية. تعزز هذه الطريقة قدرة حمل الجسر عن طريق إدخال ضغوط ضاغطة تقاوم إجهاد الشد ، وبالتالي تقليل تكوين التشقق وتحسين الأداء الهيكلي.

المكونات الرئيسية:

أطباق CFRP:

شرائط ألياف الكربون خفيفة الوزن وعالية الشد (سمك 1.2-1.4 عادة).

تركيبة المواد: ألياف كربون عالية القوة مدمجة في مصفوفة راتنج الإيبوكسي

قوة الشد: ≥ 2800 MPa (مقارنة بـ 400-500 MPa لتدعيم الفولاذ النموذجي)

معامل المرونة: ≥ 165 جيجابايت

خيارات السُمك: 1.2 ، 1.4 ، و 2.0 السماكة القياسية

خيارات العرض: 50 ، 100 ، و 150 عرض قياسي

الكثافة: 1.6 جم/سم مكعب (حوالي 1\ 5 وزن ألواح الصلب المكافئة)

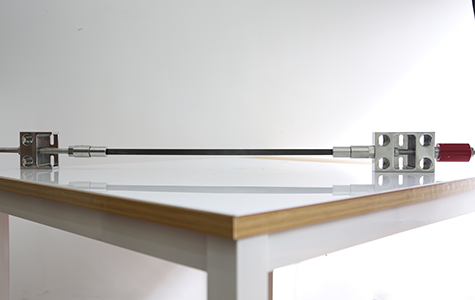

المراسي الإجهاد المسبق:

أنظمة ميكانيكية أو لاصقة تطبق وتحافظ على التوتر.

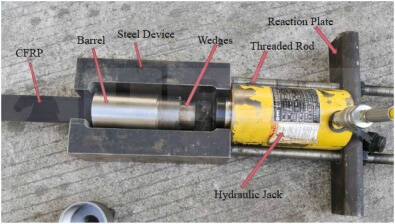

مراسي الشد: رافعات هيدروليكية قادرة على تطبيق ما يصل إلى 600 كيلو من قوة الإجهاد المسبق

مراسي دائمة: مكونات سبائك فولاذية مقاومة للتآكل بسعة تحميل مطابقة لقوة CFRP

عناصر نقل الحمل: أجهزة قفز مصممة خصيصًا لضمان توزيع موحد للإجهاد

لاصق هيكلي:

راتنجات الايبوكسي عالية الأداء لربط CFRP إلى الخرسانة.

لاصق إيبوكسي ثنائي المكونات مع هذه الخصائص الرئيسية:

قوة الشد: ≥ 30 MPa

قوة القص: ≥ 18 MPa

الاستطالة عند الكسر: ≥ 1.5 ٪

نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى + 80 درجة مئوية

لماذا تتفوق هذه الطريقة على التقنيات التقليدية ؟

قيود طرق التعزيز التقليدية

مزايا نظام لوحة CFRP بعد الشد

قوة وصلابة أعلى-CFRP لديه قوة شد 5-10 مرات أكبر من الفولاذ في جزء صغير من الوزن.
مقاومة التآكل-على عكس الفولاذ ، لا يصدأ CFRP ، مما يقلل تكاليف الصيانة على المدى الطويل.
الحد الأدنى من الوزن بالإضافة إلى ذلك-لا يزيد بشكل كبير من الحمل الميت للجسر.
تأثير الإجهاد المسبق-يصد بنشاط إجهاد الشد ، ويؤخر تشكيل الكراك.

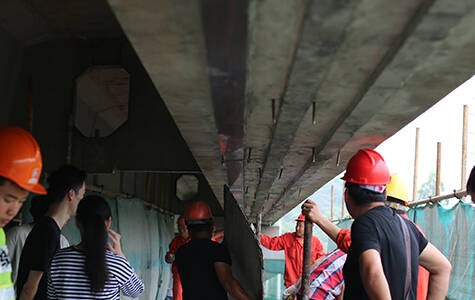

تركيب سريع-يمكن تطبيقه بأقل قدر من تعطل حركة المرور.
عمر خدمة طويل-CFRP لديه مقاومة ممتازة للتعب ، مما يضمن المتانة تحت الأحمال الدورية.

مزايا الأداء والمزايا التقنية

مقاييس الأداء الهيكلي

ميزات المتانة على المدى الطويل

مقاومة التآكل: صفر فقدان التآكل أكثر من 100 + سنة خدمة الحياة

سلوك الزحف:> 0.5 ٪ سلالة تحت الحمل المستمر بعد 50 عامًا

المقاومة البيئية: يحافظ الطلاء المستقر للأشعة تحت البنفسجية على قوة 925 ٪ بعد التعرض لمدة 30 عامًا

أداء النار: تصنيف النار لمدة ساعتين مع خيار طلاء منتفخة

التطورات المستقبلية والتوجهات البحثية

شرائح CFRP الذكية: دمج أجهزة استشعار الألياف البصرية لرصد الصحة الهيكلية في الوقت الفعلي

التثبيت الآلي: أنظمة تطبيقات آلية لتحسين الدقة والسرعة
