تقوية البوليمر المقوى بألياف الكربون (CFRP)وقد برز كحل رائد لتحسين الأداء الهيكلي والمتانة والقدرة الحاملة للهياكل الخرسانية. تعزز تقنية التعديل التحديثي المتقدمة هذه الخواص الميكانيكية الاستثنائية لألياف الكربون مع مصفوفات البوليمر عالية الأداء لتوفير تعزيز فائق مقارنة بالطرق التقليدية القائمة على الفولاذ.

تعرض الأقسام التالية مناقشة تقنية مفصلة حول خصائص المواد ، وتعزيز المنهجيات ، واعتبارات التصميم ، وبروتوكولات ضمان الجودة لتطبيقات CFRP في الهياكل الخرسانية.

1. خصائص المواد ومزايا الأداء

تتميز البوليمر المقوى بألياف الكربون بمزيج فريد من الخواص الميكانيكية والفيزيائية التي تجعلها مناسبة بشكل مثالي لتطبيقات التعزيز الهيكلي:

قوة شد فائقة: تُظهر مواد CFRP عادةً قوة شد تتراوح من 3000 MPa إلى 7000 MPa ، وهو ما يتجاوز بشكل كبير تقوية الفولاذ التقليدية (400-600 MPa). وهذا يتيح زيادة كبيرة في سعة التحميل دون إضافة وزن زائد.

معامل المرونة العالي: يتراوح معامل المرونة من CFRP بين 200 جيجابايت و 700 جيجابايت ، مما يضمن نقل الإجهاد بكفاءة وتقليل إجهاد القص بين الوجه الذي قد يؤدي إلى التآليل المبكر.

الطبيعة خفيفة الوزن: بكثافة تبلغ حوالي 1.6 جم/سم مكعب ، يفرض CFRP حمولة ميتة إضافية لا تذكر على الهيكل ، مما يجعله مفيدًا بشكل خاص للتعديل التحديثي الزلزالي والتطبيقات طويلة المدى.

مقاومة التآكل: على عكس تقوية الصلب ، فإن CFRP محصن ضد التآكل الناجم عن الكلوريد ، وتفاعل السيليكا القلوية (ASR) ، وغيرها من آليات التدهور الكهروكيميائي ، مما يضمن المتانة على المدى الطويل في البيئات القاسية.

معامل التمدد الحراري المنخفض: يُظهِر CFRP معامل تمدد حراري (0.6-2.3 × 10 ، ، ، ، ،/درجة مئوية) مطابق بشكل وثيق للخرسانة (~ 10 × 10 ، يللي/درجة مئوية) ، مما يقلل من مخاطر التفكير الناتج عن الإجهاد الحراري.

مقاومة التعب: يظهر CFRP أداء تعب فائق تحت التحميل الدوري ، مما يجعله مثاليًا للجسور والأرضيات الصناعية وغيرها من الهياكل المحملة ديناميكياً.

2-تعزيز المنهجيات وتكوينات النظم

أنظمة تقوية CFRP يمكن تنفيذها من خلال العديد من التقنيات الراسخة ، كل منها مُحسّن لمتطلبات هيكلية محددة:

2.1 أنظمة التعزيز المستعبدين خارجيًا (EBR)

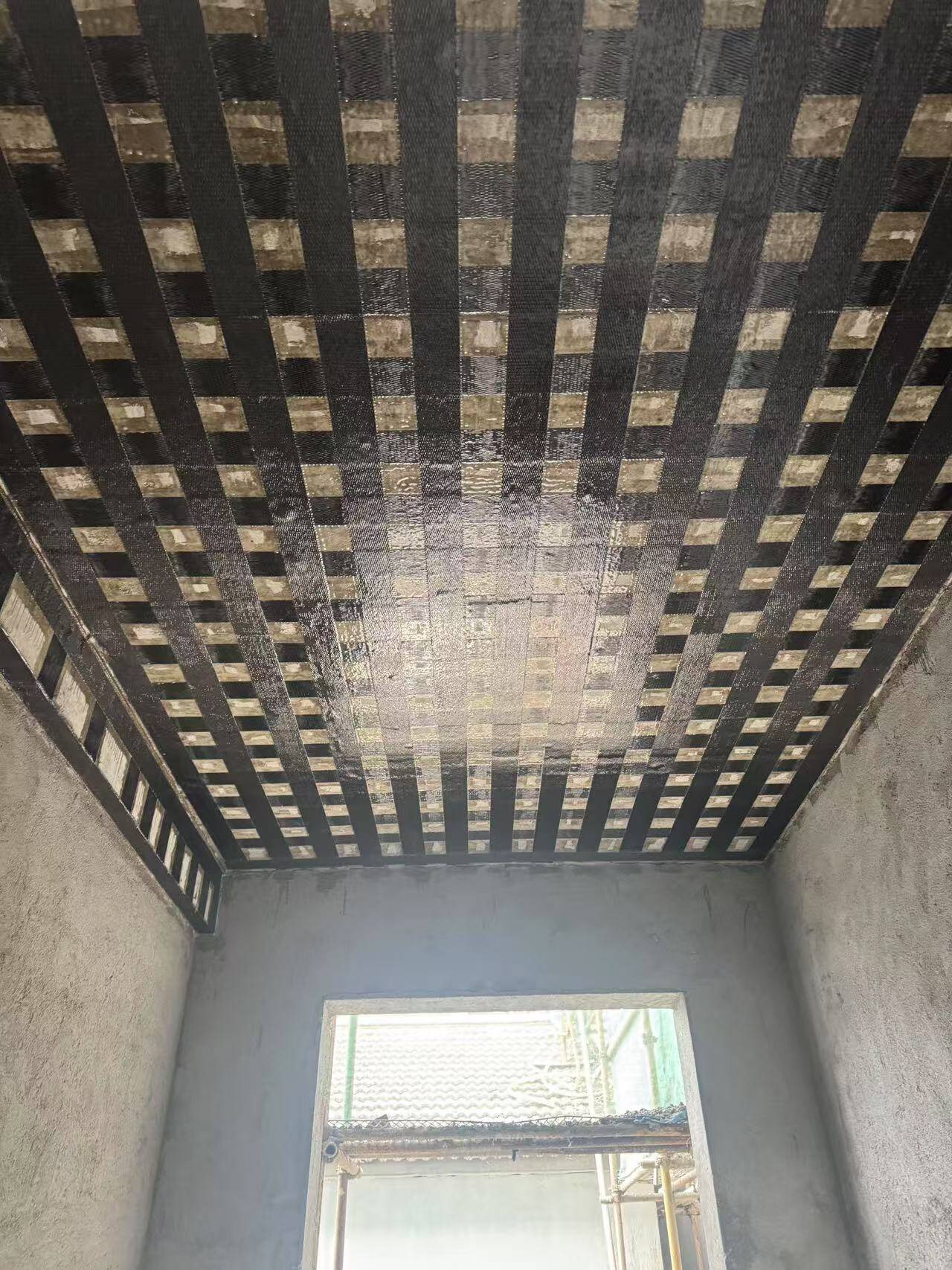

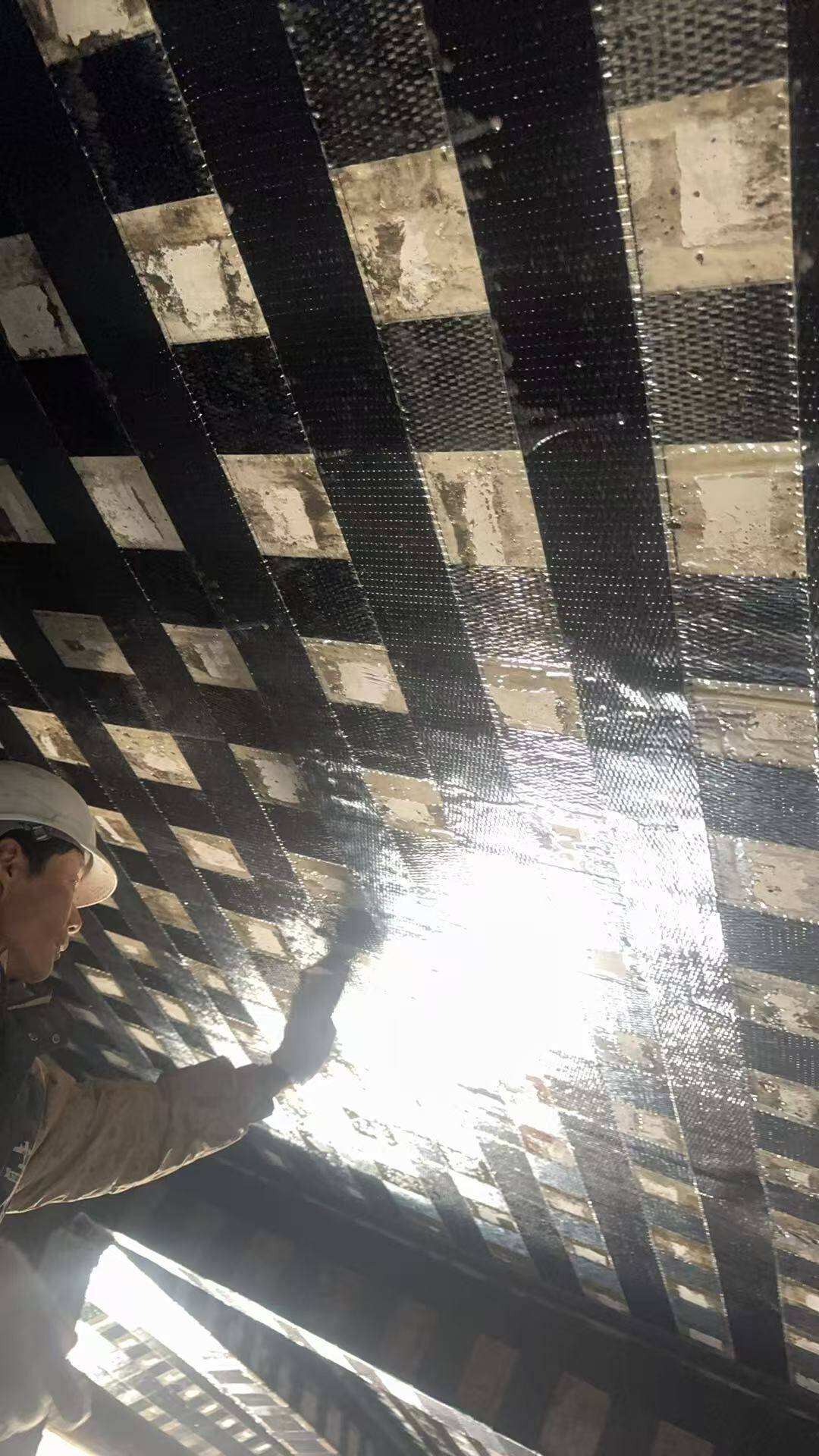

طريقة الترسيب الرطب: يتم تشريب صفائح ألياف الكربون أحادية الاتجاه براتنج الإيبوكسي ويتم تطبيقها يدويًا على الأسطح الخرسانية الجاهزة ، المطابقة للأشكال الهندسة المعقدة.

شرائح CFRP المعالجة مسبقًا: ترتبط ألواح CFRP pultruded المصنوعة في المصنع باللصق بالركائز ، مما يوفر صلابة أعلى وتحملاً للسمك يتم التحكم فيه.

تقنية 2.2 المركبة بالقرب من السطح (NSM)

يتم تضمين شرائط أو قضبان CFRP في أخاديد مقطوعة بدقة في الغطاء الخرساني ويتم تثبيتها بعجينة إيبوكسي عالية القوة.

يوفر أداء رابطة محسّن وحماية ضد الأضرار الميكانيكية والحرائق والتعرض البيئي.

2.3 أنظمة تعزيز هجينة

يجمع بين أوتار CFRP المستعبدين خارجيًا مع أوتار CFRP NSM أو ما بعد الشد لآليات تقاسم الحمل التآزري.

فعالة بشكل خاص في تطبيقات التحديثية الزلزالية حيث تكون الليونة وتبديد الطاقة حرجة.

3. التطبيقات الهيكلية وتحسينات الأداء

يتم استخدام تقوية CFRP عبر مجموعة واسعة من التطبيقات الهيكلية ، بما في ذلك:

3.1 تقوية الانحناء من الحزم والقطع

شرائح CFRP يتم تطبيقها على شد الوجه لزيادة سعة الوقت بنسبة تصل إلى ٪ مع الحفاظ على حدود الخدمة.

مناطق اللحظات السلبية من الشرائح المستمرة يمكن تعزيزها بcfrp دون هدم تدخلي.

3.2 تعزيز القص الحزم والأعمدة

غلاف أو غلاف كامل مع أقمشة CFRP يعزز قدرة القص بنسبة 30-80 ٪ ، مما يمنع فشل القص الهش.

أنظمة المرسى (على سبيل المثال ، مراسي ارتفاع CFRP) تخفيف debonding قبل الأوان في مناطق القص العالية.

3.3 التعديل التحديثي المحوري والزلزالي للأعمدة

التفاف الحبس: أعمدة دائرية ملفوفة مع CFRP تزيد سعة الحمل المحوري (تصل إلى 200 ٪) وليونة تحت الحمل الزلزالي بسبب حبس الإجهاد الثلاثي المحور.

التعديل التحديثي القص الانثناء: يتم تقوية الأعمدة المستطيلة بطبقات CFRP متعامدة لتحسين مقاومة الحمل الجانبي.

3.4 إعادة تأهيل البناء والهيكل التاريخي

شبكات CFRP أو الأقمشة تعزز جدران البناء ضد الانحناء خارج الطائرة والقص في الطائرة ، والحفاظ على السلامة المعمارية.

4-اعتبارات التصميم والمنهجيات التحليلية

يجب أن يلتزم تصميم أنظمة تقوية CFRP بالمعايير الدولية (ACI 440 ، fib Bulletin 90 ، ISO 14692) وأن يتضمن الجوانب الحرجة التالية:

تحليل وضع الفشل: يجب تقييم Debonding ، سحق الخرسانة ، وتمزق فرب باستخدام نماذج قائمة على ميكانيكا الكسر.

علاقات الانزلاق: يتم تصميم السلوك البيني بين CFRP والخرسانة باستخدام تركيبات منطقة متماسكة أو قوانين انزلاق السندات التجريبية.

المتانة والعوامل البيئية: تدهور للأشعة فوق البنفسجية ، وركوب الدراجات ذات الذوبان المجمد ، والتعرض القلوي يتطلب طلاءات واقية (على سبيل المثال ، معاطف البولي يوريثين).

مقاومة الحريق: قد تكون هناك حاجة إلى الطلاء المنتفخ أو المقاومة التكميلية للنيران للهياكل المعرضة لدرجات حرارة مرتفعة.

5. مزايا الاستدامة ودورة الحياة

CFRP تعزيز يقلل بشكل كبير من البصمة الكربونية للتعديلات الهيكلية من خلال:

تقليل استهلاك المواد: طبقات CFRP الرفيعة تحل محل الصفائح الفولاذية الضخمة.

تمديد عمر الخدمة: يزيل تكاليف الصيانة المتعلقة بالتآكل.

تقليل نفايات البناء: لا يلزم هدم أو إزالة الخرسانة في معظم التطبيقات.
