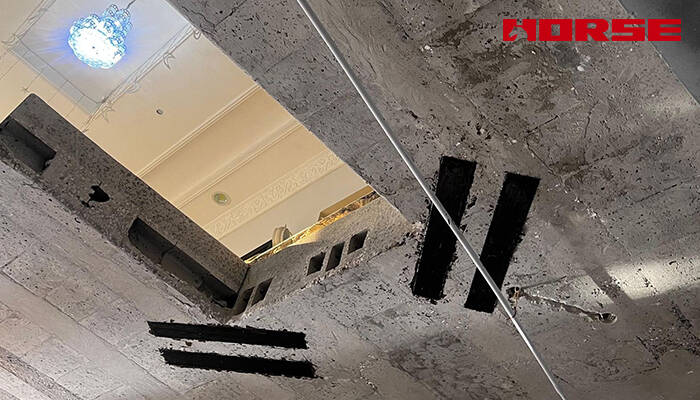

في تجديد المباني ، والتحديث الوظيفي ، وتركيب المعدات ، ومشاريع إعادة البناء الهيكلي ، وإزالة أقسام اللوح الجزئي لإنشاء فتحات (مثل أعمدة المصاعد ، وفتحات التهوية ، وممرات الأنابيب ، وتعديلات الدرج ، وتحسين المساحة الداخلية) هو إجراء تعديل هيكلي شائع. ومع ذلك ، فإن فتحة لوح ستقطع مباشرة قضبان الصلب الأصلية المجهدة ، وتقلل من منطقة تحمل فعالة وصلابة هيكلية ، وتسبب تركيز التوتر في زوايا الفتح ، مما سيؤثر بشكل خطير على سلامة واستقرار لوح الأرضية.

بوليمر مقوى من ألياف الكربون (CFRP)أصبح التعزيز أحد أكثر الطرق المستخدمة على نطاق واسع لفتحات الشرائح بسبب مزاياه من قوة الشد العالية ، والوزن الخفيف ، ومقاومة التآكل ، والبناء المريح وعدم زيادة الوزن الهيكلي.

متى يكون CFRP فعالًا لتقوية فتحات الشرائح ؟

1فتحات صغيرة إلى متوسطة الحجم مع أضرار هيكلية طفيفة

تكون تقوية CFRP فعالة للغاية عندما يتم التحكم في حجم الفتح ضمن نطاق معقول: بشكل عام ، فتحات مستطيلة بطول جانبي ≤ 1000 ، فتحات دائرية بقطر ≤ 1000 ، وعدد قضبان الصلب المقطوعة المجهدة ≤ 20 ٪ من قضبان الصلب الأصلية في اتجاه الإجهاد. يستخدم هذا النوع من الفتحات في الغالب لتركيب الأنابيب ، وفتحات التهوية الصغيرة وتحويل المساحة المحلية ، مع ضرر بسيط للإجهاد الكلي للوح ، ويمكن أن يعوض CFRP بالكامل قوة الشد المفقودة من خلال خصائصه عالية الأداء.

2فتحات في مناطق الضغط العادية (منتصف فترة من البلاطات المدعومة ببساطة ، مناطق اللحظات الإيجابية)

للفتحات الموجودة في منطقة اللحظات الإيجابية لللوح (منطقة منتصف الفترة ، حيث يتحمل لوح الحمل الهبوطي والقاع في حالة توتر) ، يمكن أن يتحمل CFRP لصق على أسفل البلاحة قوة الشد مباشرة ، ويعوض بشكل فعال عن عدم وجود قضبان فولاذية ، السيطرة على تطوير الشقوق الخرسانية ، وتقليل تشوه انحراف اللوحه. بالنسبة للقطع المستمرة ، يمكن أيضًا أن يحقق CFRP تأثيرًا مثاليًا في منطقة اللحظات السلبية من خلال اللصق على الوجهين (أسفل الطبقة وأعلى الطبقة) وترسيخ الطوق على شكل حرف U.

3قطع من الخرسانة ذات جودة خرسانية أصلية جيدة

عندما تكون قوة الخرسانة الأصلية هي ≥ C20 ، لا تفريغ مساحة كبيرة ، أو تقشير ، أو كربنة شديدة أو تلف شديد ، ويمكن أن يشكل سطح القاعدة رابطة موثوقة مع لاصق راتنجات الإيبوكسي ، يمكن أن يعمل CFRP بالتآزر مع الخرسانة. تلبي قوة الرابطة بين CFRP والخرسانة متطلبات المواصفات (≥ 2.5MPa) ، مما يضمن انتقال الإجهاد الفعال وإعطاء دور كامل لتعزيز الأداء.

4السيناريوهات التي تتطلب تقوية خفيفة الوزن وغير مدمرة

لمشاريع تجديد المباني القديمة أو المباني الشاهقة أو المشاريع ذات القيود الصارمة على الوزن الذاتي الهيكلي وارتفاع التخليص ، فإن تقوية CFRP هي الخيار الأمثل. لا يزيد من سمك لوح ووزن ذاتي ، ويتجنب البناء الرطب للطرق التقليدية ، ولا يؤثر على وظائف الديكور والاستخدام اللاحقة ، مع فوائد شاملة واضحة.

متى يكون تقوية CFRP غير صالح لفتحات ألواح ؟

1فتحات كبيرة الحجم مع أضرار هيكلية شديدة

عندما يتجاوز حجم الفتح 1000 × 1000 ، يتجاوز عدد القضبان الفولاذية المقطوعة 20 ٪ من القضبان الفولاذية الأصلية ، أو توجد الفتحة عند دعم اللواحات ، ومفصل لوح العارضة وأجزاء الضغط الرئيسية الأخرى ، تكون الصلابة الهيكلية وفقدان قدرة التحمل كبيرةً جدًا. CFRP يمكن أن يوفر فقط قوة الشد ولا يمكن أن يعوض عن الخسارة الهائلة في الصلابة الهيكلية ومقاومة القص. في هذا الوقت ، تقوية CFRP وحدها غير صالحة ، ويجب اعتماد طريقة تكبير القسم ، دعم شعاع فولاذية أو تقوية شعاع حافة الخرسانة المصبوب في المكان.

2الخرسانة الأصلية التالفة بشدة

إذا كانت الخرسانة الأصلية منخفضة القوة (أقل من C20) ، أو كربنة شديدة ، أو تفريغ مساحة كبيرة ، أو تمدد تآكل قضيب فولاذية ، أو تشققات اختراق ، فإن سطح القاعدة الخرسانية لا يمكن أن يشكل رابطة فعالة مع CFRP. حتى لو تم لصق CFRP ، فسوف يقشر من سطح القاعدة تحت الضغط ، ولا يمكنه المشاركة في الضغط الهيكلي ، ويضيع تأثير التعزيز تمامًا.

3فتحات بقوة قص شديدة وحمل تأثير

يتميز CFRP بأداء شد ممتاز ولكن مقاومة القص ومقاومة الصدمات ضعيفة. بالنسبة للفتحات في المناطق التي تتدحرج فيها المركبات الثقيلة بشكل متكرر ، أو الاهتزاز الميكانيكي أو الحمل الصدم ، أو حيث تحتاج الطبقة إلى تحمل قوة القص المركزة الكبيرة ، لا يمكن أن يقاوم CFRP تشوه القص وتلف الصدمات بشكل فعال ، ويكون تأثير التعزيز محدودًا للغاية. إنه غير مناسب للاستخدام المستقل ويحتاج إلى دمجه مع تدابير أخرى لتقوية القص.

4درجة حرارة عالية وبيئة كيميائية خاصة

تتميز المواد اللاصقة العادية من راتنج CFRP والراتنج الإيبوكسي بمقاومة ضعيفة لدرجة الحرارة العالية (درجة حرارة خدمة طويلة الأجل ≤ 60 ℃) ويسهل عمرها في بيئات تآكل قوية من الأحماض والقلويات والزيوت. في ظروف العمل هذه ، سينخفض أداء الرابطة والخصائص الميكانيكية لـ CFRP بسرعة ، ولا يمكن ضمان تأثير التعزيز طويل الأجل ، لذلك يعتبر طريقة تقوية غير صالحة.

تكوينات تعزيز CFRP نموذجية لفتحات ألواح

فتحات ألواح (على سبيل المثال ، لسلالم ، أو المصاعد ، أو خطوط الأنابيب ، أو أعمدة التهوية) تعطل مسار الضغط المستمر لللوح ، مما يؤدي إلى تركيز القص عند الزوايا ، وفقدان القدرة الانثناء حول محيط الفتح ، وزيادة خطر التشقق تحت الأحمال العمودية أو الديناميكية. يتم تحسين تكوينات تقوية CFRP للألواح لخصائص الإجهاد المستوي ، مع تعديلات على المخططات الموجهة للجدار لمطابقة ميكانيكا ألواح (الانحناء ، القص ، ومقاومة الالتواء).

أ. التحكم في التشقق المائل (الأكثر شيوعًا للقطع)

يستهدف هذا التكوين وضع الفشل الأساسي لفتحات الشرائح: تكسير القص المائل في المنعطفات بسبب قوى القص المركزة. إنه أمر بالغ الأهمية بالنسبة للقطع المعرضة للأحمال الحية أو القوى الزلزالية أو القطع الفتح بعد البناء.

• شرائط قطرية على شكل س 45 درجة

التخطيط: شرائط معجون CFRP قطريًا عبر الزوايا الأربعة لفتح اللّائحة ، لتشكيل شكل X يتوافق مع اتجاه إجهاد القص الرئيسي. للالواح ذات الاتجاهين ، ضع شرائط X على كل من الأسطح العلوية والسفلية للالواح.

وظيفة: إعادة توجيه قوى القص بعيدا عن زوايا الفتح ، وتشتيت تركيز الإجهاد ، وكبح بدء وانتشار الشقوق المائلة.

ملاحظات فنية:

عرض الشريط: 150-300 (ضبط على أساس سمك اللوح ومستوى الحمل).

للألواح السميكة (≥ 200) ، استخدم شرائط متعددة الطبقات مع تباعد 50-100 بين الطبقات.

تمديد نهايات الشريط ≥ 300 إلى ما بعد الحافة المفتوحة السليمة في منطقة الشرائح لضمان النقل الفعال للحمل.

• شرائط مغلقة للمحيط (ثنائية الاتجاه)

التخطيط: لصق شرائط CFRP مستمرة على طول محيط الفتحة بالكامل ، وتشكيل إطار مستطيل أو دائري مغلق. بالنسبة للقطع الخرسانية المسلحة ، قم بتركيب الشرائط على الوجهين العلوي والسفلي ؛ بالنسبة للقطع الجاهزة ، قم بإعطاء الأولوية للوجه المشد (عادة الجزء السفلي).

الوظيفة: يعزز الصلابة المحلية لمحيط الفتح ، ويمنع فصل الفتحة عن البلاطة الرئيسية ، ويحسن مقاومة البلاطة للالتواء وتشوه الانحناء.

ملاحظات فنية:

استخدم شرائط CFRP أحادية الاتجاه (اتجاه الألياف الموازي لطول الشريط) للحصول على أداء الشد الأمثل.

ينتهي شريط التداخل بمقدار ≥ 200 في الزوايا للحفاظ على استمرارية الإطار المغلق ؛ وتجنب التداخل في الزاوية نفسها للتكوينات متعددة الطبقات.

• لفافات يو (حبس حافة الألواح ، لفتحات الحواف)

التخطيط: للفتحات الموجودة بالقرب من حافة الألواح (سمك المسافة ≤ الألواح) ، لف صفائح CFRP حول حافة الألواح لتشكيل شكل حرف U ، متداخلة مع شرائط محيط الفتحة.

الوظيفة: توفر حبس جانبي لحافة لوح ، وتمنع تشبيك الحواف تحت الحمل ، وتعزز الاتصال بين محيط الفتح وحافة لوح.

ملاحظات فنية:

طول تداخل U-wrap: ≥ 250 على الوجه العلوي والسفلي للبلح.

استخدام المراسي الميكانيكية في نهايات التفاف للوحات في المناطق ذات الزلازل العالية.

ب. ترقية سعة التحمل والثني

يعالج هذا التكوين فقدان قوة الانحناء الناجم عن فتحات كبيرة من الشرائح (مساحة الفتح> 15 ٪ من المساحة الإجمالية للسطح) أو الشرائح تحت الأحمال الثقيلة (مثل الأرضيات الصناعية ومرائب وقوف السيارات). يعوض عن انخفاض مساحة المقطع العرضي الفعال للوح.

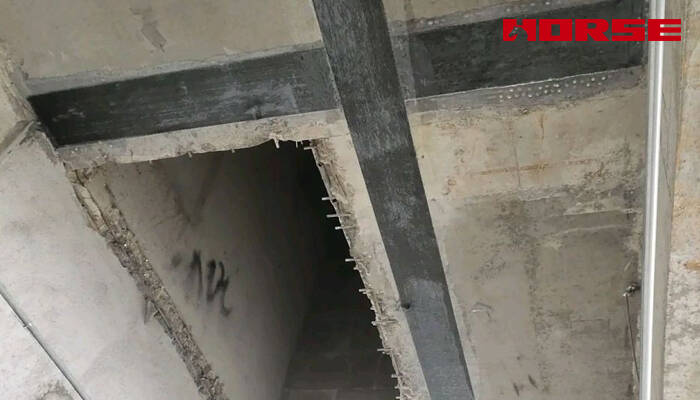

• شرائط CFRP ثنائية الاتجاه (تقوية شد الوجه)

تخطيط: لصق شرائط CFRP متعامدة (طولية وعرضية) على وجه التوتر (أسفل) من لوح حول الفتحة. تمديد الشرائط ≥ 500 وخلف محيط الفتح لتداخل مع تقوية لواح سليمة.

الوظيفة: تعمل كتقوية خارجية للشد ، وتعوض عن فقدان قضبان الصلب الداخلية بسبب الفتح ، وتحسن قدرة الانحناء لللوح على مقاومة التشوه المترهل.

ملاحظات فنية:

يجب أن يتوافق اتجاه الألياف للشرائط مع اتجاه الانحناء الرئيسي لللوح (طولية للألياف أحادية الاتجاه ، ثنائية الاتجاه للألياف ثنائية الاتجاه).

للألواح ذات الفتحات الكبيرة ، تتحد مع شرائط محيطية لتشكيل نظام "الإطار + التعزيز".

• صفائح CFRP للفتحات الكبيرة أو التلف الشديد

التخطيط: قم بتغطية وجه الشد بالكامل (أسفل) من الألواح حول الفتحة بألواح CFRP ، وتمتد ≥ 600 إلى ما بعد الحافة المفتوحة. للألواح التالفة بشدة (على سبيل المثال ، مع تشققات حول الفتحة) ، ضع الأوراق على الوجهين العلوي والسفلي.

الوظيفة: يزيد من الاستفادة من قوة الشد العالية لـ CFRP ، ويحسن من مقاومة الانحناء الكلي لللوح والقص والتعب ، ويصلح الضرر الواقع على مساحة كبيرة.

ملاحظات فنية:

استخدم صفائح CFRP ثنائية الاتجاه للألواح ثنائية الاتجاه لمقاومة الانحناء في كلا الاتجاهين.

ضمان التشريب الكامل للأوراق من الراتينج لتجنب فقاعات الهواء. صفائح لفة بحزم أثناء التثبيت لتحقيق الترابط بنسبة 100 ٪ مع سطح الألواح.

ج. المرسى والوقاية من Debonding (حاسمة للألواح)

Debonding هو وضع الفشل المبكر الأكثر شيوعًا للألواح المقوية من CFRP ، خاصة تحت الأحمال الدورية. يضمن هذا التكوين أن شرائح/صفائح CFRP يمكن أن تمارس قوة الشد بالكامل من خلال تعزيز موثوقية التثبيت.

• مراسي من نوع المروحة في نهايات الشريط

التخطيط: توسيع نهاية شرائح CFRP (خاصة الشرائط المائلة والمنحنية) إلى شكل مروحة (زاد العرض إلى 2-3 أضعاف عرض الشريط الأصلي) ولصقها على منطقة الألواح السليمة ، بعيدًا عن منطقة الضغط المفتوحة.

الوظيفة: يقلل من تركيز الإجهاد عند أطراف الشريط ، ويزيد من منطقة الترابط ، ويمنع التقشر المفاجئ تحت الأحمال المتكررة.

ملاحظات فنية:

طول مرساة المروحة: ≥ 250 ؛ تأكد من خلو منطقة المروحة من التشققات أو الزيت أو الخرسانة السائبة.

للألواح في المناطق الزلزالية ، الجمع بين المراسي مروحة مع السحابات الميكانيكية لحماية مزدوجة.

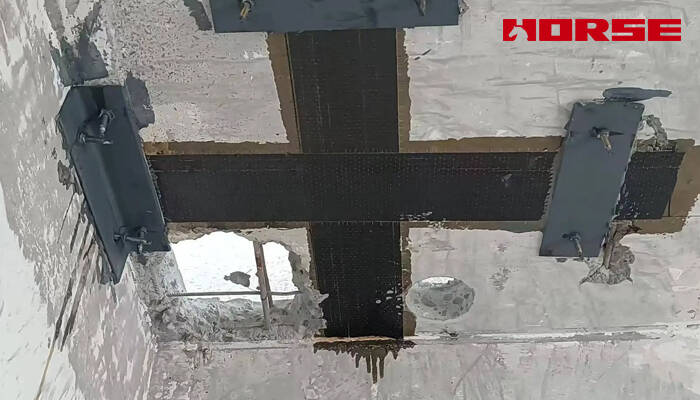

• مثبتات ميكانيكية (مسامير + ألواح فولاذية) للمناطق عالية التوتر

التصميم: قم بتركيب مسامير وألواح ضغط من الفولاذ المقاوم للصدأ في نهايات شرائط CFRP أو عند فواصل زمنية تتراوح بين 300 و 500 و طول الشريط. يجب أن تغطي الصفائح الفولاذية شرائط CFRP بالكامل ويتم ضغطها بإحكام على سطح الألواح.

الوظيفة: تجمع بين قوة الترابط وقوة لقط ميكانيكية لمقاومة قوى التقشير ، مما يجعلها مناسبة للألواح تحت الأحمال الديناميكية الثقيلة (على سبيل المثال ، أرضيات المصنع ، كراجات وقوف السيارات) أو البيئات القاسية (الرطوبة العالية ، تقلبات درجة الحرارة).

ملاحظات فنية:

حفر ثقوب الترباس قبل تركيب CFRP لتجنب إتلاف ألياف الكربون.

استخدام مسامير الفولاذ المقاوم للصدأ المضادة للتآكل للبيئات الخارجية أو المسببة للتآكل.

• CFRP زوايا ومفاصل متداخلة (≥ 200 عند التداخل)

التصميم: عند توصيل الشرائط المحيطية أو المائلة أو الصفائح عند زوايا الفتح ، تأكد من طول تداخل يصل إلى ≥ 200. تشبع المنطقة المتداخلة بالكامل براتنج الإيبوكسي لإزالة الفراغات.

وظيفة: يضمن استمرارية مسار الإجهاد في الزوايا ، ويتجنب نقاط الضعف في مفاصل الشريط ، ويمنع debonding من المواضع المشتركة.

ملاحظات فنية:

يجب أن يتبع اتجاه التداخل اتجاه الضغط لللوح.

الحد من الطبقات المتداخلة إلى ≤ 2 في نفس الموضع لتجنب السمك الزائد الذي يؤثر على التسطيح السطحي.
