تختلف الطرق الرئيسية الثلاث لربط قطع الجسور-المفاصل اللاصقة والمفاصل الرطبة والمفاصل الجافة-بشكل كبير في هيكلها وتقنيات البناء وخصائص الإجهاد والسيناريوهات القابلة للتطبيق. فيما يلي مقارنة مفصلة وشرح لهذه الطرق الثلاث:

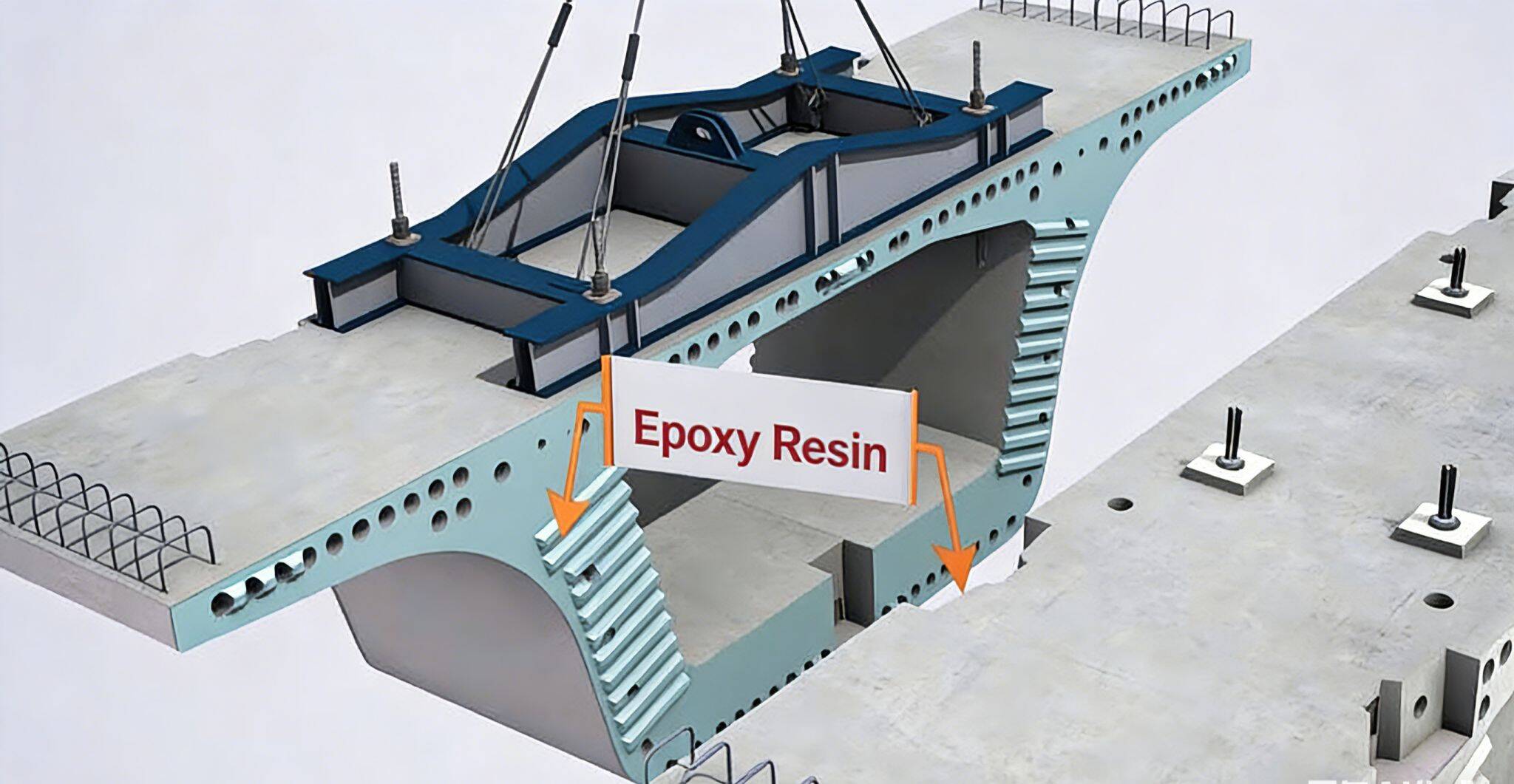

1. وصلة لاصقة

المادة الأساسية: لاصق راتنجات الإيبوكسي.

عملية البناء: ضع لاصق راتنجات الايبوكسي على الوجه النهائي للجزء المسبق ، ثم استخدم الضغط المسبق المؤقت للارتباط بإحكام وضغط الأجزاء المجاورة ، وتشكيل كامل بعد العلاجات اللاصقة.

خصائص القوة: الطبقة اللاصقة رقيقة جدا (عادة 1-2) ، مع القص القوي وقوة الضغط ، ولكن قوة الشد ضعيفة. لاصق راتنجات الإيبوكسي يغلف المفصل بفعالية ، ويمنع تسرب أيونات الكلوريد والرطوبة ، وله متانة جيدة.

السيناريوهات القابلة للتطبيق: تُستخدم بشكل أساسي لجسور قطاعية مسبقة الصنع مصنوعة من الخرسانة المجهدة (مثل الجسور المرتفعة الحضرية وجسور السكك الحديدية عالية السرعة) ، وهي حاليًا أكثر طريقة تجميع قطاعية سائدة.

المزايا: سرعة البناء السريعة ، المفاصل الملساء والكثيفة ، سلامة هيكلية جيدة ، ومتانة أفضل من المفاصل الرطبة.

العيوب: تتطلب دقة هندسية عالية للغاية للقطاعات الجاهزة ؛ لاصق راتنجات الإيبوكسي حساس لدرجة الحرارة والرطوبة ، ونافذة البناء قصيرة نسبيًا.

2. مفصل رطب

المادة الأساسية: الخرسانة المصبوبة في المكان (عادة خرسانة صغيرة التوسيع أو خرسانة عالية الأداء).

عملية البناء: تُترك فجوة بعرض معين (عادة 30-80 مسبق الصنع) بين شرائح البناء المتجاورة. بعد ربط تعزيز التوصيل ، يتم تركيب القوالب وصب الخرسانة. يتم تحرير المكامن المؤقتة بعد وصول الخرسانة إلى قوة التصميم.

الخصائص الهيكلية: يشكل المفصل الرطب اتصالاً صلباً مع شريحة مسبقة الصب من خلال التعزيز والخرسانة بعد الصب ، مما يؤدي إلى أقوى سلامة ، أي ما يعادل الهيكل المستمر. ومع ذلك ، فإن الشقوق الصغيرة عرضة للحدوث في المفصل بسبب الاختلافات في الانكماش والزحف.

السيناريوهات القابلة للتطبيق: تستخدم عندما تكون متطلبات السلامة الهيكلية مرتفعة للغاية ، أو عندما يكون التحكم الدقيق الهندسي للقطاعات غير كافٍ ؛ كما تستخدم عادة لأجزاء التوصيل من الهياكل المختلطة في المكان والمسبق الصنع.

المزايا: تحمل عالي (يمكن ضبط موضع التعزيز وعرض المفاصل) ، سلامة هيكلية جيدة ومقاومة التعب ؛ لا حاجة لقمة مسبقة الصنع عالية الدقة.

عيوب: يتطلب القوالب في الموقع ، تعزيز ربط ، صب ، وعلاج ، مما أدى إلى فترة بناء طويلة. عرضة للانكماش والزحف ، عرضة للشقوق واجهة. حساسة للطقس ، والبناء صعب في فصل الشتاء أو مواسم الأمطار.

3. مفصل جاف

المادة الأساسية: لا توجد مادة حشو (أو مواد تشحيم ومانع تسرب فقط).

عملية البناء: وجوه الجزء الجاهزة هي على اتصال مباشر (عادة مع مفاتيح القص). يتم تطبيق الإجهاد المسبق الدائم لضغط الأجزاء ، ويتم نقل قوة القص من خلال احتكاك سطح التلامس ومفاتيح القص.

خصائص الإجهاد: لا توجد قوة لاصقة في المفصل ؛ يتم الحفاظ على الاتصال بالكامل عن طريق الإجهاد المسبق. تحت التحميل المتكرر ، قد يفتح المفصل قليلاً ، لكن الأوتار المؤلمة تضمن عدم فصل الهيكل العام. تعتمد مقاومة القص على قوة الضغط العادية ومفاتيح القص.

السيناريوهات القابلة للتطبيق: شائعة الاستخدام في بناء الجسر القطاعي المبكر ؛ تستخدم الآن بشكل رئيسي للهياكل المؤقتة أو الجسور الثانوية أو المشاريع ذات الجداول الزمنية الضيقة للغاية. لا يزال يستخدم في الامتداد الجانبي أو الاقتراب من جسور بعض الجسور الطويلة.

المزايا: أسرع بناء (لا حاجة لانتظار المعالجة الغروانية أو معالجة الخرسانة) ؛ يمكن للقطاعات تحمل الحمل على الفور ؛ التفكيك السهل نسبيًا (مناسب للجسور المتحركة أو المؤقتة).

العيوب: المفاصل عرضة لتسرب المياه ، وقضبان الصلب عرضة للتآكل ؛ قد يحدث التآكل تحت الأحمال الطويلة الأجل ، مما يؤدي إلى فقدان الإجهاد المسبق ؛ لديها أسوأ متانة ومقاومة التعب ، مما يجعلها غير مناسبة للمناطق الزلزالية العالية أو السكك الحديدية الثقيلة.

مذكرات موجزة (لوضوح)

• مفصل الإيبوكسي هو الخيار الأكثر شيوعًا لجسور قطاعية مسبقة الصب دائمة ، توفر توازنًا للسرعة والمتانة والأداء الهيكلي.

• يُستخدم المفصل الرطب عندما يكون التحكم الهندسي أقل دقة أو عند الحاجة إلى أقصى قدر من الاستمرارية (على سبيل المثال ، عند الأرصفة أو في المحاذاة المنحنية).

• نادرًا ما يُستخدم المفصل الجاف الآن للجسور الدائمة بسبب مخاوف المتانة على المدى الطويل ، ولكنه لا يزال مفيدًا للهياكل المؤقتة أو القابلة للفك.
