في مجال التعزيز والإصلاح الهيكلي ، ظهرت ألواح ألياف الكربون مسبقة الإجهاد كحل تقني مفضل لتدعيم الهياكل مثل العوارض الخرسانية والجسور والمصانع الصناعية-بفضل مزاياها الأساسية ، بما في ذلك قدرات التعزيز النشطة ، وتعزيز قدرة تحمل الأحمال بكفاءة عالية ، والسيطرة الفعالة على الشقوق والانحراف.

من بين الموردين العديدين للألواح المصنوعة من ألياف الكربون المجهدة مسبقًا ، شركة تكنولوجيا بناء حصان شنغهاي ، ltd (حصان) تبرز كرائدة ومعترف بها في الصناعة ، وتتميز بخبرتها التقنية العميقة ، وقدرات التصنيع الشاملة لسلسلة كاملة ، والتطبيقات الهندسية لوضع المعايير. كمؤسسة وطنية عالية التقنية تجمع بين R & D ، والتصنيع ، والمبيعات ، والخدمات التقنية ، مواقف الحصان نفسه ك "خبير عالمي في تصنيع مواد التعزيز المتطورة" ؛ وبالتالي ، أصبحت أنظمة ألواح ألياف الكربون المجهدة مسبقًا معيارًا للجودة في كل من السوق المحلية الصينية والساحة الدولية.

نظام ألواح ألياف الكربون المجهدة مسبقًا للحصان (تم تطويره بالكامل داخل المنزل ؛ حواجز تقنية كبيرة)

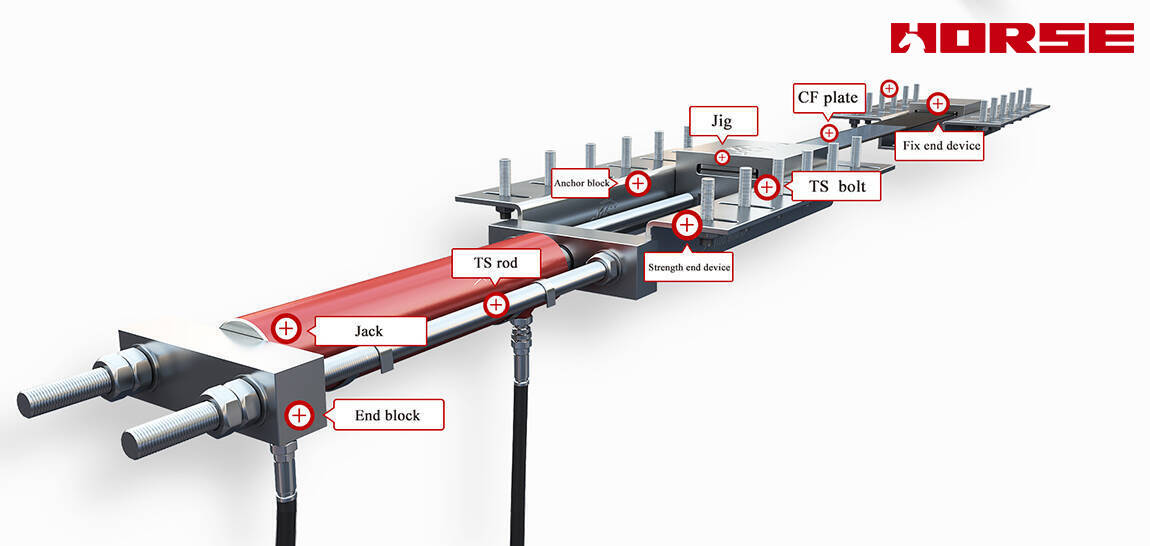

إن صفيحة ألياف الكربون المجهدة مسبقًا للحصان ليست مجرد مادة مستقلة ، بل هي نظام تعزيز كامل يدمج ألواح ألياف الكربون ، وأجهزة المراسي الحاصلة على براءة اختراع ، والمواد اللاصقة المتخصصة بلوحة الكربون. يتم تطوير جميع المكونات الأساسية الثلاثة بشكل مستقل وتصنيعها في المنزل ، مما يضمن بشكل أساسي توافق النظام وموثوقية التعزيز.

• لوح من ألياف الكربون المجهدة مسبقًا عالي الأداء (المادة الأساسية)

تستخدم هامر خيوط ألياف كربونية مستوردة من الدرجة الجوية ، مدمجة مع تركيبة راتنج معالجة حصرية بدرجة حرارة عالية ، وتقوم بتصنيع المنتج باستخدام خط إنتاج بولتروسيون ألماني ذكي. يتجاوز أداء المنتج بكثير المتطلبات القياسية الوطنية:

المواصفات الأساسية: متوفرة بأربعة محاور رئيسية ، في من من من من من من ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ثم تتراوح من 1.2 إلى 3.0 وعرض من 50 أو 100. الطول القياسي هو 100 متر لكل لفة ؛ قطع مخصص متاح عند الطلب.

معلمات الأداء الرئيسية:

قوة الشد: ≥ 2800 MPa (تصل إلى 3200 MPa + ، تتجاوز بكثير المعيار الوطني 2400 MPa)

معامل المرونة: ≥ 1.65 × 10 MPa

استطالة: ≥ 1.6 ٪

محتوى حجم الألياف: ≥ 6%

الاستقامة: تتحقق من خلال التحكم في درجة الحرارة باستخدام الحاسب الآلي وعمليات الجر الهيدروليكية ، مما يؤدي إلى انحراف ≤ 0.1 مم/م وصفر من الإجهاد الداخلي المتبقي.

• مرساة ذاتية القفل صلبة حاصلة على براءة اختراع (كفاءة أساسية)

المرساة بمثابة "قلب" نظام صفيحة الكربون المجهدة مسبقًا. مرساة ميكانيكية بحتة وصلبة وذاتية القفل للحصان هي منتج محمي ببراءة اختراع وطنية ؛ إنه يحل بشكل شامل نقاط الألم الحرجة في الصناعة المرتبطة بالمراسي التقليدية-على وجه التحديد ، حساسيتها للانزلاق ، وفقدان الإجهاد الكبير ، والاعتماد الزائد على الربط اللاصق للحمل.

مبدأ التثبيت: يستخدم هيكل "ضمان مزدوج" يجمع بين أسافين القفل الذاتي مع لقطة ميكانيكية. يضمن هذا التصميم أن قدرة تحمل الحمل لا تعتمد على المواد اللاصقة الهيكلية ، وبالتالي منع فشل التعب في الطبقة اللاصقة في ظل ظروف الإجهاد الشديد. وبالتالي ، فإن معدل فقدان الإجهاد على المدى الطويل لا يزال أقل من 3 ٪.

مزايا البناء: يتميز بتصميم وحدات يقلل من مساحة الشق المطلوبة بنسبة 75 ٪ وعمق الشق بنسبة 53 ٪ مقارنة بالمنتجات المماثلة ، مما يؤدي إلى الحد الأدنى من الضرر للهيكل الأصلي. التثبيت مريح للغاية ، ويعزز كفاءة البناء بحوالي 4.5 مرات ، والنظام متوافق تمامًا مع عمليات شد الحمولة الكبيرة (حتى 50 طنًا).

ضمان الدقة: يتم تصنيعها باستخدام مزيج من عمليات الختم المتكاملة وقطع الأسلاك الدقيقة ، تتميز المكونات بتحمل الأبعاد أقل من 0.1. وهذا يضمن توزيعًا موحدًا للإجهاد عبر صفيحة الكربون ، مما يزيل بفعالية مشاكل مثل قرصة الألواح أو تقسيمها.

• لاصق هيكلي بلوح كربون متخصص (دعم النظام)

المادة اللاصقة المصاحبة للوحة من ألياف الكربون هي مادة لاصقة إيبوكسي عالية الانسيابية معدلة. تتميز بخصائص ممتازة غير تبلد وقوة رابطة عالية ، مما يدل على توافق استثنائي مع كل من ألواح الكربون وركائز الخرسانة:

قوة رابطة الشد (السحب): ≥ 3.5 MPa (على ركائز الصلب) ؛ ≥ 2.5 MPa (على ركائز الخرسانة) - Hummer

مقاومة للشيخوخة والتآكل والتعب ؛ عمر خدمة مصمم لـ ≥ 50 سنة ؛ اجتاز بنجاح 16 اختبار متانة محدد عبر 5 فئات متميزة.

صديقة للبيئة وغير سامة ؛ معتمدة من قبل منظمات المعايير الدولية ، بما في ذلك ASTM و iso9001.

مشاريع قياسية: ملايين الأمتار في التطبيق-التحقق من البراعة التقنية الأساسية

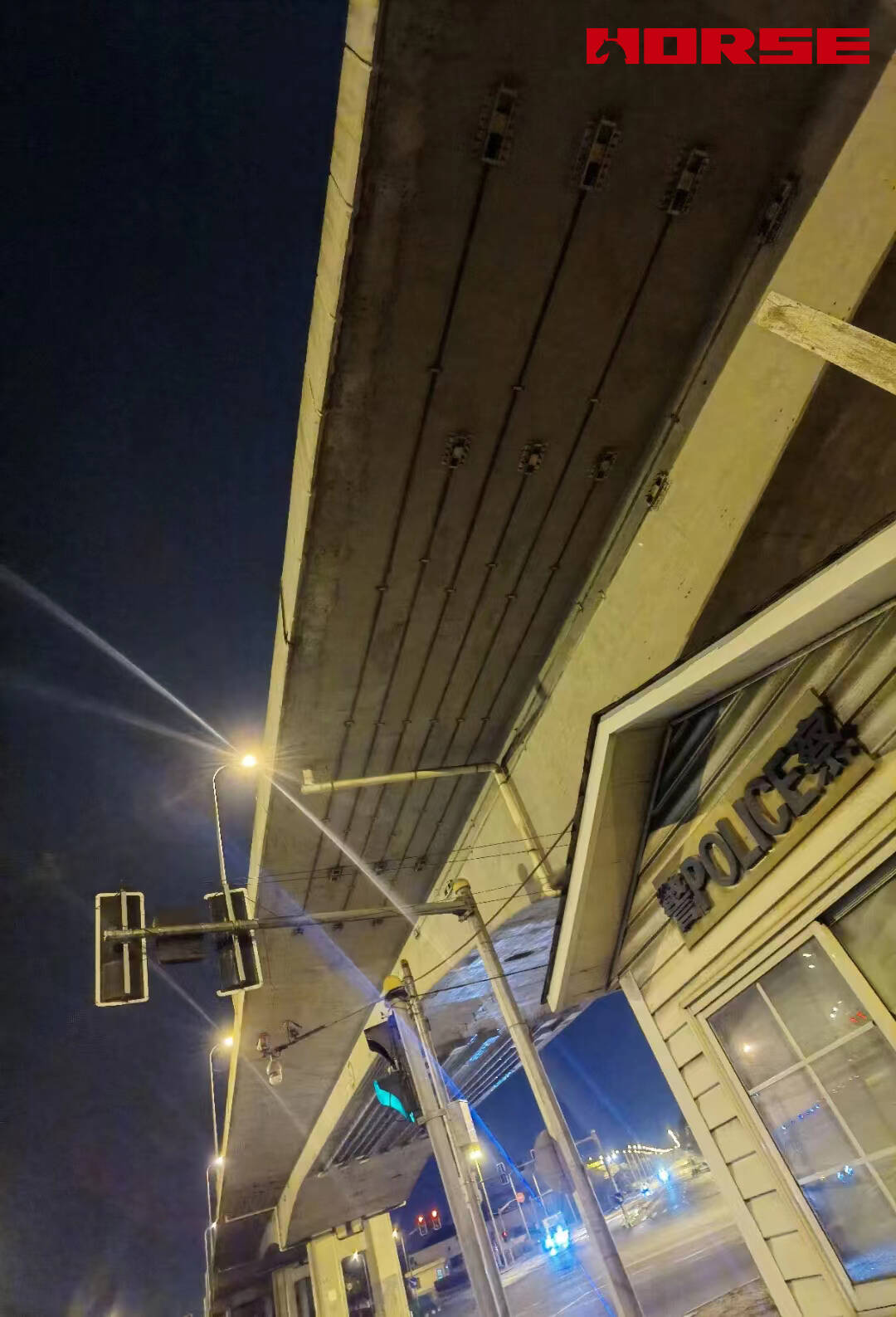

برز نظام ألواح ألياف الكربون المجهدة مسبقًا للحصان كخيار مفضل لمشاريع تعزيز البنية التحتية واسعة النطاق في جميع أنحاء الصين. حتى الآن ، تم تطبيقه بنجاح على مئات من جسور الطرق السريعة والجسور البلدية والهياكل الصناعية. وتشمل الأمثلة البارزة ما يلي:

جسر نهر Wuhan Junshan Yangtze: أكبر مشروع لتقوية ألواح الكربون المجهدة مسبقًا في الصين ، يتضمن التركيب المتزامن لـ 3220 مجموعة أنظمة. وعزّزت هذه المبادرة من 46 مقاربة للجسور (يبلغ إجمالي طولها 1380 مترًا) ، مما يعزز بشكل فعال قدرة تحمل حمولة الجسر ، ويتحكم في التشقق الهيكلي ، ويطيل عمر خدمته لأكثر من 30 عامًا.

الطريق السريع بين الصين وشانغهاي ، وجسر رونيانغ ، وجسر تايتشو: تم إجراء عمليات إصلاح وتعزيز شاملة على أكثر من مائة جسر على الطريق السريع ، مما أدى إلى حل المشكلات المتعلقة بتكسير العارضة وعدم كفاية القدرة الحاملة الناجمة عن أحمال المرور الثقيلة.

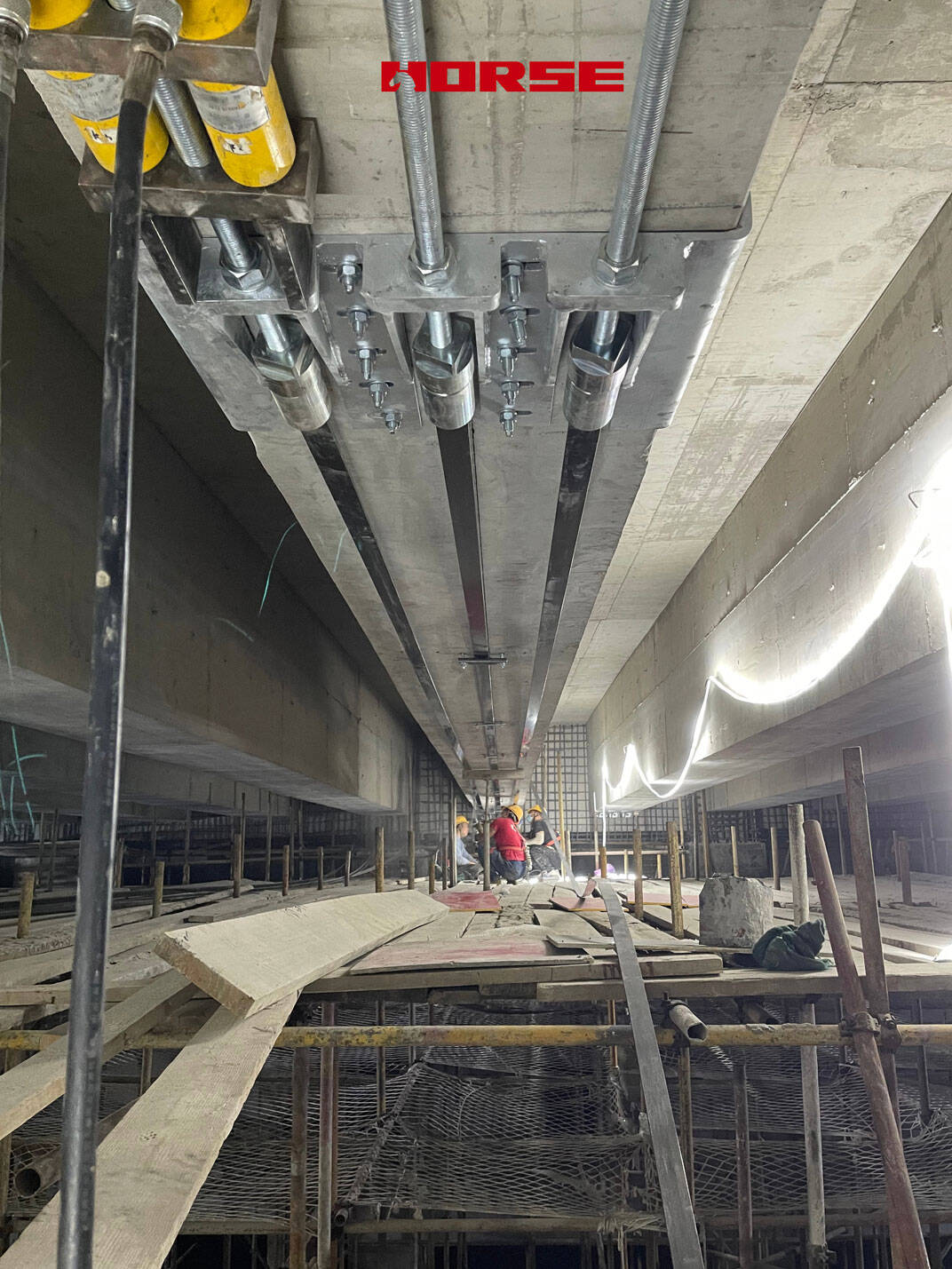

تجديد المصنع الصناعي والمباني القائمة: مشاريع تقوية رافعات الرافعات ، وبلاط الأرضيات ، وعوارض الإطار-تعزيز قدرة تحمل الهيكل بكفاءة مع تقصير دورات البناء وتقليل تكاليف التجديد.
