ما هولوح بوليمر مقوى من ألياف الكربون (CFRP)تعزيز ؟

تعزيز لوحة من ألياف الكربون هو تقنية تستخدم على نطاق واسع في مجال تعزيز الهيكلية. تتميز بقوتها العالية وطبيعتها الخفيفة ومقاومة التآكل وسهولة التركيب ، ويتم تطبيقها على نطاق واسع في تعزيز وتجديد الهياكل الخرسانية-بما في ذلك بلاط الأرضيات والحزم والجدران والجسور. مقارنة بالطرق التقليدية مثل تقوية ألواح الصلب المستعبدة أو تكبير القسم ، فإن تقوية ألواح ألياف الكربون تلغي الحاجة إلى تقطيع الركازة ، وتتميز بدورة بناء أقصر ، ولا تزيد من الحمل الميت للمبنى ؛ وبالتالي ، فقد أصبح الحل السائد لتجديد هياكل الشيخوخة ، ترقيات سعة التحميل ، وإصلاح الكراك.

الاعتبارات الرئيسية لإعداد الركيزة الخرسانية

1. تقييم قوة الركيزة

يجب ألا تقل قوة الركيزة الخرسانية التي يجب ربطها بالصفائح الكربونية عن الدرجة C25. إذا كانت الخرسانة تظهر صنفرة أو رخاوة أو قوة غير كافية ، فلا يمكن ربط صفائح الكربون مباشرة ؛ يجب أن تخضع الركيزة أولاً لمعالجات تقوية واختراق. الفشل في القيام بذلك يحمل مخاطر عالية من التغلغل الكامل.

2. طحن وتنظيف الركيزة

قبل الإنشاء ، يجب وضع سطح خرساني لأسفل لإزالة البقع الزيتية والغبار وطبقات التقشير والركام السائب ، مما يعرض ركيزة خرسانية صلبة مستوية. تتطلب المناطق ذات التلوث النفطي الشديد التنظيف بمذيبات لضمان خلو الركيزة من الشوائب والملوثات. عند الانتهاء من الطحن ، يجب استخدام منفاخ عالي الضغط لإزالة الغبار ، وضمان بقاء الطبقة السفلية جافة ونظيفة.

3. علاج الشقوق والعيوب

إذا كانت هناك شقوق هيكلية على أسطح الحزم أو الألواح ، فيجب إجراء معالجات الحقن والختم أولاً. يجب إحكام إغلاق الشقوق الدقيقة باستخدام مانع تسرب للسطح ، بينما تتطلب الشقوق الأوسع من 0.2 حقن بمادة لاصقة منخفضة الضغط. قد لا يتم البدء في بناء لوحة ربط الكربون إلا بعد علاج التصدع واستقراره. المناطق التي تظهر سطح العسل ، تأليب ، أو المنخفضات يجب إصلاحها وتسوية باستخدام لاصق التسوية.

4. الشطب من زوايا داخلية وخارجية

يجب أن تكون جميع الزوايا الداخلية والخارجية للهيكل الخرساني مطحونة في شافطات مستديرة بنصف قطر لا يقل عن 20. مواقع الزاوية اليمنى عرضة لتركيز الإجهاد ؛ يمكن أن يؤدي ربط صفائح الكربون مباشرة بهذه الزوايا إلى تلف الصفائح أو تشققها. هذه تفاصيل مهمة في عملية البناء يتم تجاهلها بشكل متكرر-ولكن بشكل خطأ.

ربط عملية البناء والاعتبارات الرئيسية

1. النقاط الرئيسية لتطبيق التمهيدي

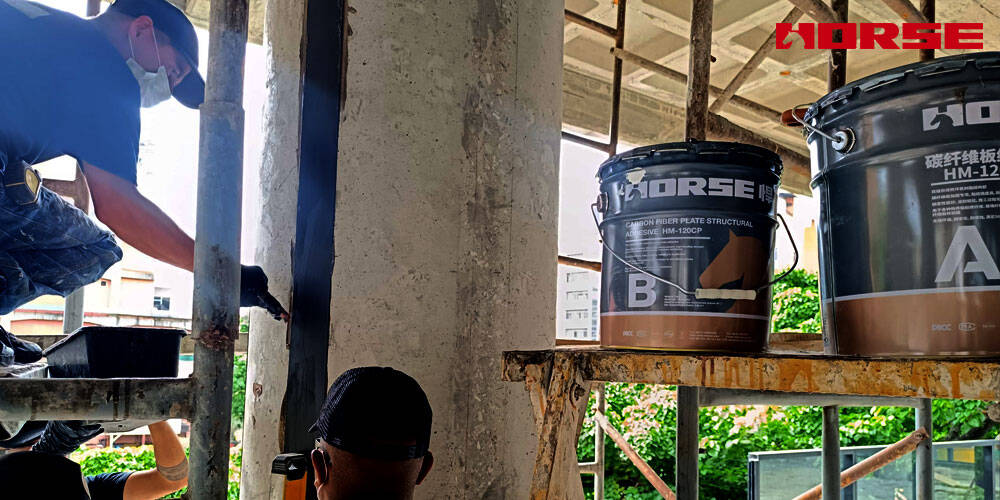

عند الانتهاء من إعداد الركيزة ، وتطبيق لاصق التمهيدي بالتساوي. يجب أن تكون الطبقة اللاصقة بسمك موحد ، وخالية من البقع المفقودة ، ودون أي ترهل. الوظيفة الأساسية للبرايمر هي اختراق الركيزة الخرسانية وتعزيز قوة الترابط. انتقل إلى المرحلة التالية فقط بعد أن يصبح التمهيدي جاف السطح وغير مبتذل للمس ؛ التطبيق المباشر على التمهيدي الرطب ممنوع منعا باتا.

2. متطلبات تطبيق اللصق على الألواح

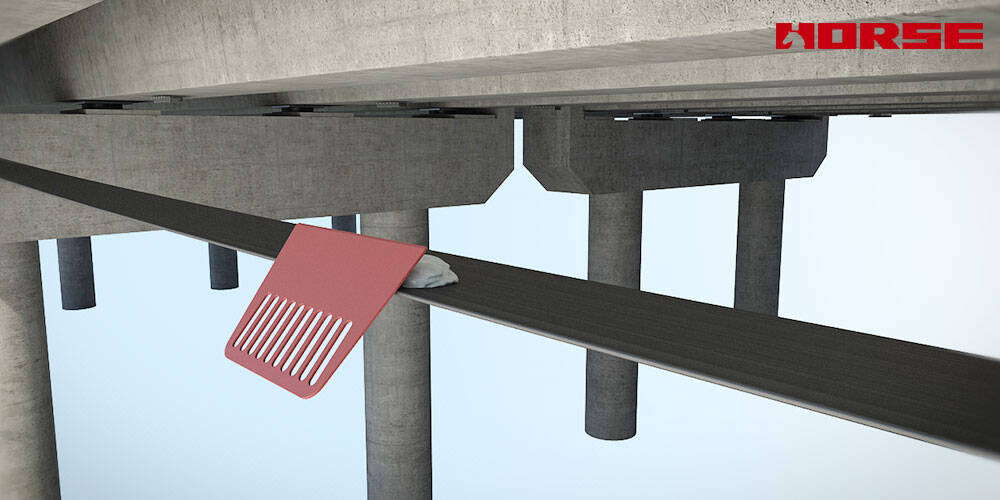

تطبيق لاصق الترابط الإيبوكسي بالتساوي على سطح الترابط للوحة ألياف الكربون. تحكم بعناية في سمك الطبقة اللاصقة لضمان التغطية الكاملة ، خالية من الانقطاعات أو الفراغات. يمكن أن يؤدي تطبيق اللصق غير المتكافئ بسهولة إلى تكوين فقاعات الهواء والفراغات ، مما يقلل من قدرة تحميل الترابط.

3. لوحة الكربون الترابط وإزالة الهواء

محاذاة وربط لوحة ألياف الكربون بدقة. مرة واحدة المستعبدين ، استخدم أسطوانة متخصصة للف فوق اللوحة بشكل متكرر في اتجاه واحد لطرد أي هواء محبوس تمامًا ، مما يضمن الاتصال الحميم بين صفيحة الكربون والركيزة الخرسانية. أثناء عملية التثبيت ، تجنب بشدة نقل صفيحة الكربون بشكل متكرر ، لأن هذا يمكن أن يسبب إزاحة لاصقة ويؤدي إلى تكوين فقاعات الهواء البينية.

4. مواصفات التثبيت والتداخل

يجب تنفيذ أطوال التداخل وأطوال التثبيت للصفائح الكربونية بما يتوافق تمامًا مع رسومات التصميم الهيكلي ؛ يحظر تماما التخفيض التعسفي لأبعاد التثبيت. لتدعيم الحزم والألواح ذات المسافات الكبيرة ، يجب تثبيت شرائط تثبيت إضافية في النهايات لمنع رفع الحافة أو debonding تحت الحمل الهيكلي. عند ترتيب ألواح كربون متعددة ، تحكم بدقة في التباعد بين الصفائح ؛ يحظر بشدة التعبئة الكثيفة التعسفية أو التثبيت المنحرف.

الاعتبارات الرئيسية لبيئة البناء والتحكم في درجة الحرارة

تعتمد أنظمة تقوية ألياف الكربون على آلية معالجة قائمة على الإيبوكسي وبالتالي تفرض متطلبات صارمة على بيئة البناء. يجب الحفاظ على درجة الحرارة المحيطة أثناء البناء ضمن نطاق 5 درجة مئوية إلى 35 درجة مئوية. إذا انخفضت درجة الحرارة إلى أقل من 5 درجات مئوية ، فإن عملية معالجة الإيبوكسي تتباطئ بشكل كبير ؛ على العكس من ذلك ، يمكن أن يؤدي التعرض لدرجات الحرارة العالية أو أشعة الشمس المباشرة إلى سلخ سطح المادة اللاصقة قبل الأوان وعلاج داخلي غير مكتمل. يمنع منعًا باتًا البناء في الهواء الطلق أثناء الأمطار أو الرطوبة العالية أو الظروف الجوية العاصفة والمتربة. علاوة على ذلك ، يجب أن يكون سطح الركيزة خاليًا من بقع الماء أو المياه الراكدة ، لأن البيئة الرطبة ستقوض بشدة قوة الترابط.

بالإضافة إلى ذلك ، يُمنع منعًا باتًا اللهباب المكشوف والتدفئة بدرجة الحرارة العالية في موقع البناء. نظرًا لأن مواد لاصقة الإيبوكسي الهيكلية عبارة عن مواد قابلة للاشتعال ، فإن التعرض لدرجات الحرارة المرتفعة لا يشكل خطرًا على السلامة فحسب ، بل إنه يحط أيضًا من الخواص الميكانيكية لللاصق.

النقاط الرئيسية لعلاج وصيانة وحماية ما بعد التعزيز

1. مدة المعالجة

في ظل درجات الحرارة المحيطة العادية البالغة 25 درجة مئوية ، يجب ألا تقل فترة علاج تقوية صفيحة الكربون عن 7 أيام. خلال فترة المعالجة ، تُحظر التأثيرات والاهتزازات وحركة السير بالقدم ؛ علاوة على ذلك ، يُمنع منعًا باتًا تطبيق الأحمال الهيكلية قبل الأوان لمنع فشل المادة اللاصقة-مما قد يؤدي إلى تخفيف اللوح أو تفكيكه-قبل الشفاء التام من المادة اللاصقة. في ظروف الطقس ذات درجات الحرارة المنخفضة ، يجب تمديد فترة المعالجة.

2. معالجة حماية السطح

ألواح من ألياف الكربون عرضة للأشعة فوق البنفسجية واللهب المكشوف ؛ لذلك ، يجب ألا تترك مكشوفة لفترات طويلة بعد اكتمال أعمال التعزيز. يجب وضع طبقة سطح واقية-مثل الملاط المقاوم للحريق أو الطبقة المضادة للتآكل أو الجص الزخرفي-على السطح لمنع التدهور الناجم عن التعرض للأشعة فوق البنفسجية والضرر الناتج عن التأثيرات الخارجية أو السحجات.

3. قيود الاستخدام بعد التعزيز

بالنسبة لمكونات العارضة واللوح المقوى ، يُحظر تمامًا الحفر أو الحز أو إزميل داخل المنطقة المقواة. مثل هذه الإجراءات يمكن أن تؤثر على سلامة نظام ألياف الكربون الحامل ، وبالتالي خلق مخاطر السلامة الهيكلية المحتملة.

ملخص المفاهيم الخاطئة الشائعة في تعزيز لوحة ألياف الكربون

-سوء الفهم 1: تطبيق اللوحة مباشرة دون طحن الركيزة أو إزالة الغبار ؛ هذا يجعلها عرضة للغاية لتطليل الأطراف وفشل اللصق لاحقًا.

-المفهوم الخاطئ 2: استخدام مواد لاصقة بديلة بدلاً من راتنج الإيبوكسي الهيكلي المحدد.

-سوء الفهم 3: الفشل في شطب الزوايا الداخلية والخارجية ؛ تطبيق الصفائح مباشرة فوق الزوايا اليمنى الحادة يؤدي إلى كسر اللوحة.

-الاعتقاد الخاطئ 4: تطبيق اللصق بشكل غير متساوٍ أو الفشل في طرد الهواء بشكل صحيح ، مما يؤدي إلى فراغات هواء داخلية كبيرة.

-المفهوم الخاطئ 5: تطبيق الأحمال الهيكلية قبل اكتمال فترة المعالجة ، مما يمنع التعزيز من تحقيق قوة التصميم المطلوبة.

-مفهوم خاطئ 6: اختيار ألواح ألياف الكربون منخفضة التكلفة وغير القياسية ؛ عدم كفاية قوة الشد يخلق مخاطر كبيرة على السلامة.

ملخص معايير القبول

يتطلب القبول الرسمي لمشاريع تقوية الألواح المصنوعة من ألياف الكربون الامتثال للمعايير التالية: يجب أن تلتزم أطوال تحديد المواقع والمسافات والمراسي للألواح الكربونية بدقة بالمواصفات المحددة في رسومات التصميم ؛ يجب أن يكون السطح خاليًا من الفراغات وحواف التجعيد وتبطين الأسطح ؛ يجب أن تكون الطبقة اللاصقة موحدة ، مليئة بالكامل وخالية من فقاعات الهواء المرئية ؛ ويجب أن تظل الطبقة الواقية على سطح الركيزة سليمة ، مما يضمن الاستقرار الهيكلي للعنصر المعزز. يجب التحكم بدقة في مدى المناطق الملغَة ؛ ويجب إزالة أي أقسام تتجاوز الحدود المسموح بها وإعادة ربطها لضمان أن جودة التعزيزات تلبي جميع المعايير المطلوبة.
