في السنوات الأخيرة ،بوليمر مقوى من ألياف الكربون (CFRP)أصبحت واحدة من أكثر المواد عالية الأداء المستخدمة على نطاق واسع في تقوية الهيكل ، بما في ذلك إصلاح المباني وإعادة تأهيل الجسور والتحديث الزلزالي وتحسين القدرات الهيكلية. ومع ذلك ، فإن السوق مليء بأنواع مختلفة من منتجات ألياف الكربون ، ويفتقر العديد من المهندسين والمقاولين ومديري المشاريع إلى توجيه واضح بشأن ألياف الكربون التي يمكن استخدامها بأمان لتقوية الهيكل.

بصفتنا شركة مصنِّعة محترفة لمواد التقوية الهيكلية المتوافقة مع الرموز الدولية ، نقدم هذا الدليل الفني المتعمق لمساعدتك على التمييز بين مواد ألياف الكربون القابلة للتطبيق وتجنب المخاطر الهيكلية المحتملة الناجمة عن الاختيار غير الصحيح للمواد.

ليس كل ألياف الكربون مصممة للاستخدام الهيكلي

يمكن تقسيم منتجات ألياف الكربون إلى درجة صناعية ودرجة زخرفية ودرجة هيكلية.

التقوية الهيكلية عبارة عن تطبيق هندسي محمل ينطوي على قوة طويلة الأجل ومقاومة التعب والمتانة والسلامة الهيكلية. لذلك ، يمكن استخدام أنظمة ألياف الكربون عالية الأداء والمتوافقة مع الكود فقط.

ألياف الكربون منخفضة الجودة ، ألياف الكربون الزخرفية ، ألياف الكربون الصناعية ذات السحب الكبير ، ومنتجات ألياف الكربون غير الهيكلية لا يمكن أن تلبي متطلبات الأداء الهيكلي ويجب حظرها بشدة في مشاريع التعزيز الهيكلي.

ألياف الكربون المؤهلة لتعزيز الهيكلية

(1) معيار المواد الخام: ألياف كربون مستمرة قائمة على panong

وفقًا لرموز التصميم الدولية بما في ذلك ACI 4440 (الولايات المتحدة الأمريكية) ، fib TG9.3 (أوروبا) ، ISO 10406 ، ومعايير التعزيز الهيكلي الوطنية الرئيسية:

يتم التعرف فقط على ألياف الكربون المستمر القائم على البولي أكريلونيتريل (PAN) لتقوية الهيكل.

ألياف الكربون المستندة إلى بيتشوس ، ألياف الكربون المجدد ، وألياف الكربون المعاد تدويرها لا تفي بمتطلبات معامل الاستقرار وأداء السندات.

(2) معيار حجم السحب:> لا يسمح بـ 24K

هذا مؤشر حاسم في كثير من الأحيان يساء فهمه في الصناعة.

ألياف الكربون 12K و 24K مقبولة دوليًا للتقوية الهيكلية.

إنها تتميز بترتيب موحد من الألياف ، وخواص ميكانيكية مستقرة ، وشرب جيد بالراتنج ، والترابط الموثوق ، ونقل القوة المتسق.

ألياف الكربون فوق 24K (مثل 48K ، 50K ، 60K) ليست مناسبة لتقوية الهيكل الهيكلي.

وتشمل الأسباب:

• سوء التوحيد وتوزيع الضغط غير المتكافئ

• معدل استخدام فعال منخفض لقوة الشد

• صعوبة التلقيح بالكامل ، مما يؤدي إلى ضعف الترابط الداخلي

• لا يلبي متطلبات الاستقرار للرموز الهيكلية

• قد يسبب الفشل المبكر في ظل الحمل الديناميكي أو الإجهاد على المدى الطويل

(3) شكل المنتج: CFRP الهيكلي أحادي الاتجاه قابل للتطبيق

للتقوية الهيكلية ، الأشكال التالية معترف بها عالميًا:

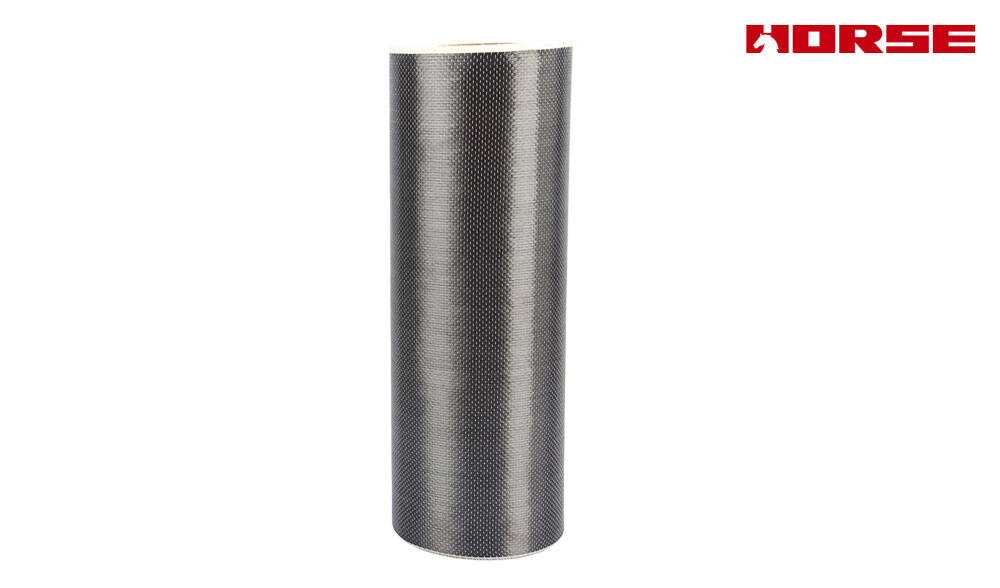

• نسيج ألياف الكربون أحادي الاتجاه (قماش CFRP)

المادة الأكثر استخدامًا لتقوية الانثناء ، وتقوية القص ، والحبس الزلزالي للحزم والألياف والأعمدة والجدران.

يتم ترتيب جميع الألياف في اتجاه واحد لتوفير أقصى قوة شد.

المواصفات النموذجية: 200 جم/متر مربع ، 230 جم/متر مربع ، 300 جم/متر مربع ، 600 جم/متر مربع.

• أطباق CFRP المعالجة مسبقًا

تستخدم في تقوية الجسور ، والأعضاء الهيكلية عالية الحمل ، والمشاريع التي تتطلب معامل عالي ومتانة عالية.

المواصفات النموذجية: 1.2 ، 1.4 ، ،

• شرائط مركبة على السطح (NSM) CFRP

مدمجة في أخاديد خرسانية لحماية أفضل وكفاءة تعزيز أعلى.

(4) مواد مطابقة: نظام راتنجات الإيبوكسي الهيكلي الخاص

ألياف الكربون وحدها لا يمكن أن تعزز الهياكل. يجب أن يشكل نظام CFRP كامل مع راتنج الإيبوكسي الهيكلي المتوافق مع الشفرة.

يجب أن يفي نظام الراتنج بما يلي:

• قوة ارتباط عالية للخرسانة والفولاذ

• مقاومة جيدة للحرارة الرطبة الشيخوخة

• لزوجة منخفضة للتشريب الكامل

• متوافق مع ألياف الكربون

• تقارير اختبار مؤهلة وفقًا لمعايير ACI 410 أو EN

منتجات ألياف الكربون محظورة لتقوية الهيكل

لضمان السلامة الهيكلية ، يجب استبعاد المواد التالية:

• ألياف الكربون مع حجم السحب أكثر من 24K

غير مستقر ، وغير متوافق مع الكود ، ومخاطر عالية للفشل.

• ألياف الكربون المفروم ، مسحوق الكربون ، لباد الكربون

لا يمكن للألياف المتقطعة تشكيل قوة شد مستمرة.

• قماش مزخرف من ألياف الكربون (نسيج قطني 3K ، لامع ، ملون ، منقوش)

قوة منخفضة ، لا توجد شهادة هيكلية ، للمظهر فقط.

• ألياف الكربون ذات الأساس أو المعاد تدويرها

لا يلبي متطلبات الأداء الهيكلي.

• منتجات بدون تقارير اختبار رسمية أو شهادات المصنع أو بيانات متوافقة مع الكود

تعتبر أي مادة تقوية بدون بيانات كاملة غير مؤهلة.

الأداء الميكانيكي الرئيسي لهيكل CFRP Faric المؤهل

لتلبية المعايير الدولية ، يجب أن تحقق مواد CFRP بشكل عام:

قوة الشد: ≥ 3400 MPa

معامل المرونة: ≥ 230 جيجابايت

الاستطالة عند الكسر: ≥ 1.6 ٪

قوة الرابطة الفعالة: ≥ 2.5 MPa (إلى الخرسانة)

تضمن هذه القيم أن تعمل المادة معًا مع الهيكل تحت الحمل دون تلف سابق لأوانها.

رسالة من الشركة المصنعة

التقوية الهيكلية تتعلق بالسلامة ، وليس فقط تطبيق المواد.

كشركة مصنعة مهنية تركز على مواد تقوية الهيكل ، ننتج أنظمة CFRP أحادية الاتجاه 12K و 24K متوافقة تمامًا مع المعايير الدولية ACI ، fib ، و ISO.

نحن لا نوفر منتجات ألياف الكربون غير الهيكلية أو الزخرفية أو منخفضة الجودة. مهمتنا هي توفير مواد موثوقة ومتوافقة مع الرموز وعالية الأمان لمشاريع البناء العالمية.

إذا كنت بحاجة إلى دعم في اختيار المواد أو اقتراحات التصميم أو إرشادات البناء ، فلا تتردد في الاتصال بفريقنا الفني المحترف.

اختر CFRP الآمن. بناء هياكل آمنة.
