أثناء الخدمة طويلة الأجل للجسور الخرسانية المقواة والمجهدة مسبقًا ، تكون أعضاء الانحناء الهيكلي-مثل العوارض الرئيسية ، والعوارض العلوية ، وعوارض الصناديق الصغيرة-عرضة لمختلف الأمراض الهيكلية. وتشمل هذه التصدعات ، وتدهور الصلابة ، وتراكم الانحراف المتبقي ، والتآكل المعزز ، وانخفاض القدرة على حمل الأحمال ، وكل ذلك ناتج عن التأثيرات المقترنة لأحمال المركبات المتناوبة ، ودورات درجة الحرارة والرطوبة ، ودورات تجميد الذوبان ، والكربنة ، ودخول أيون الكلوريد.

استخدام التعزيزألواح بوليمر مقوى بألياف الكربون (CFRP)تمثل تقنية تقوية جديدة ، بأقل قدر ممكن من التدخل ، وذات كفاءة عالية ، ودائمة. إنه يتيح معالجة العيوب الهيكلية وتعزيز احتياطات السلامة الحاملة دون تغيير النظام الهيكلي الأصلي للجسر.

خصائص المواد وآلية التعزيز الهيكلي لألواح ألياف الكربون

يتم تصنيع ألواح ألياف الكربون عن طريق صب وعلاج خيوط ألياف الكربون المستمرة مع راتنج الإيبوكسي المعدل. بالمقارنة مع نسيج ألياف الكربون ، فإنها توفر مزايا متميزة مثل استمرارية الألياف ، وتوزيع موحد للإجهاد ، ومعامل مرن مستقر ، ومقاومة فائقة للتقشير. وبالتالي ، فهي بمثابة مادة متخصصة وعالية الأداء مصممة خصيصًا لتقوية الجسور. ألواح ألياف الكربون المستخدمة عادة في هندسة تعزيز الجسور تمتلك عادة قوة شد تبلغ ≥ 2800 ميغا باسكال ومعامل مرن يبلغ ≥ 165 جيجا باسكال ؛ علاوة على ذلك ، بكثافة تبلغ ربع كثافة الفولاذ فقط ، فهي تتميز بالقوة الاستثنائية ومقاومة التعب ومقاومة التآكل ، وغياب التشوه البلاستيكي.

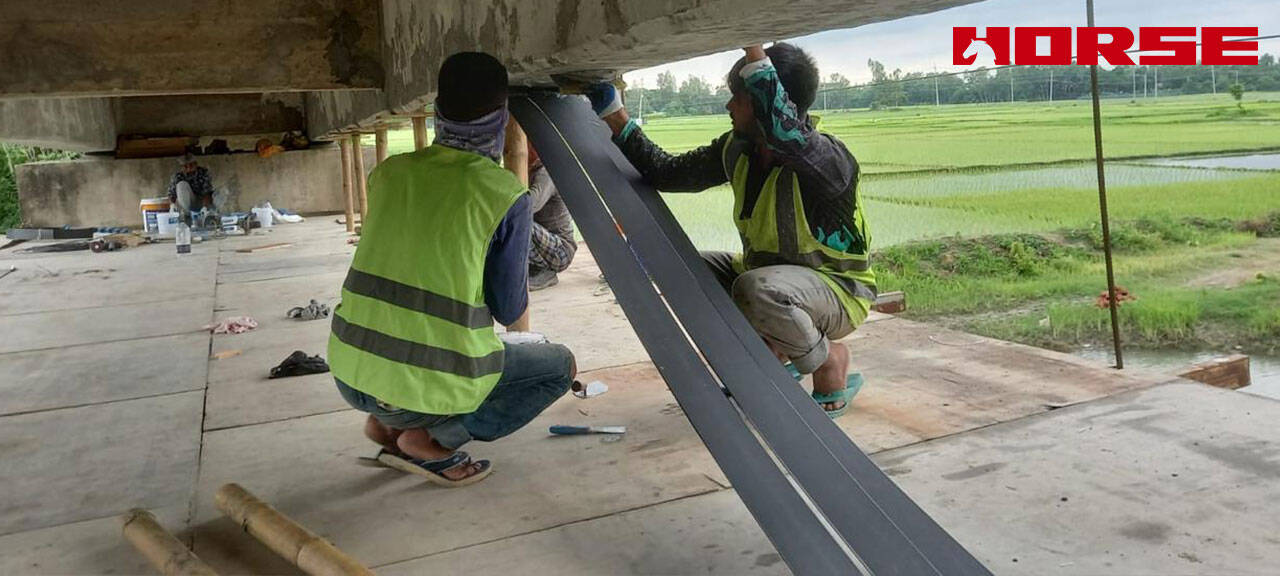

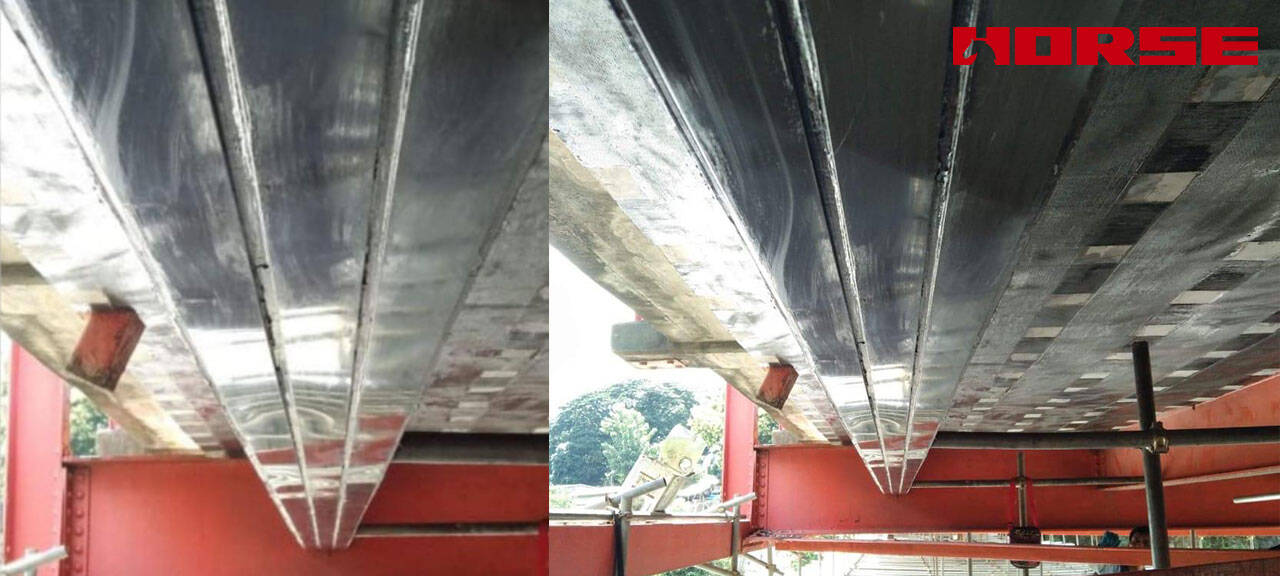

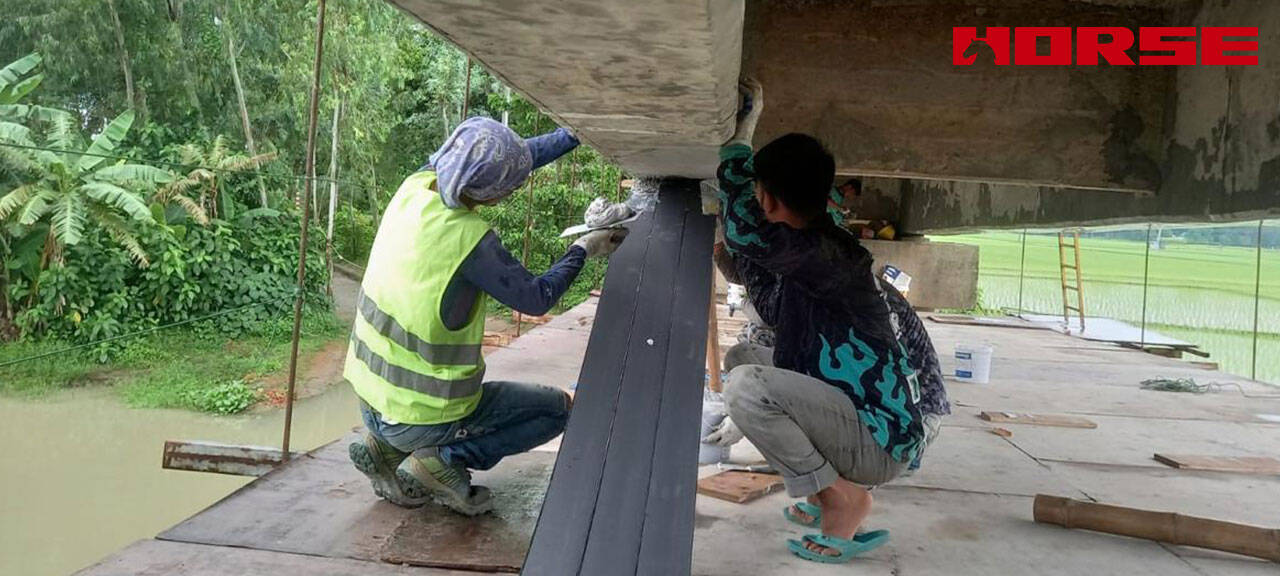

عندما يتعرض عضو الانحناء الخرساني المسلح للتحميل ، تتحمل قوى الشد داخل منطقة التوتر في المقام الأول عن طريق تعزيز الفولاذ الطولي. ومع ذلك ، غالبًا ما تعمل الجسور المتعثرة في حالة متصدع ، مما يؤدي إلى مستويات إجهاد زائدة داخل تقوية الفولاذ وتصلب هيكلي غير كافٍ. يتضمن التعزيز باستخدام صفائح ألياف الكربون ربط الصفائح بمناطق التوتر الأقصى على العضو الهيكلي-عادةً ما يستخدم لاصق إيبوكسي هيكلي متخصص-وبالتالي إنشاء نظام حمل تآزري يشتمل على الخرسانة ، وتعزيز الفولاذ ، وصفيحة ألياف الكربون. تحت الأحمال المطبقة ، يتم تحقيق نقل الإجهاد عبر الواجهة من خلال مزيج من الترابط اللاصق والتشابك الميكانيكي. تفترض لوحة ألياف الكربون جزءًا كبيرًا من إجهاد الشد ، مما يقلل بشكل فعال من مستويات التوتر داخل تقوية الفولاذ ، ويقيد انتشار التشقق ، ويحد من الانحراف الرأسي للحزمة أو الألواح. في نهاية المطاف ، هذه العملية تعيد وتعزز صلابة الانثناء وقدرة تحمل الحمل للعضو الهيكلي ، مع تحسين أداء التعب الكلي للهيكل في وقت واحد.

مزايا ألواح ألياف الكربون مقارنة بطرق تعزيز الجسر التقليدية

مقارنة بتقنيات التعزيز التقليدية ، يتوافق تقوية ألواح ألياف الكربون تمامًا مع المتطلبات الحديثة لتقوية الجسور-وتحديدًا كونها "طفيفة التغلغل ومنخفضة الاضطراب وطويلة الأمد وفعالة من حيث التكلفة". مزاياه الأساسية هي كما يلي:

1. تآزر هيكلي ممتاز ودقة عالية في التعزيز: يتطابق المعامل المرن لألواح الكربون بشكل وثيق مع تعزيز الخرسانة والفولاذ ، مما يؤدي إلى التخلص من مشكلات مثل تأخر الإجهاد أو التغيرات المفاجئة في الصلابة. وهذا يسمح بتعويض دقيق للعيوب الهيكلية في القدرة على تحمل الحمل والصلابة ، وحل العيوب الهيكلية الحرجة بشكل فعال مثل التشقق المفرط والانحراف. وبالتالي ، فإن الهيكل المعزز يعرض توزيع إجهاد موحد ومستقر.

2. بدون حمل إضافي ؛ بدون تغيير في الهيكل الأصلي: الصفائح الكربونية رقيقة للغاية (عادة 1.2-3.0) مع وزن ذاتي ضئيل ؛ وبالتالي ، لا يضيف التعزيز حملاً ميتًا إضافيًا إلى الجسر. علاوة على ذلك ، لا تغير العملية نظام نقل قوة الهيكل أو أبعاد التخليص أو محاذاة السطح ، ولا تسبب ضغطًا إضافيًا على الأركائز أو الدعائم أو الأساسات. وهذا يجعلها مناسبة بشكل مثالي للتعزيز في البيئات المقيدة ، مثل الجسور الحضرية والجسور ذات المناظر الخلابة.

3. مقاومة للطقس ومتينة ؛ تكلفة دورة حياة منخفضة: هذه الطريقة تحل تمامًا المشكلة الشائعة لتآكل الصفائح الفولاذية المرتبطة بالتقوية التقليدية من الفولاذ المستعبدين. تمتلك صفائح الكربون خواص كيميائية مستقرة ، مما يوفر مقاومة ممتازة للأحماض والقلويات ودورات تجميد الذوبان والشيخوخة الناجمة عن طريق التصوير الفبتحت البنفسجية. أنها تضمن أداء طويل الأجل ومستقر حتى في ظل ظروف خارجية معقدة. يتميز النظام المعزز بفترة خدمة تزيد عن 30 عامًا ، مما يقلل بشكل كبير من تكاليف الصيانة والإصلاح والتجديد في المستقبل.

4. كفاءة بناء عالية ؛ الحد الأدنى من تعطل حركة المرور: تستخدم العملية في المقام الأول تقنيات "جافة" أو "شبه جافة" ، مما يلغي الحاجة إلى الآلات الثقيلة أو عمليات الخرسانة الرطبة. ومن خلال إجراءات مبسطة وفترات علاج قصيرة ، فإنه يسهل البناء "نصف العرض"-مما يسمح بإعادة فتح ممرات المرور بسرعة-مما يقلل إلى حد كبير من تعطل تدفق حركة المرور على الطرق الحضرية الرئيسية والطرق السريعة الرئيسية.

5. تطبيق واسع ؛ يدعم التعزيز المركب: يمكن استخدام الصفائح الكربونية بشكل مستقل لتقوية الانحناء ، أو يمكن دمجها في نظام تقوية مركب-جنبا إلى جنب مع حشو الكراك ، وتعزيز قص النسيج الكربوني ، والمراسي النهائية-لمعالجة العيوب الهيكلية المعقدة عبر مجموعة واسعة من مكونات الجسر ، بما في ذلك عوارض الصندوق ، تي الحزم ، والقطع المجوفة.

نطاق الانطباق وحدودهلوحات من ألياف الكربون

هذه التقنية مناسبة لتقوية الجسور التي تتميز بركائز خرسانية سليمة ذات قوة كافية ، حيث تقتصر أوجه القصور على القدرة غير الكافية للحمل ، أو تدهور الصلابة ، أو التشقق ، أو الانحراف الزائد. بالنسبة للجسور التي تظهر تفاعلًا قلوي شديد في الركيزة ، عدم كفاية قوة الخرسانة ، أو تسوية الأساس غير المستقرة ، أو التشوه الهيكلي الشديد ، يجب إكمال إصلاح الركيزة ، ومعالجة التسوية ، والمحاذاة الهيكلية قبل تنفيذ تعزيز صفيحة الكربون. علاوة على ذلك ، تتمتع صفائح ألياف الكربون بمقاومة محدودة لدرجات الحرارة المرتفعة وقوى الصدمات ؛ لذلك ، في البيئات التي تنطوي على لهب مفتوح أو حرارة عالية ، يلزم استخدام طبقة مقاومة للحريق ، ويجب حماية الأجزاء المكشوفة بشكل كاف لمنع الضرر الناجم عن قوى التأثير الخارجية.

الاستفادة من مزاياها الشاملة-بما في ذلك القوة العالية ، وخصائص خفيفة الوزن ، والمتانة الاستثنائية ، والحد الأدنى من الغزو ، والتعطيل المنخفض-تعالج تكنولوجيا تقوية الألواح المصنوعة من ألياف الكربون بفعالية أوجه القصور في أساليب تقوية الجسور التقليدية. فهو يتيح المعالجة الدقيقة للعيوب الهيكلية ، ويعزز هوامش السلامة الهيكلية ، ويطيل عمر خدمة الجسور ، وكل ذلك يتطلب الحد الأدنى من التدخل الهيكلي.
