لماذا نادراً ما تحتاج المنشآت المتضررة بالحريق إلى هدم كامل

الخرسانة غير قابلة للاحتراق، لكن هذا لا يعني أنها تنجو من الحريق دون أضرار. عندما تتعرض منشأة خرسانية مسلحة لدرجات حرارة مرتفعة، تتعرض مصفوفة الخرسانة للجفاف والتشقق الحراري والتدهور المجهري. يفقد حديد التسليح مقاومة الخضوع والصلابة عند تجاوز درجات الحرارة 500 °C. كما يؤدي التقشر وانتشار الشقوق وتدهور الترابط بين الخرسانة وحديد التسليح إلى إضعاف قدرة التحمل بشكل أكبر.

ومع ذلك، فإن الانهيار الكامل بسبب الحريق نادر. فالتوصيل الحراري المنخفض للخرسانة يعني أن القلب غالبًا يبقى عند درجة حرارة أقل بكثير من السطح المعرض. تُظهر التحقيقات بعد الحريق باستمرار أن المنشآت المتضررة بالحريق يمكن إصلاحها واستعادتها إلى مقاومة التصميم المطلوبة — شريطة أن يكون التقييم شاملًا ومنهجية الإصلاح سليمة.

بالنسبة للجميع، السؤال الحقيقي ليس أبدًا "هل ينبغي أن نهدم؟" بل "كيف نقيّم ما يمكن إنقاذه، وأي نظام إصلاح يحقق أفضل أداء إنشائي؟"

فهم أضرار الحريق على الخرسانة: ما يحدث عند درجات حرارة مختلفة

المهم عمليًا هو أن الضرر نادرًا ما يكون موحدًا — فوصلات الكمرات بالأعمدة والأسطح السفلية للبلاطات وزوايا الأعمدة عادة ما تتحمل أشد الأضرار بسبب التعرض الأعلى للحرارة وتركيز الإجهادات الهندسية.

التقييم الإنشائي بعد الحريق: قبل بدء أي إصلاح

لا توجد مواصفة إصلاح صالحة دون تقييم موثوق للضرر. يجب أن تتبع عملية التقييم نهجًا منهجيًا متعدد الطرق.

1). الفحص البصري وتقسيم مناطق الضرر

2). الاختبارات غير المتلفة (ndt)

3). أخذ عينات لبّية والتحقق المخبري

طرق الإصلاح والتقوية للمنشآت المتضررة بالحريق

بعد رسم خريطة الضرر وتحديد كميته، يجب أن تعالج استراتيجية الإصلاح هدفين: استعادة المقطع المفقود واستعادة أو تعزيز القدرة الإنشائية.

استعادة مقطع الخرسانة

بالنسبة للعناصر التي تقشر غلافها الخرساني، تكون الخطوة الأولى إزالة المواد المتدهورة حتى الوصول إلى الخرسانة السليمة. ويتبع ذلك:

1. عوامل الترابط أو طلاءات الإيبوكسي على حديد التسليح المكشوف

2. إصلاح ترقيعي بملاط معدّل بالبوليمر أو ملاط معوّض الانكماش

3. القوالب والصب لاستعادة المقاطع الكبيرة

يستعيد هذا الهندسة الأصلية لكنه لا يستعيد بالضرورة قدرة التحمل التصميمية — إذ يتطلب ذلك تقوية إنشائية.

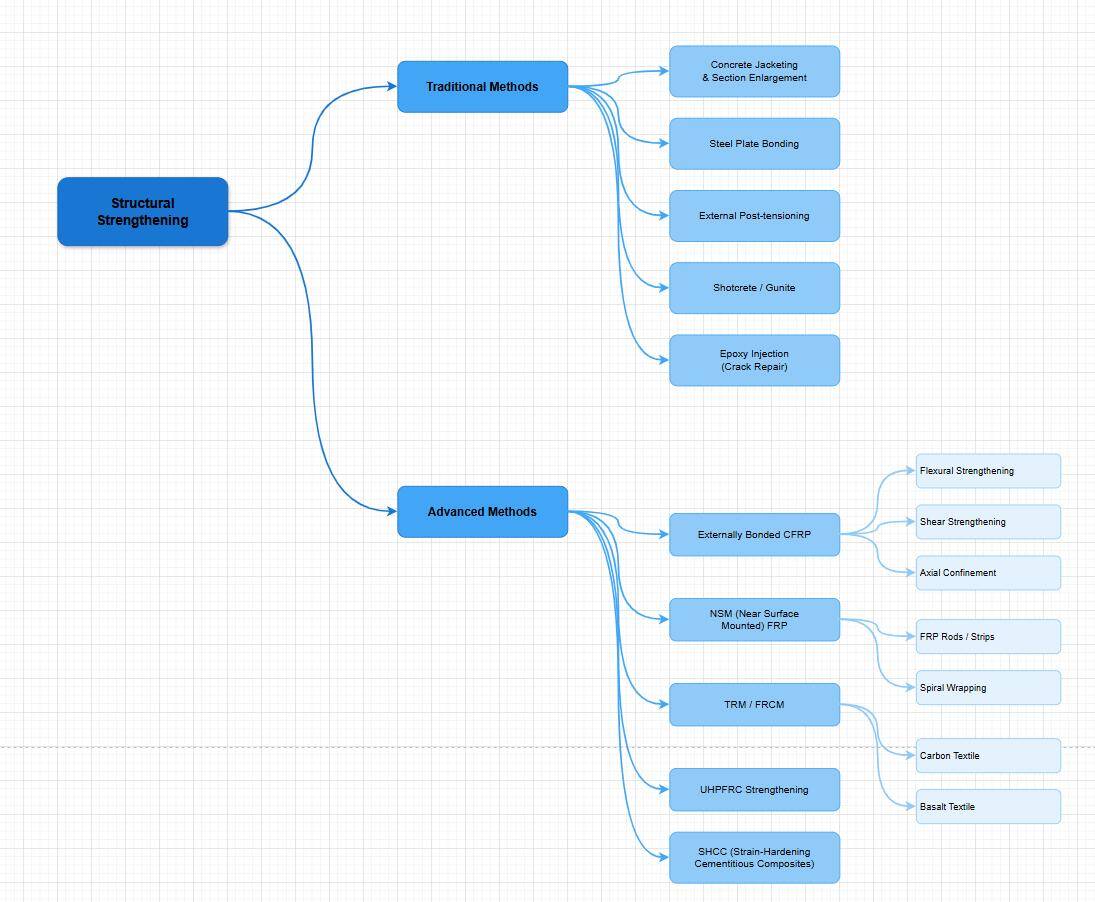

طرق التقوية التقليدية: تغليف الخرسانة؛ لصق الألواح الفولاذية؛ الشد اللاحق (post-tensioning)

طرق التقوية المتقدمة: أنظمة البوليمر المسلح بالألياف (FRP)

FRP--المزايا التقنية:

• توفر أقمشة وصفائح CFRP مقاومة شد عالية (غالبًا تتجاوز 3,000 MPa) بوزن إضافي لا يُذكر

• يستعيد اللصق الخارجي لـ CFRP قدرة الانحناء والقص والمحورية دون زيادة الحمل الميت

• يؤدي تطويق CFRP إلى تحسين المطيلية وقدرة التشوه بشكل كبير في الأعمدة المتضررة بالحريق — وتُظهر الأبحاث تحسينات في قدرة التحمل بنسبة 38–78% حسب شدة الضرر وتكوين التطويق

• تنجح أنظمة CFRP في جسر وإيقاف التشقق المجهري الناتج عن الحريق، مما يستعيد الاستمرارية الإنشائية

اعتبارات الإصلاح بـ CFRP بعد الحريق

ظروف الحمل أثناء الإصلاح

قد تظل المنشآت المتضررة بالحريق تحت حمل جزئي. وخلافًا للصق الألواح الفولاذية أو تغليف الخرسانة، يمكن تركيب تقوية CFRP بأقل قدر من الدعم المؤقت لأن القماش الخفيف يضيف حملًا ميتًا لا يُذكر. وهذه ميزة كبيرة عندما يجب أن يبقى المبنى قابلاً للوصول أو عندما لا يكون هدم العناصر المجاورة ممكنًا.

قيود درجة الحرارة على CFRP

تمتلك راتنجات CFRP درجات حرارة انتقال زجاجي (Tg) تتراوح عادة بين 65–85 °C. ورغم أن ذلك كافٍ لظروف الخدمة العادية، إلا أن أنظمة CFRP المستخدمة في البيئات المعرضة للحريق يجب حمايتها بطلاءات مقاومة للحريق. تتمدد الطلاءات المنتفخة (intumescent) تحت الحرارة لتكوّن طبقة فحمية عازلة، بينما توفر الطلاءات الأسمنتية حاجزًا حراريًا ماديًا. نظام CFRP نفسه ليس خطر حريق — إنه يتطلب فقط حماية سلبية من الحريق (PFP) للحفاظ على مساهمته الإنشائية في أي حريق مستقبلي.

ضبط الجودة والفحص

يجب أن يشمل فحص تقوية CFRP بعد التركيب:

1. التحقق البصري من التشبع الكامل للألياف بالراتنج وخلوّها من الفراغات أو البقع الجافة

2. اختبار الالتصاق بالسحب (pull-off) لتأكيد مقاومة الترابط مع الركيزة الخرسانية

3. توثيق اتجاه الطبقات وأطوال التداخل وعدد الطبقات

بالنسبة للعناصر الإنشائية الحرجة، يوفر فحص الطرف الثالث أثناء التركيب وبعده الثقة بأن الإصلاح يحقق الغرض التصميمي الهندسي.
