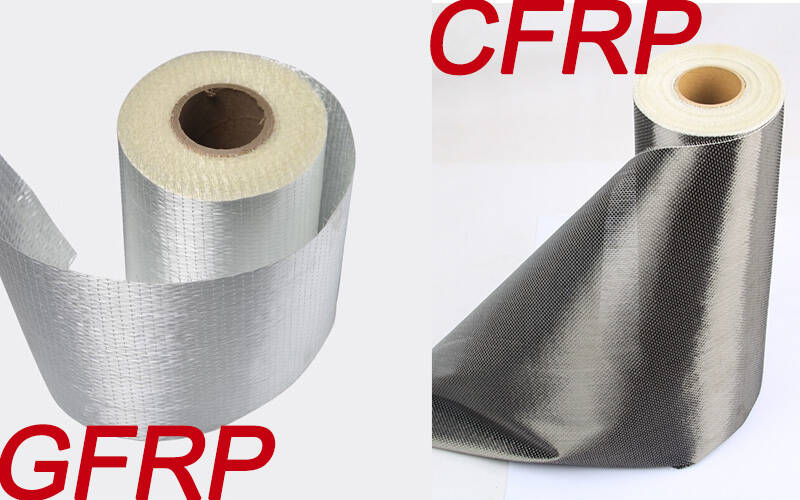

عند تحديد أنظمة البوليمر المسلح بالألياف (FRP) لتقوية الخرسانة أو الفولاذ أو البناء بالطوب، فإن الخيارين الأكثر شيوعًا هما البوليمر المسلح بألياف الزجاج (GFRP) والبوليمر المسلح بألياف الكربون (CFRP). يوفّر كلاهما مقاومة للتآكل ونسب عالية من المقاومة إلى الوزن وسرعة في التركيب مقارنة بلصق ألواح الفولاذ التقليدية أو تكبير المقطع — إلا أن نطاقات الأداء وبنية التكلفة ومجالات التطبيق المثالية تختلف اختلافًا كبيرًا.

يقدّم هذا الدليل مقارنة هندسية مفصلة لمساعدتك على اختيار نظام FRP المناسب لمشروع التقوية القادم.

تركيب المادة

كلٌّ من GFRP وCFRP مواد مركّبة تتألف من ألياف تسليح مغمورة في مصفوفة بوليمرية (عادةً راتنج إيبوكسي أو إستر فينيل أو بولي إستر). ويكمن الفرق الأساسي في نوع الألياف.

يستخدم GFRP أليافًا زجاجية تُنتَج بصهر رمل السيليكا ومعادن أخرى ثم سحبها إلى شعيرات دقيقة. ويُعدّ E-glass المعيار الصناعي للتطبيقات العامة؛ أما S-glass فيوفّر مقاومة شد أعلى بنحو 33% للاستخدامات الأكثر تطلبًا. ويُحدَّد الزجاج المقاوم للقلويات (AR) الذي يحتوي على 16–20% من الزركونيا عند توقّع التلامس المباشر مع الخرسانة، لمنع التدهور القلوي على مدى العمر التشغيلي.

تُصنَّع ألياف CFRP من سلائف بولي أكريلونيتريل (PAN) أو القطران التي تمر بمراحل التثبيت والكربنة عند 1.000–3.000 °م والمعالجة السطحية. والناتج هو ليف ذو صلابة ومقاومة استثنائية لكن بقدرة استطالة محدودة.

الخصائص الميكانيكية

يلخّص الجدول التالي المعاملات الميكانيكية الرئيسية لأنظمة FRP الملصقة خارجيًا والمستخدمة في التقوية الإنشائية. وتعكس نطاقات البيانات قيمًا نموذجية من الأبحاث المنشورة وأوراق البيانات الفنية للمصنّعين.

--المقاومة: يوفّر CFRP مقاومة شد تعادل 2–4 أضعاف GFRP و5–8 أضعاف الفولاذ الإنشائي. وهذا يجعله الخيار الافتراضي عند الحاجة إلى أقصى زيادة في قدرة التحمل بأقل سماكة مادة مضافة.

--الصلابة: معامل مرونة CFRP مقارب للفولاذ، أي أنه يتحكم فعّالاً في الانحراف والتشقق في العناصر المعرّضة للانحناء. أما GFRP فأقل صلابة بشكل ملحوظ، ولذلك فإنه رغم قدرته على زيادة المقاومة، يوفّر تحسينًا أقل في صلاحية الخدمة (التحكم في الانحراف).

--المطيلية: يتمتع GFRP بانفعال أقصى أعلى (حتى 3,0%)، ما يمنحه امتصاصًا أفضل للطاقة تحت الأحمال الدورية أو الديناميكية. وقد يكون ذلك ميزة في التقوية الزلزالية حيث تكون قدرة التشكّل بعد الذروة مهمة.

--الوزن: كلاهما أخف بكثير من الفولاذ. وCFRP هو الأخف، ما يسهّل المناولة على المنشآت العالية والأعمال العلوية.

أداء التقوية حسب التطبيق

1 تقوية الانحناء للكمرات والبلاطات

عند لصقه على وجه الشد لكمرة أو بلاطة خرسانية، يعمل FRP كتسليح شد خارجي.

بالنسبة للمنشآت التي تتطلب زيادات كبيرة في قدرة الانحناء — مثل الجسور التي تستقبل أحمال مرور أثقل أو المباني المحوّلة إلى استخدامات أثقل — يكون CFRP عادةً النظام المفضّل. وقد يكون GFRP كافيًا للترقيات المتواضعة (مثل إضافة طبقة أرضية أو أحمال معدات خفيفة) حيث لا يكون الانحراف شرط التصميم الحاكم.

2 تقوية القص

يوفر الالتفاف على شكل U أو الالتفاف الكامل بـ FRP حول الكمرة تسليح قص مماثلاً للكانات.

يحقق CFRP قدرة قص أعلى لكل طبقة بفضل مقاومة الشد الأعلى. وتتراوح التحسينات النموذجية بين 30–60%.

يوفّر GFRP تحسينًا في القص بنسبة 20–40% ويستفيد من قدرة انفعال أعلى.

3 تطويق الأعمدة (التقوية المحورية)

يُنشئ تطويق الأعمدة بـ FRP حصرًا جانبيًا، ما يزيد قدرة تحمل الحمل المحوري والمطيلية معًا.

4 البناء بالطوب والمنشآت التراثية

لتقوية جدران البناء غير المسلح (URM) والمباني التاريخية والمنشآت التي يجب الحفاظ على مظهرها الجمالي:

غالبًا ما يُفضَّل GFRP لأنه غير موصل (آمن حول التمديدات الكهربائية)، وأسهل في القطع والتشكيل في الموقع، وأفتح لونًا (أقل إزعاجًا بصريًا إذا بقي مكشوفًا).

يُستخدم CFRP عند الحاجة إلى أقصى زيادة في المقاومة، كما في التقوية الزلزالية للمنشآت التراثية في المناطق عالية الخطورة.

المتانة والمقاومة البيئية

يقاوم كلا نوعي FRP التآكل أفضل بكثير من الفولاذ، لكنهما يختلفان في الحساسية لعوامل بيئية محددة.

مقارنة التكلفة

غالبًا ما تكون التكلفة العامل الحاسم في اختيار FRP للمشاريع واسعة النطاق.

قد يكون نظام GFRP أقل تكلفة في المواد بنسبة 40–60% من نظام CFRP المكافئ.

غير أن تحقيق القدرة الإنشائية نفسها باستخدام GFRP قد يتطلب طبقات أكثر أو مساحات لصق أكبر، ما يعوّض جزءًا من التوفير في المواد.

أما تكلفة دورة الحياة لـ CFRP فهي ممتازة.

معايير وأكواد التصميم

يغطي كلٌّ من نظامي التقوية GFRP وCFRP أكواد تصميم دولية راسخة:

أشكال المنتجات المتاحة

يتوفر كلٌّ من GFRP وCFRP بأشكال منتجات متعددة للتقوية الإنشائية:

لا توجد مادة "أفضل" على نحو مطلق. فالخيار الأمثل يعتمد على الطلب الإنشائي المحدد والظروف البيئية ومتطلبات أكواد التصميم وميزانية المشروع.

بالنسبة للمهندسين والمقاولين الذين يقيّمون أنظمة التقوية بـ FRP، يكمن المفتاح في مطابقة خصائص المادة مع متطلبات أداء المنشأ — لا في افتراض نوع واحد من الألياف لجميع التطبيقات.

تقدّم Horse Construction مجموعة كاملة من أنظمة التقوية بـ CFRP وGFRP، بما في ذلك القماش الكربوني والألواح الكربونية واللواصق الإنشائية وقضبان NSM. ويمكن لفريقنا الفني مساعدتك في اختيار المواد وحسابات التصميم ودعم التركيب لمشروع التقوية الخاص بك.

تواصل معنا للحصول على أوراق البيانات الفنية وإرشادات التصميم والتوصيات الخاصة بمشروعك.
