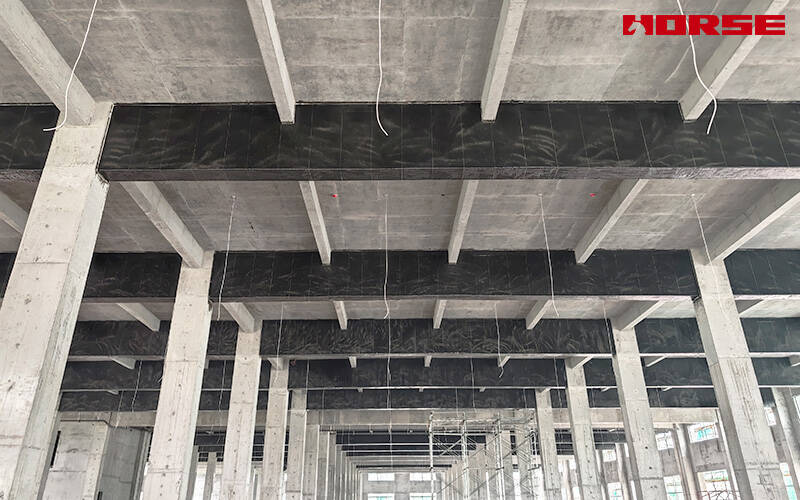

أصبحت أنظمة الإصلاح بالبوليمر المسلَّح بالألياف (FRP) الملصقة خارجيًا المعيار الصناعي لتقوية المنشآت الخرسانية، إلا أن أداء أي نظام FRP يعتمد على ما هو أبعد بكثير من الألياف نفسها. فكل مكوّن في النظام، بدءًا من البرايمر الذي يُطبَّق على سطح الخرسانة وحتى الطلاء الواقي الذي يُطبَّق فوق الصفيحة المتصلبة، يؤدي دورًا محددًا في ضمان أن يعمل العنصر المقعَّو كما هو مصمَّم.

يحدّد ACI 440، وهو الدليل المرجعي المعتمد لأنظمة FRP الملصقة خارجيًا، المواد المكوِّنة التي يتألف منها نظام تقوية FRP كامل. تستعرض هذه المقالة كل مكوّن على حدة، وتوضح سبب أهميته، وتقدّم إرشادات عملية للمهندسين والمقاولين عند تحديد مواصفات أنظمة FRP.

1. نظام إصلاح الـ FRP: أكثر من مجرد ألياف

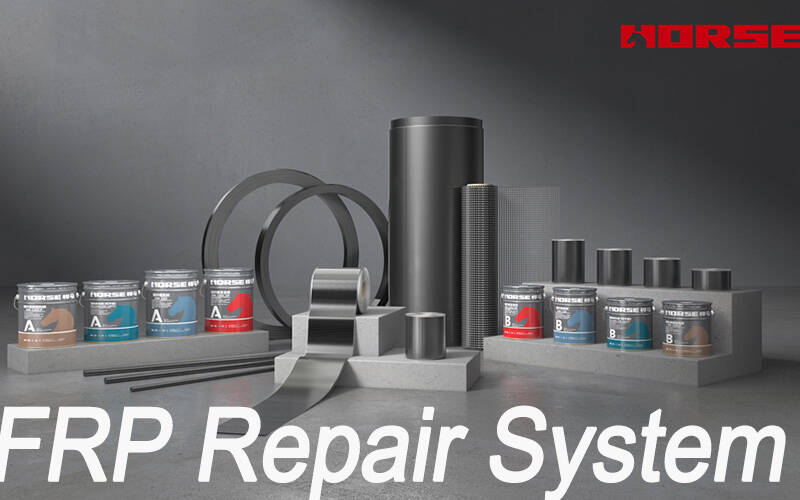

يشمل نظام إصلاح الـ FRP المتوفر تجاريًا جميع الراتنجات والبرايمرات والمعاجين وراتنجات التشريب واللواصق والألياف. وقد طُوِّرت هذه المكوّنات واختُبرت معًا كنظام متوافق، وليس كمواد منفردة تُختار كل واحدة على حدة.

وهذه نقطة جوهرية. فالترابط بين الألياف والركيزة الخرسانية، وانتقال الحمل عبر مصفوفة الراتنج، والمتانة البيئية للنظام المتصلب، كلها تعتمد على توافق كل مكوّن.

2. الراتنجات: العمود الفقري لانتقال الحمل

الراتنجات هي المواد البوليمرية التي تربط نظام FRP معًا وتنقل الحمل بين تسليح الألياف والركيزة الخرسانية.

3. وظائف الراتنج الأربع في نظام FRP

داخل نظام FRP كامل، تؤدي الراتنجات أربع وظائف مختلفة حسب موضع تطبيقها في تسلسل الطبقات.

3.1 البرايمر

يُطبَّق البرايمر مباشرة على سطح الخرسانة المُجهَّز قبل أي مكوّن آخر من مكوّنات FRP. وتتمثل وظيفته في النفاذ إلى سطح الخرسانة لتوفير ترابط لاصق أفضل لراتنج التشريب أو اللاصق.

الخرسانة مادة مسامية غير متجانسة، وتتراوح مقاومتها للشد السطحي عادةً بين 1.5 و3.5 ميجاباسكال. ينفذ البرايمر إلى المسام الشعرية السطحية ويملأ الفجوات الدقيقة ويُنشئ طبقة غنية بالراتنج تقوم بما يلي:

- إغلاق سطح الخرسانة ومنع تصاعد الهواء أثناء تطبيق راتنج التشريب

- تحسين ترطيب طبقة الراتنج اللاحقة

- زيادة مساحة الترابط الفعلية عند السطح البيني بين الخرسانة والراتنج

- توفير ركيزة منتظمة للتطبيقات التي يكون فيها الترابط حرجًا

ملاحظة عملية: تُصاغ لزوجة البرايمر للنفاذ العميق، وهي عادةً أقل بكثير من لزوجة راتنج التشريب. ومن الضروري تطبيق البرايمر بمعدل التغطية الذي تحدده الجهة الصانعة (عادةً 0.2–0.5 كجم/م²). فالتطبيق الزائد يُنشئ طبقة ضعيفة غنية بالراتنج، والتطبيق الناقص يترك خرسانة غير مغلقة تمتص الراتنج من الطبقة التالية.

3.2 معجون الحشو

يُطبَّق المعجون بعد تصلب البرايمر. وتتمثل وظيفته في ملء الفجوات السطحية الصغيرة مثل الثقوب الهوائية وتوفير سطح أملس يلتصق به نظام FRP. كما تمنع الفجوات السطحية المملوءة تكوّن فقاعات الهواء أثناء تصلب راتنج التشريب.

تحتوي الأسطح الخرسانية حتمًا على ثقوب هوائية (فجوات هوائية صغيرة على السطح المشكَّل) وتقشرات وتفاوتات طفيفة. وإذا تُركت دون حشو، فإن هذه العيوب تُنشئ:

- احتباس الهواء تحت صفيحة FRP مما يؤدي إلى انفصال موضعي

- تراكز الإجهادات عند حواف الفجوات أثناء التحميل

- انخفاض مساحة الترابط الفعلية

- قنوات رطوبة محتملة تسرّع التدهور البيئي

ملاحظة عملية: المعجون عادةً عجينة متغيرة اللزوجة (ثيكسوتروبية) ذات محتوى عالٍ من الحشو، ويُطبَّق بالمالج أو الممسحة المطاطية. ويجب ألا يُطبَّق إلا بعد تصلب البرايمر إلى الحالة غير اللاصقة (tack-free) التي تحددها الجهة الصانعة. فتطبيق المعجون فوق برايمر رطب يحتجز المذيبات ويُضعف خط الترابط.

3.3 راتنج التشريب

راتنج التشريب هو العنصر الأساسي في أنظمة FRP بالتصفيح الرطب. وتتمثل وظيفته في تشريب ألياف التسليح وتثبيتها في مكانها وتوفير مسار حمل قصي لنقل الحمل بفعالية بين الألياف.

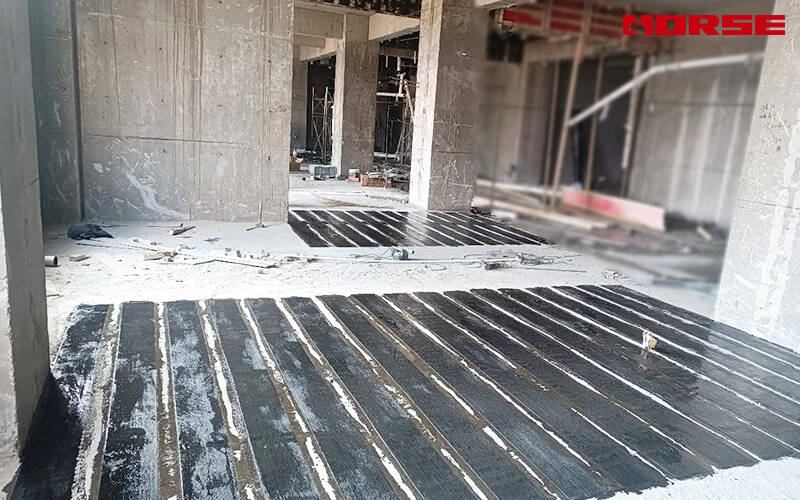

في نظام التصفيح الرطب، يُشرَّب قماش الألياف الجاف في الموقع براتنج التشريب ثم يُطبَّق على السطح المُجهَّز. ويعمل راتنج التشريب أيضًا كلاصق بين الركيزة الخرسانية المُبرَّمة مسبقًا ونظام FRP، أي أنه يؤدي دورًا إنشائيًا مزدوجًا.

تشمل الخصائص الرئيسية لراتنج التشريب:

- لزوجة منخفضة بما يكفي لترطيب حزمة الألياف بالكامل دون بقع جافة

- زمن مفتوح كافٍ لإتمام التشريب والتركيب قبل التجلتن

- مقاومة تماسك عالية لنقل القص بين طبقات الألياف وإلى الركيزة

- منحنى تصلب مناسب للوصول إلى الخصائص الميكانيكية التصميمية ضمن الجدول الزمني للمشروع

ملاحظة عملية: يُعدّ التشريب غير الكامل أحد أكثر عيوب التركيب شيوعًا. فحزم الألياف الجافة غير المرطبة بالكامل تُنشئ مناطق ذات قدرة شد صفرية داخل الصفيحة المتصلبة. ويتطلب ضبط الجودة فحصًا بصريًا للبحث عن بقع بيضاء أو جافة، واختبارات شد مباشر (pull-off) دورية للتحقق من مقاومة الترابط.

3.4 اللاصق الإنشائي

تُستخدم اللواصق في أنظمة FRP المتصلبة مسبقًا، وتحديدًا للصق صفائح FRP المتصلبة مسبقًا (الألواح) وقضبان أو شرائح FRP المثبتة قرب السطح (NSM) بالركيزة الخرسانية. ويوفّر اللاصق مسار حمل قصي بين الخرسانة ونظام التسليح بالـ FRP. كما تُستخدم اللواصق للصق عدة طبقات من صفائح FRP المتصلبة مسبقًا معًا.

وعلى خلاف راتنجات التشريب، تُصاغ اللواصق الإنشائية للأنظمة المتصلبة مسبقًا من أجل:

- لزوجة أعلى (قوام معجوني) لتحمل وزن الصفيحة دون ترهل

- مقاومة تماسك أعلى لمقاومة التقشر والقص عند خط الترابط

- سلوك ثيكسوتروبي للحفاظ على سماكة خط الترابط على الأسطح الرأسية وأسطح الأسقف

- حرارة تفاعل مضبوطة لخطوط ترابط أكثر سماكة دون تدهور حراري

ملاحظة عملية: تبلغ سماكة خط الترابط للصفائح المتصلبة مسبقًا عادةً 1.5–3 مم. فاللاصق غير الكافي يُنشئ فجوات وتراكزات إجهادات، والسماكة المفرطة تزيد تشوه الزحف تحت الحمل المستمر. ويُضبط سمك خط الترابط أثناء التركيب بواسطة المالج المسنن أو نظام المباعدات الذي تحدده الجهة الصانعة.

4. الألياف: التسليح الحامل للحمل

الألياف هي تسليح متصل من الزجاج أو البازلت أو الأراميد أو الكربون يُستخدم في أنظمة FRP. وهي توفّر المقاومة والصلابة التي تجعل تقوية FRP فعالة. ويعترف ACI 440.2R بأربع عائلات من الألياف:

4.1 ألياف الكربون

تُعدّ ألياف الكربون الخيار السائد للتقوية الإنشائية نظرًا لخصائصها الميكانيكية المتفوقة:

مقاومة الشد: 2,400–5,000 ميجاباسكال (5–10 أضعاف الفولاذ الإنشائي)

معامل المرونة: 150–250 جيجاباسكال (مماثل للفولاذ)

الكثافة: 1.5–1.8 جم/سم³ (نحو خُمس كثافة الفولاذ)

الخمول الكيميائي: لا تتأثر بقلوية الخرسانة

مقاومة الإجهاد المتكرر: أفضل من الفولاذ تحت التحميل الدوري

تتوفر ألياف الكربون بدرجات مختلفة: عالية المقاومة (معامل قياسي)، وعالية المعامل، وفائقة المعامل، ولكل منها مقايضات مختلفة بين المقاومة والصلابة. وفي معظم تطبيقات تقوية المباني والجسور، توفّر ألياف الكربون عالية المقاومة ذات المعامل القياسي أفضل توازن بين الأداء والتكلفة.

4.2 ألياف الزجاج

توفّر ألياف الزجاج بديلًا اقتصاديًا لمتطلبات التقوية المتوسطة:

مقاومة الشد: 800–1,500 ميجاباسكال

معامل المرونة: 40–85 جيجاباسكال

الكثافة: 2.0–2.5 جم/سم³

العزل الكهربائي: غير موصلة، وآمنة قرب البنية التحتية الكهربائية

تُصنَّف ألياف الزجاج حسب تركيبها إلى: E-glass (للأغراض العامة)، وS-glass (أعلى مقاومة)، وAR-glass (مقاومة للقلويات وتحتوي على ≥16% من الزركونيا للتلامس المباشر مع الخرسانة). وفي الأنظمة الملصقة خارجيًا، حيث يفصل اللاصق بين FRP والخرسانة، يكون E-glass القياسي مقبولًا. أما في التطبيقات المطمورة أو NSM الملامسة مباشرة للمواد الأسمنتية، فيجب تحديد AR-glass.

4.3 ألياف الأراميد

توفّر ألياف الأراميد (البولي أميد العطري) خصائص فريدة للتطبيقات المتخصصة:

مقاومة الشد: 2,000–3,500 ميجاباسكال

معامل المرونة: 70–125 جيجاباسكال

الكثافة: 1.4 جم/سم³ (الأدنى بين جميع الألياف الإنشائية)

مقاومة الصدم: امتصاص استثنائي للطاقة

القيد: امتصاص الرطوبة، والحساسية للأشعة فوق البنفسجية، وضعف مقاومة الضغط

يُستخدم FRP الأراميدي أساسًا في التقوية ضد الانفجارات، والألواح المقاومة للصدم، والتطبيقات التي تتطلب سلوك انهيار غير هش.

4.4 ألياف البازلت

ظهرت ألياف البازلت، المنتجة من الصخور البركانية، كخيار وسط:

مقاومة الشد: 1,100–1,700 ميجاباسكال

معامل المرونة: 80–100 جيجاباسكال

الكثافة: 2.6–2.7 جم/سم³

مقاومة القلويات: أفضل من E-glass، وإن كانت أقل دراسة من الكربون

يتزايد استخدام FRP البازلتي في المنشآت البحرية، وتقوية البناء بالطوب، وأنظمة الأقمشة TRM/FRCM.

5. الطلاءات الواقية

تحمي الطلاءات الواقية تسليح FRP الملصق من التأثيرات البيئية والميكانيكية الضارة المحتملة. وتُطبَّق الطلاءات عادةً على السطح الخارجي لنظام FRP بعد بلوغ درجة محددة من تصلب اللاصق أو راتنج التشريب.

لماذا تُشترط الطلاءات الواقية؟

تتأثر المصفوفة البوليمرية (راتنج الإيبوكسي) في أنظمة FRP بما يلي:

1. الأشعة فوق البنفسجية — تسبب تكلّس السطح وتغير اللون وتدهور المصفوفة تدريجيًا

2. تسرب الرطوبة — قد يُلدّن الراتنج ويُضعف الترابط بين الألياف والمصفوفة بمرور الوقت

3. الأضرار الميكانيكية — قد تؤدي الصدمات والتآكل وأعمال التخريب إلى كشف الألياف العارية

4. التعرض الكيميائي — قد تهاجم الأحماض والمذيبات والوقود مصفوفة الراتنج

5. الحريق — تفقد مصفوفات الإيبوكسي سلامتها الإنشائية فوق 65–80°م (درجة حرارة الانتقال الزجاجي، Tg)

يتحدد أداء نظام تقوية FRP بتفاعل جميع المواد المكوِّنة، وليس بالألياف وحدها. ويوفّر إطار ACI 440.2R للمواد المكوِّنة للمهندسين بنية واضحة لتحديد المواصفات ومراجعة أنظمة FRP وتركيبها:

يجب أن تُظهر الراتنجات توافقًا مع الركيزة الخرسانية والألياف والبيئة، مع توفير قدرة الحشو وقابلية التشغيل والخصائص الميكانيكية التي يتطلبها التطبيق.

• تخدم وظائف الراتنج الأربع (البرايمر، والمعجون، وراتنج التشريب، واللاصق) كل منها غرضًا إنشائيًا محددًا في تسلسل بناء النظام.

• توفّر الألياف (الكربون والزجاج والأراميد والبازلت) المقاومة والصلابة، ويُوجَّه الاختيار بحسب الطلب الإنشائي والتعرض البيئي.

• تحمي الطلاءات الواقية النظام المتصلب من الأشعة فوق البنفسجية والرطوبة والأضرار الميكانيكية والحريق.

• يُصادق تأهيل النظام على التجميعة المتوافقة، وأي استبدال لأي مكوّن يُبطل هذا التأهيل.
