لمحة عامة عن المشروع

وقد بنيت في عام ١٩٩٠ مدخنة الطوب الكبيرة من ٢٠ طنا/ساعة من الغليان في شركة، مع ارتفاع يبلغ ٦٠ مترا.تركيبة المدخنة كلها مقسمة إلى الجزء الأساسي الجزء الـ 10م من الخرسانة و الجزء الـ 50م من أنبوب الطوب العاليوالمؤسسة هي أساس ملموس مستقل، يبلغ قطره الخارجي ٨.2m, a مرتفع 3.0m, and a C15 concrete foundation with a altitude of about 6m of the rubble concrete cushion.الجزء السفلي من القذيفة هو هيكل خرساني معزز في الموقع به سميك جدار يبلغ 300 ملليمتر؛ الجزء العلوي من أنبوب الطوب هو 2.5% في الحافة الخارجية، واثنين في البطانة الداخلية والجدار الخارجي.الجدار الخارجي هو MU10 الطوب و M7.5 مدافع هاون مختلطة.وسمك كل قسم يتراوح بين 10 م و 30 متراً و 90 مليمتراً و 30 متراً و 50 متراً و 370 مليمتراً و 50 متراً إلى 60 متراً من المادة 240 مليمتراً.وتضاف التعزيزات في قاع الرماد الأفقي من الماسونري.وحانة الفولاذ مشفرة في نطاق كل قسم من كل قسم، والمسافة هي خدعتين جلديتين.البطانة هي M7.خمسة طوب، 1: 1: 4 مدافع هاون مختلطة، والسمكة 120 مم.

الكشف عن المسارات وتحليل الأسباب

جسد المدخنة محطم بشكل خطير و الشقوق هي أساسا شق عمودي، إثنين تماما.في جنوب البرميل، يتطور عمودياً إلى 12 متراً عند ارتفاع 20 متراً.عرض الشقوق في البداية حوالي 12 ملم.البارود على الجانب الأيمن من منصة التسلق على الجانب الأيمن من منتصف البرميل، و الباروكة حوالي 16 ملم.إنتهت الشقّة على بعد حوالي 4 أمتار من الرصيف المتبقي من السلم التسلق.الآخر على الجانب الشمالي الغربي من الأسطوانة، يبدأ الشقّ في 15 دقيقة، طوله حوالي 3 أمتار،الشقيقان يمتدان إلى داخل الماسونية، وكسر الطوب.

وبعد التحقيق والتحليل، لا تشكل الشقوق في وقت قصير، ومن المرجح أن تتطور بسرعة معينة.والأسباب الرئيسية للشقق في المدخنة هي:

• تأثير تغير درجة الحرارة

• تأثير الضرر الناجم عن تلف بطني للمدخنة

• تأثير تآكل غاز المداخن

خطة التعزيز

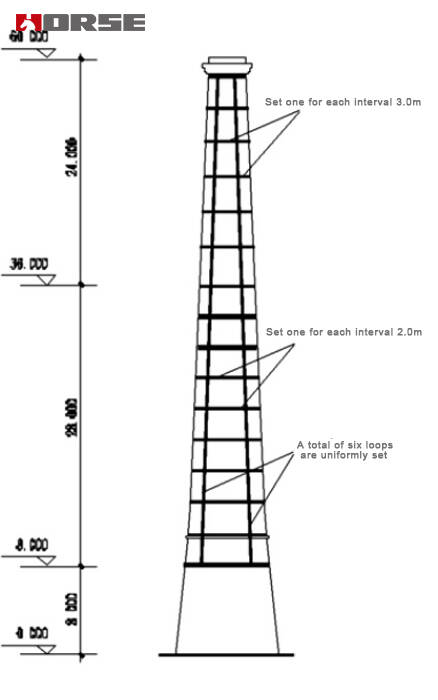

بالنظر إلى طول مدّة المدخنة لـ 20 متراً، فإنّ شقّات هيكل المدخنة تُعالج بقذائف هاون الـ(بوكسي) أولاً، ثمّ الـ 250 مليمترألياف الكربونويُرفق عمودياً على طول القاعدة الملموسة من القمة إلى القاعدة (درجة عالية 8م)، ويفصل ما مجموعه 6 من أكياس الألياف الكربونية الطويلة وفقاً لتوجيه الخاتم.من الجزء السفلي من الشقوق والارتفاع 12M، يُعفّر كل 2 خاتماً واسعاً من قماش الألياف الكربونية01: 00 (مسافة أكبر)، متمسكاً بقمة المدخنة.

المسائل التي تحتاج إلى الاهتمام

1) The brick masonry pasting carbon fiber cloth is different from the concrete base material.وينبغي إخراج الهاون في بحر الرماد وتنظيفه بالهواء المضغوط والسيتون، ومن ثم تملأ قاعات الرماد بمدافع الهاون الرملية.بعد أن تكون مدافع الهاون صلبة، يمكن بناء قماش الألياف الكربونية.

2) The use of carbon fiber cloth should avoid bending, and it is forbidden to damage the carbon fiber cloth.

3) وبالنظر إلى عدم الكشف عن سطح قماش الألياف الكربونية وتأثير التعزيز الفعلي له، وإلى المكونات المعززة وتأثير التعزيز الفعلي، ينبغي ألا يتجاوز عدد طبقات ربط قماش الألياف الكربونية في القسم نفسه ثلاث طبقات، وينبغي ألا يقل طول طول كتائب الألياف الكربونية على طول اتجاه الألياف عن 200 ملليمتر.

4) ينبغي أن تُغلق المواد الخام للراتنج وتُخزن بعيداً عن مصدر المياه لتجنب التعرض المباشر لضوء الشمس.

5) وبعد ذلك يتم توزيع الغراء، وينبغي نشره في الموقع، وينبغي تهوية بعيداً عن مصدر الحريق.

6 - ينبغي أن يتخذ موظفو البناء في الموقع تدابير مماثلة لحماية العمل وفقاً لاستخدام مواد الراتنج.

تحليل الأثر

In this project, the cracks are first treated by grouting and sealing, so as to restore the integrity of cracked masonry, and then reinforce the treatment with carbon fiber cloth.وبعد التعزيز، استُخدم هذا النظام لأكثر من سنة، ولم يعثر على أي شقوق جديدة، وكانت مكافحة الشقوق مرضية.وهو يبين أن طريقة تعزيز الألياف الكربونية عملية.
