ألياف الكربون التي تعزز النسيج' ' في نهاية المطاف؛وله خصائص حماية البيئة ويرتدي المقاومة، وكثيرا ما يستخدم في تزيين الغرف أو التجديدات في الوقت الحاضر.وعندما يُستخدم مالك المنزل في الـ[39]؛ لا يحب بناء منزل، يمكنه تصميم المنزل وفقاً لفكرته الخاصة، ولكنه يُعتبر (#39)؛ وخطراً أن يُمزّق حائطاً مُحمّلاً، ونسيج الألياف الكربونية يمكن أن يحل المشكلة.

وعندما يتم تزيين الغرفة، يُستخدم نسيج الألياف الكربونية في الأماكن التالية.الأول هو لوحة ستائر يمكن استخدامها كجدار لا يحمل حمولة.إنه وزن خفيف، ميكانيكي، وليس من السهل بلوغه سنّاً.وهي تستخدم عادة في المباني ذات المناطق المرتفعة أو في المباني الساحلية.أما الثانية فهي كغطاء مقاوم للمياه السطحية، الذي يُطبق عادة على السطح، مما سيمنع تجويع السقف ويقلل بشكل فعال من حدوث الرذاذ في المنزل، ومنزلنا جميل أيضا.والثالث هو لوحة الدرع الكهرومغناطيسي واللوحة المسيّسة، التي تستخدم عموماً قدرة عالية من الألياف الكربونية للقضاء بسرعة على بعض الكهرباء الثابتة، ولا سيما من تصريفات الغلاف الجوي وإضرابات البرق بالكهرباء الثابتة.ورابعاً هو أنه يمكن استخدامه للحيلولة دون تآكل الجدار، ولتحسين وقت استخدام الأرض.والخامس في تطبيق الباب المفتوح، ونسيج الألياف الكربونية لا يصلح أكثر من ذلك.

1مثال على تطبيق نظام " النسيج النسيج " للمركبات الكربونية؛ والتزيين الداخلي وتعزيزه

11 - مسح هندسي

مبنى سكني أمامي للمحطة، بني في أوائل التسعينات، هيكل جدران الماشية ذي الإطار السفلي، الإطار السفلي، السكن الأعلى من أربعة طوابق.التصميم الأصلي 1 - 2 مخزن للمطاعم (أقل كمية من 2.5KN/m), the kitchen (live load of 4.يوجد 0KN/m) في الطابق الأول.ومن المقرر الآن إعادة ترتيب وفتح مخزن لسلسلة KFC، ونقل المطبخ إلى الطابق الثاني، ووضع طاولة في المطبخ الأول الأصلي.ونظراً لزيادة الحمولة الناجمة عن التغييرات الوظيفية، فإن الشعاع الجزئي للقصتين الأصليتين لن يفي بمتطلبات التصميم ويحتاج إلى تعزيز.وبعد عرض المخطط ومقارنة الجدوى الاقتصادية والتقنية، اختير نسيج متعدد الألياف الكربونية المعزز لتعزيزه.

12 - الافتراضات الأساسية

وتُحسب القدرة النهائية على استخدام حزمة ملموسة معززة بنسيج CFRP على أساس الافتراض الأساسي بأن أثر الخرسانة في منطقة التوتر يُهمل.بعد الركود، تُعدّ سلالة الخرسانة، وحانة الفولاذ، و الألياف الكربونية بافتراض قسم الطائرات.يَعتمدُ نسيجُ أليافِ الكربونَ a علاقة إجهادِ خطيِةِ? ? ?" و " Cflt; 0.01

13 - تصميم التعزيز

According to the " Technical Specification for Reinforcement and Repair of Concrete Structures with Carbon Fiber Reinforced Polymer Fabric " (CECSl46:2003), the limit design method based on probability theory is adopted for calculation.ونظراً إلى أن الحمولة الحية التي تعمل على هيكل التعزيز قد أزيلت أساساً، فإن أثر القوة لا يُنظر فيه.ومن الأمثلة على ذلك، أن القيمة التصميمية للحظات القصوى هي 463.6 كيلو متر وفقاً للتصميم الأصلي، وتصميم التعزيزات هو نسيج ثلاث طبقات في قاع الشعاع على بُعد 300 متر.ووفقاً لصيغة اللائحة، فإن القيمة التصميمية لللحظة القصوى بعد التعزيز تبلغ 524 كيلو متراً، أي أعلى بنسبة 13 في المائة من اللحظة الأصلية.

14 - طريقة التشييد وتكنولوجيا التشييد

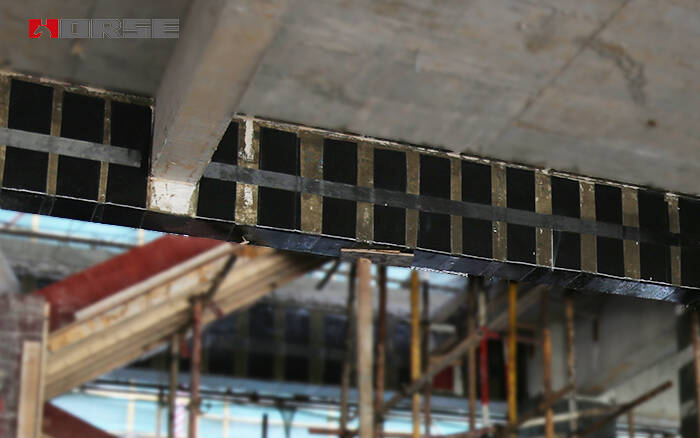

وبغية تعزيز رسوة نسيج CFRP في قاع الشعاع وزيادة مقاومة الشعاع، يُعَبَت على كل جانب من جانبي الطرف الراقص على شكل 160 ملم من الطراز الأول، ويُعَبَت على كل جانب من الشعاعات الرئيسية والثانوية هووم واسع من طراز U-shaped 160 ملم.ارتفاع عجينة من نوع يو يجب أن يأخذ ارتفاع القسم من المكونات.بالنسبة لعجينة يو نوع، ينبغي أن تُعفى ورقة الألياف الكربونية الطويلة في الطرف العلوي.ونظراً لتأثير موقع البناء على الربط المتعدد الطوابق لغطاء CFRP، يُقترح ألا يتجاوز عدد طبقات التصنيف المركزي للمنتجات 3 طبقات للأعضاء المختلطين.

15 - أثر التشييد

وقد استُخدم المشروع لمدة تقل عن شهرين من التصميم إلى الإنجاز.لا يستغرق سوى 10 أيام للمشروع الذي سيُبنى من خلال تعزيز الألياف الكربونية.ولا توجد مشكلة تتعلق بالجودة، كما أن تأثير البناء جيد.وقد أشاد المصممون والمشرفون والمالكون بالمشروع.

2.(أ) تطبيق مثال على تطبيق نظام " النفق " ؛ألياف الكربون' 2` الزينة الداخلية وتعزيز

2.1 - مسح هندسي

والمبنى الرئيسي للمبنى هو هيكل خرساني معزز من 4 طوابق (الجزء المكتبي هو هيكل من الطوبات من 5 طوابق)، مع مساحة طابقية قدرها 2602 مترا مربعا، وغرفة مراجعة في الطابق الأرضي، ومصنع للملابس في الطابق الثاني أو فوقه، وبنية من الطوبتين (يبنى بيت بسيط على السطح).مساحة المبنى 725 متر مربع.ويلزم تجديد هذين المبنيين وتجديدهما، كما أن لجنة تقييم الزلازل التابعة لمشروع بناء مكلفة أيضا بإجراء اختبار شامل للمبنيين، ووضع خطة للتقييم والتقوية التقنيين.

المبنى الرئيسي هو أربعة مخزن خمسة بناية بثلاثة مخزناتومن الأمثلة على ذلك أن هذه الورقة تشرح خطة التقييم والتعزيز.وقد بني المبنى الرئيسي في عام 1981.The bottom floor and foundation were made of standard bricks with 100 mechanism and 50 mixed mortar.The floor was made of 85 bricks with 100 mechanism and 25 mixed mortar.الجزء المكتبي هو هيكل الطوب، وخط الجدار العابر، وتحمل سمك الجدار 370 ملم، وسمك الجدار الداخلي 240 ملم.الجزء العلوي من مبنى المصنع الأصلي هو هيكل إطاري محدد منتظم متعدد الطوابق.الشعاعات والأعمدة في الموقع كلها مصنوعة من الخرسانة المميزة 200.ولا توجد طوابق ملموسة معززة في المفاصل بين مبنى المصنع والمكتب.وتوضع مباشرة على شعاعات الخيوط التي تربط بين السقف والنظارات المشبعة في مبنى المصنع على حزمة الخواتم عبر الجدران في المكتب.وبعد التحقق من الهيكل، والقوام المادي، والاتجاه النسبي للتسوية غير النظامية، وميل المبنى الرئيسي، والتحقق من الأداء السيزمي للهيكل، يُقترح مخطط تعزيز قاعة مراجعة الحسابات في الطابق السفلي من المبنى الرئيسي.

2.2 Frame column reinforcement with carbon fiber fabric

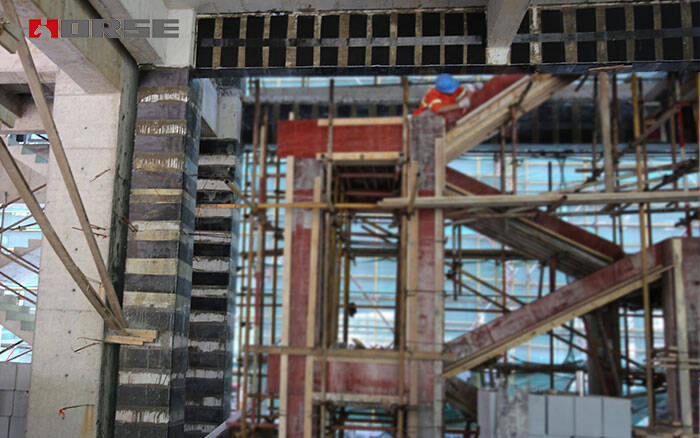

وتُعزز الأعمدة الخرسانية المعززة التي تبلغ فيها نسبة الضغط التقريبي المفرطة أقل من مستوى المقاطع السفلي عن طريق غلاف عدة طبقات من نسيج CFRP أو توسيع نطاق أجزاء الأعمدة.ويجري تعزيز الأعمدة الخرسانية المعززة التي تزيد فيها نسب الضغط التقريبي على شطيرة القاع وعلى الطابق الثاني عن طريق وضع صحائف ألياف الكربون.أولاً، إن طبقة من نسيج الألياف الكربونية الطويلة تباع على سطح الأعمدة، وبعد ذلك تُغطى عدة طبقات من نسيج الألياف الكربونية الدائرية حول السطح الخارجي وفقاً لنسب الضغط التقريبية في الأعمدة.

2.3 Roof beam reinforcementnbsp; with carbon fiber fabric

وتُعزَّز شعاعات السقف من خلال نسيج الألياف الكربونية الطويلة الأمد في قاع الشعاعات وغطاء الألياف الكربونية المزروعة في نهاية الشعاع.

2.4 ندوات؛

وبعد تعزيز نسيج الألياف الكربونية، يفي الأداء السيزمي للهيكل بالمتطلبات وبدأ العمل به.

3الفوائد التقنية والاقتصادية من تعزيز نسيج الألياف الكربونية

إن فارق الألياف الكربونية ينطوي على مزايا الوزن الخفيف، وارتفاع القوّة، واتساع الشكل.ويمكن استخدامه في إصلاح وتعزيز مختلف الأشكال الهيكلية المعقدة، وليس له تأثير يذكر على الوزن الهيكلي.وعملية إصلاح وتقوية الألياف الكربونية بسيطة وسريعة، بدون أي مسامير ونماذج ودعم، على الرغم من أن تكلفة الألياف الكربونية نفسها أعلى من المواد الأخرى، إلا أن تكلفة البناء تقل كثيرا.وهو يزيل الإجراءات المعقدة والمرافق الإضافية مثل المرساة، والقذف والتفكيك، وإنشاء شكليات، ودعم وصب الخرسانة، والصيانة، والهدم، التي تتطلبها الأساليب التقليدية مثل تعزيز لوحات الصلب، وتعزيز الخرسانة، وشغل مساحة صغيرة.وحتى في عملية ارتفاع عال، لا تحتاج إلا إلى إنشاء منصة عمل بسيطة.ولذلك، فإن التكلفة الشاملة لإصلاح وتعزيز الهياكل الملموسة مع صحيفة CFRP ستكون أقل من تكلفة أساليب التعزيز التقليدية.وتتوقف الفوائد الاقتصادية على الظروف المحددة للمشاريع، وعلى الهيكل الأكثر تعقيدا، كلما كان ذلك أكثر وضوحا.

4النتائج الاجتماعية لتعزيز ألياف الكربون

ونظراً إلى أن بناء نسيج الألياف الكربونية وتعزيزها بسيط وسريع، فإن دورة البناء قصيرة، وصغر المساحة المحتلة، ويقل أثر البناء على المحيط إلى الحد الأدنى.وستكون الفوائد الاجتماعية والبيئية هائلة إذا استخدم نسيج الألياف الكربونية لإصلاح الأضرار السيزمية للهياكل الملموسة الناجمة عن الكوارث العرضية، ولا سيما المنازل والهياكل الأخرى.

5موجز تعزيز ألياف الكربون

إن نسيج ألياف الكربون المترابط هو نوع جديد من تكنولوجيا التعزيز التي استخدمت على نطاق واسع وأثمرت فوائد اقتصادية كبيرة.وبالمقارنة مع تكنولوجيا التعزيز التقليدية الأخرى، تتمتع تكنولوجيا الألياف الكربونية المرابطة بمزايا البناء الملائم، والكفاءة العالية، والضوء، والرقيق، ولا تكاد تزيد من الوزن والسمك بعد الارتباط.ومع مقاومة التآكل الممتاز ومقاومة درجة الحرارة، وطائفة واسعة من القابلية للتطبيق، بغض النظر عن نوع الهيكل، وشكل الهيكل، يمكن أن تحل مشكلة التعزيز بسلاسة.ويمكن ضمان جودة البناء، حتى وإن لم يكن سطح الهيكل المعزز سلساً جداً، فإن تعزيز الألياف الكربونية المربوطة يمكن أن يضمن وجود ما يقرب من 100 في المائة.وهذه المزايا تجعلها تحقق الغرض من القوة العالية والكفاءة العالية، لا سيما بالنسبة للتعزيز السيزمي وغيره من هياكل الألياف الكربونية المربوطة ذات الأهمية، التي يعززها الألياف الكربونية، لها مزايا واضحة.
