تعزيز العارضة والعمود

نظرة عامة على المنتج

بدأ تشييد المشروع في النصف الأول من عام ٢٠٠٣. يتكون المشروع من هيكل نصف إطاري من سبعة طوابق. أساس الخوازيق مصنوع من خوازيق أنبوبية مغمورة، أما الهيكل العلوي فيستخدم أسمنت ٤٢٥ رطل. نتيجةً لاختبار أداء نفس دفعة الأسمنت، وُجد أن قوة الأسمنت بعد ٣ أيام و٧ أيام كانت مؤهلة، بينما لم تكن قوة الأسمنت بعد ٢٨ يومًا مؤهلة. لهذا السبب، تستخدم وحدة الاختبار التابعة لوحدة اختبار التأهيل طريقة الارتداد بالموجات فوق الصوتية لاختبار العمود السفلي للمشروع. أظهرت نتائج الاختبار أن قوة الطبقات من ١ إلى ٣ لمعظم خرسانة الأعمدة والعوارض أقل من درجة قوة التصميم الأصلية C٢٥.

خطتين

أحدها هو زيادة المقطع العرضي، إلا أن عملية البناء معقدة ومدة الإنشاء طويلة. وقد شُيّدت بعض الجدران الطوبية، مما سيؤدي إلى هدر في إعادة العمل.

ونظرًا لأهمية المشروع، فإن ظروف البناء محدودة بعد الإشغال، ولخفض تكلفة التسليح، تم اعتماد مخططات ثانية: طريقة التقوية باستخدام صفائح فولاذية لاصقة.

قائم على

(1) طريقة حساب قدرة تحمل شريط الفولاذ الملتصق:

Fcmbx=fyAs+0.9fayAa - fy/As/

Mu=fcmbx (h01-x/2) + fy/As/ (h01-as/)

(2) حساب طول الترابط لتسليح الصفائح الفولاذية:

L1 > 2fayta/fcv

وفقًا لخصائص المشروع، يتم اعتماد الطرق التالية لتقوية الأعمدة والعوارض.

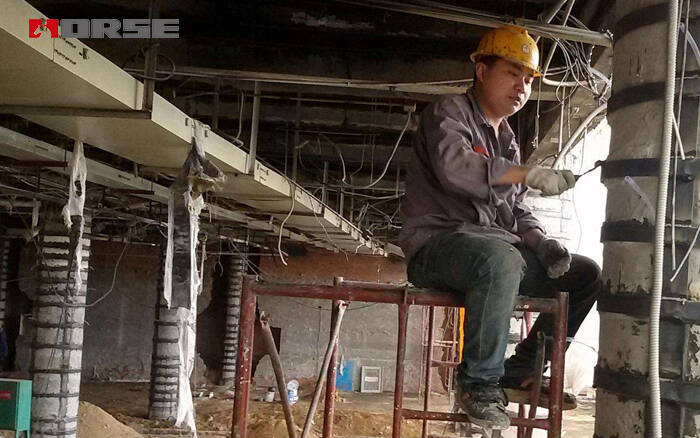

1.تعزيز العمود:

نظراً لأن قوة تحمل خرسانة العمود لا تلبي متطلبات التصميم، فإن قدرة تحمل العمود ونسبة الضغط المحوري لا تلبيان المتطلبات القياسية. لذا، يُربط تسليح العمود الخرساني بأسفل العارضة أو أسفل البلاطة ليشكل وحدة متكاملة مع العمود الأصلي، مما لا يحسن قدرة تحمل العمود فحسب، بل يُلبي نسبة الضغط المحوري، ويُحسّن أيضاً من تغير الخرسانة بشكل فعال.

2.تعزيز العارضة:

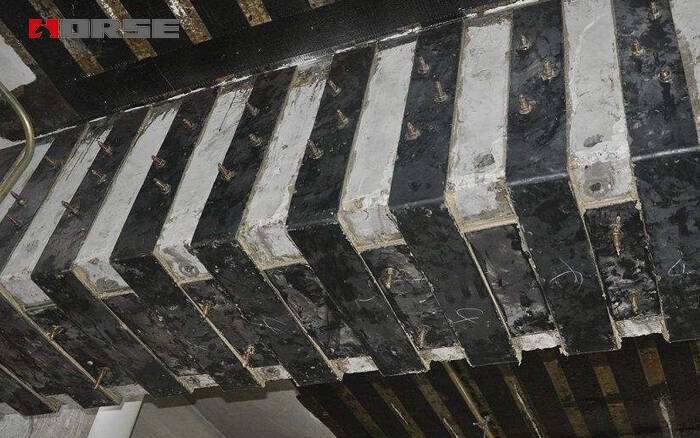

ألصق لوح الفولاذ على قاعدة العارضة أو جانبها. في أسفل العارضة (يجب إزالة طبقة الفرشاة وترك طبقة الحماية الفولاذية) ألصق اللوح حتى يصل إلى حافة العمود أو العارضة. يجب ألا يزيد ارتفاع معجون سطح العارضة عن 1/3 (يمكن تجنب ملامسة الباب والنوافذ).

3. تعزيز العارضة الرئيسية لدعامة الامتداد الجانبي

أولاً، ألصق قطعة من صفيحة فولاذية بسمك 3 مم على العمود، ثم ألصق قطعة من صفيحة فولاذية بسمك 6 مم على الصفيحة الفولاذية، والحجم 600 مم × 300 مم، ويتم اختراق مسمار التمدد من خلال عمود تثبيت الصفيحة الفولاذية، ثم يتم لحام قطعتين من الصفيحة الإبطية المثلثة متساوية الساقين بسمك 6 مم على الصفيحة الفولاذية المرفقة بالعمود، وحجم الصفيحة الإبطية 600 مم × 600 مم، ثم يتم لصق الصفيحة بسمك 3 مم في الجزء السفلي من نهاية الشعاع. الصفيحة الفولاذية هي قطعة بحجم 600 مم × 300 مم، بحيث يتم دعم نهاية الشعاع بواسطة الصفيحة الفولاذية على الصفيحة الإبطية.

4.تعزيز العارضة الرئيسية على جانبي العمود الأوسط

العارضة الرئيسية للإطار الهندسي عبارة عن عارضة متصلة. يُسند جانب عمود الإطار بواسطة لوح على جانب العارضة، ويجب تثبيت الصفيحة الفولاذية على الجانب العلوي منها. كما هو موضح في الشكل 7، تصميم الصفيحة الفولاذية هو 1:3، وعرضها أقل من 100 مم. لتعزيز قوة التصاق الصفيحة الفولاذية، تُثبّت الصفيحة المبطنة عند انحناء الصفيحة الفولاذية، ويُثبّت مسمار التثبيت بمسمار التثبيت، ويُملأ الفراغ المثلثي الناتج عن الزاوية بين الصفيحة الفولاذية وعمود العارضة بملاط إيبوكسي.
