تعزيز عوارض البناء باستخدام ألواح فولاذية لاصقة

نظرة عامة على المشروع

يقع هذا المشروع في بيكسيان، مدينة تشنغدو، وهو مبنى مكون من 31 طابقًا أرضيًا وطابق سفلي من طابقين. استُخدمت جدران القص الخرسانية المسلحة. نوع التحصين الزلزالي للبناء هو C، ودرجة أمان هيكل المبنى هي الدرجة الثانية؛ ودرجة تصميم الأساس هي الدرجة A؛ والإطار وجدار القص من الدرجة الثانية، في حالة الاستخدام العادي. في هذه الحالة، يبلغ العمر التصميمي لهيكل المبنى 50 عامًا.

يتقاطع مبنى تجاري وسكني من ثلاث طبقات و21 محورًا، بوزن 5#، مع المحور L KL22، بامتداد صافٍ يبلغ 4.4 متر، وارتفاع 750 مم وعرض 450 مم. بسبب الحفر الهيدروليكي، انكسر قضيب الفولاذ في الجزء السفلي من العارضة تمامًا على بُعد 7 سم من قاعدة الدعم. يبلغ إجمالي قوة الدعم المضادة 3D20 في عارضة الإطار عند قاعدتها، وترتكز العارضة بشكل رئيسي على الجزء العلوي منها. لذلك، تم تعزيز العارضة بطريقة تقوية ألواح الفولاذ الملتصقة.

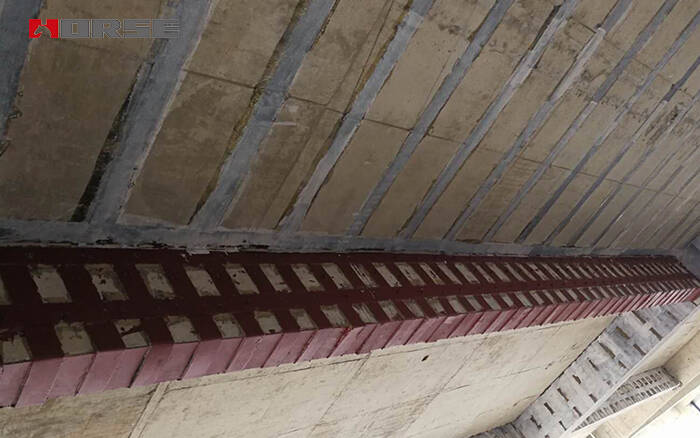

تعزيز عوارض البناء باستخدام ألواح فولاذية لاصقة

• صفيحة فولاذية Q235b

• لاصق صفيحة فولاذية

• لاصق تثبيت

• مسمار تثبيت M8

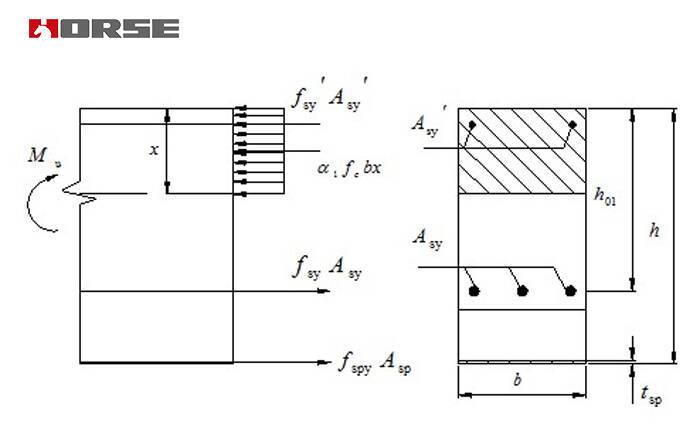

لذا فإن عرض اللوحة الفولاذية: 250 مم؛ سمك اللوحة الفولاذية هو 6 مم.
