مخطط تقوية شعاع الإطار التالف

نظرة عامة على المشروع

يتم حفر أنبوب تصريف في الجزء العلوي من عارضة الإطار لإحداث ضرر في عارضة الإطار ويجب تقويته.

مخطط التعزيز

عندما تنفتح العارضة في منتصف الاتجاه العالي، فإنها عادةً ما تقطع الركاب في العارضة والقضيب الفولاذي الهيكلي الطولي، مما يؤثر على قابلية القص للعارضة. أما عندما يكون الثقب في الجزء السفلي من العارضة، فينقطع قضيب الإجهاد الرئيسي فيها، وتتأثر قدرتها على تحمل الانحناء. لذلك، يجب استخدام طرق مختلفة للتسليح وفقًا لموقع الفتحات في العارضة.

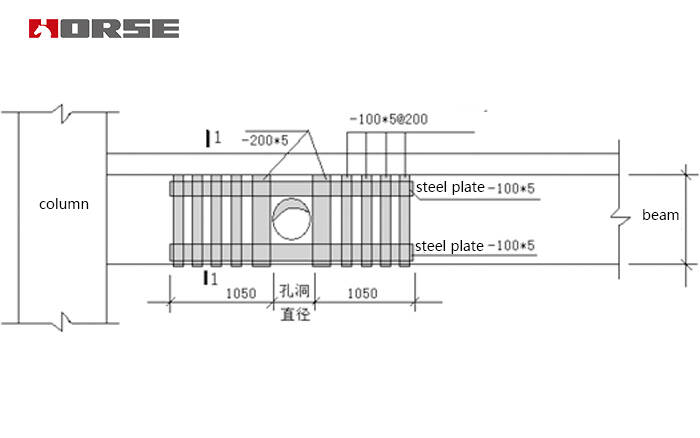

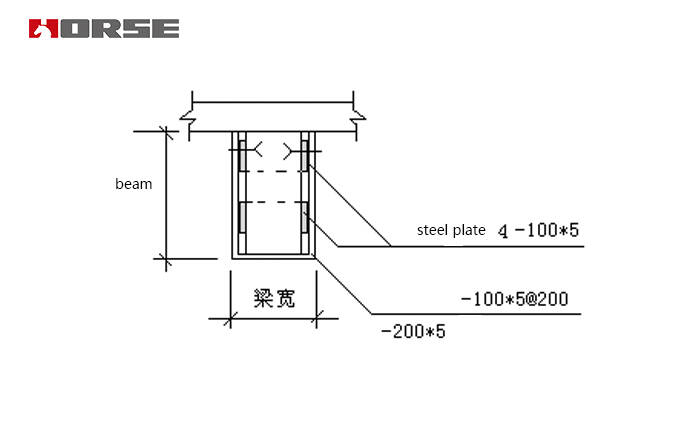

١. عندما تكون المسافة بين الحافة السفلية للعارضة وقاعها أكبر من ٨٠ مم، يجب معالجة طريقة تقوية الرسم التخطيطي في منتصف العارضة. بعد المعالجة، يمكن الوصول إلى قدرة تحمل القص الأصلية.

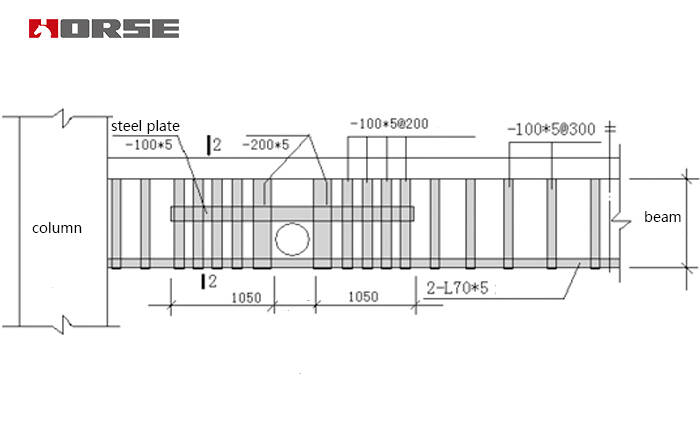

٢. عندما تكون المسافة بين أسفل العارضة وأسفلها أقل من ٨٠ مم، يجب معالجة هذه الطريقة وفقًا لطريقة تقوية الفتحة أسفل العارضة. بعد المعالجة، يمكن تحقيق قدرة تحمل القص والانحناء الأصلية.
