تقوية البلاطة

وفقًا لمتطلبات التصميم، في السقف الأرضي المكون من ثلاثة طوابق لمرآب بارتفاع 4 أقدام، ومحور 4-17/محور 4-G جنوب حزام ما بعد صب المحور 4-H، صُمم قضيب الغطاء الحديدي الإضافي في الأصل ليكون HRB400 25 @ 200، وكان موقع البناء HRB400 14 @ 200. لذلك، من الضروري اتخاذ بعض إجراءات التعزيز لتقوية هيكل الأرضية. يُنصح باستخدام ألواح فولاذية لاصقة للتدعيم.

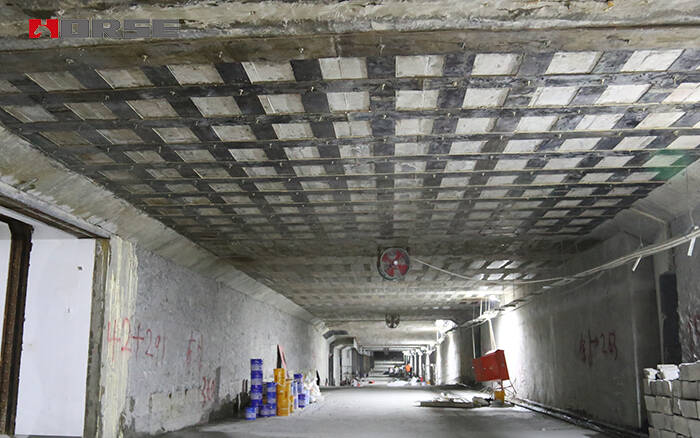

تقوية البلاطة بألواح فولاذية لاصقة

وفقًا لأقصى مساحة تسليح عرضية: As=25@200-14@200=490.9-153.9=337 مم²

وفقًا للمواصفات الفنية لقضيب التسليح ولوح الفولاذ Q235B، فإن قوة تصميم قضيب التسليح هي: fy=360 نيوتن/مم²، وقوة قماش ألياف الكربون: Ff=210 نيوتن/مم²

 Af×Ff =Asfy 

  Af = fy×As / Ff      

        = 360×337/210      

        = 577.72mm2 

  B=577.72/150=3.86mm  ＜5mm 

لذلك، يتم لصق لوحة فولاذية بسمك 5 مم وعرض 150 مم وبمسافة 200 مم على الجانب الجنوبي من الشريط المصبوب لاحقًا لتلبية متطلبات التعزيز.
