إصلاح الشقوق

مسح هندسي

مبنى سكني مبني من الحجر بمساحة بناء تبلغ حوالي 1517 مترًا مربعًا، ويتألف من خمسة طوابق، ويضم مرآبًا في الطابق الأرضي. يبلغ الارتفاع الإجمالي للهيكل 18.3 مترًا. أساس هذا المشروع عبارة عن أكوام خلط عميقة لتعزيز الأساسات المركبة، ودرجة قوة الخرسانة الأساسية C20. الجدار مصنوع من طوب مسامي من الطين الحامل بسمك 240 مم، ودرجة قوة MU10. الجدار الذي يقل سمكه عن 5.15 مترًا مصنوع من ملاط M10، والجدار الذي يزيد سمكه عن 5.15 مترًا مصنوع من ملاط M5. يبلغ سمك البلاطة الخرسانية المصبوبة في الموقع 110 و90 و70 مم على التوالي. درجة قوة الأرضية الإنشائية وخرسانة ليانغ هيزو C20. بدأ بناء المبنى السكني في أغسطس 2001 واكتمل في مايو 2002. ومنذ نهاية يونيو 2002، تفاوتت درجات تشقق الأرضيات في مختلف طوابق المبنى السكني. ولضمان الاستخدام الآمن للمبنى السكني، من الضروري إجراء تقييم وتحليل شاملين للهيكل السكني، وتدعيمه وفقًا لنتائج التقييم.

تشقق بلاطة الأرضية

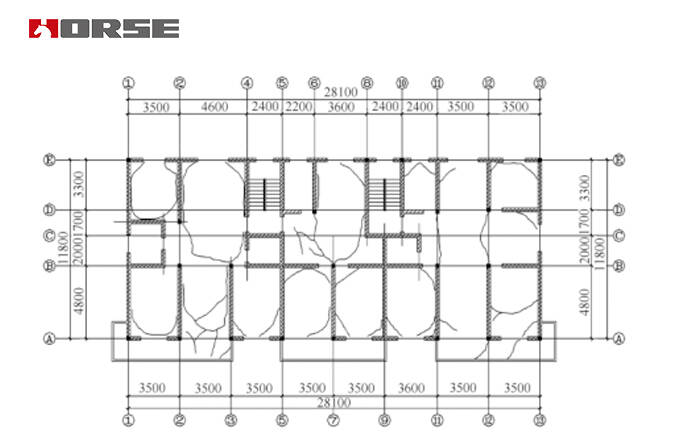

تُعتبر ظاهرة تشقق الأرضيات الإنشائية خطيرة. فمعظم طوابق المباني تعاني من التشقق بدرجات متفاوتة. ويمكن تقسيم تشققات الأرضيات في المبنى السكني إلى شقوق مائلة في زاوية الأرضية، وشقوق دائرية حول الأرضية، وشقوق مائلة في منتصف الأرضية. ومعظم الشقوق المائلة في زاوية الأرضية والشقوق الدائرية حول الأرضية تنتمي إلى شقوق سطحية، ويبلغ عرض التشقق حوالي 1 مم.

تحليل أسباب تشقق الأرضية

1) أسباب تصميمية

يعود ذلك بشكل رئيسي إلى صغر مساحة التسليح العلوي (التسليح السلبي) وقصر طوله عند زاوية الأرضية.

2) أسباب إنشائية

في البناء، تتمثل الأسباب الرئيسية في: 1) سمك بلاطة الأرضية رقيق؛ 2) انحدار قضيب الفولاذ في الطابق العلوي، مما يؤدي إلى ترنحه وزيادة سمك الطبقة الواقية؛ 3) عدم تساوي وضع الخرسانة، مما يؤدي إلى عدم استيفاء متانة الخرسانة المحلية لمتطلبات التصميم، بالإضافة إلى أسباب أخرى.

في عملية بناء هذا المبنى السكني، ونتيجةً للمتابعة العمياء لسير العمل، ظهرت بعض الشقوق التشوهية في الخرسانة نتيجةً للهدم المبكر للقوالب وسوء الصيانة، مما أدى إلى تغير الرطوبة المحيطة بالخرسانة واختلاف كبير في درجة الحرارة بين الداخل والخارج.

مخطط التعزيز

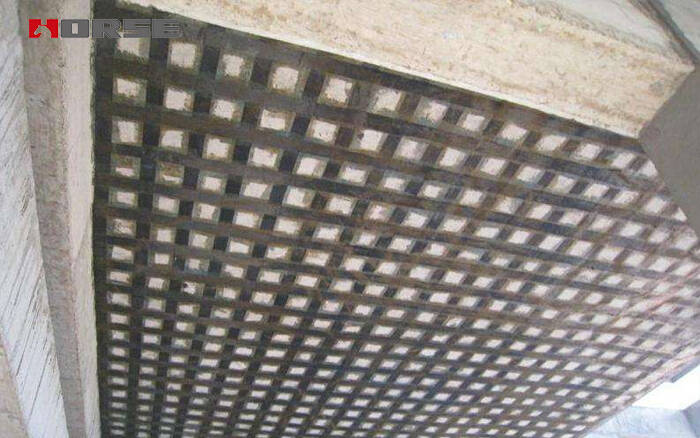

الأرضية مُبسّطة على شكل بلاطة مُدعّمة ببساطة، ومُدعّمة بنسيج من ألياف الكربون من أسفلها.
