إعادة تأهيل عوارض الخرسانة المسلحة

نظرة عامة على المشروع

ينطوي هذا المشروع على إعادة تأهيل هيكلية لمبنى إطار من الخرسانة المسلحة متعدد الطوابق القائم. يتكون الهيكل من أعمدة تحكم عن بعد ، وحزم أولية وثانوية ، وألواح خرسانية مصبوبة في المكان-نظام إطار تحكم عن بعد نموذجي في الموقع شائع في المباني الجامعية من أواخر القرن العشرين وأوائل القرن الحادي والعشرين.

المشاكل

تغيير وظيفة البناء-قد تتجاوز معدات المختبر أو مكدسات المكتبة أو المتطلبات الوظيفية الجديدة سعة التحميل الحية الأصلية

تدهور العضو-التعرض البيئي على المدى الطويل ، تدهور الخرسانة ، أو تآكل التعزيز

تحديد القصور في التقييم-كشف التدقيق الهيكلي عن عدم كفاية القدرة على القص أو الانثناء لدى الأعضاء الرئيسيين

الحل

يجمع المحلول المعتمد بين الصفائح الفولاذية المستعبدة خارجيًا (للحزم الأولية ذات العجز الكبير في القوة) وصفائح البوليمر المقوى بألياف الكربون (للحزم الثانوية ومناطق المفاصل والمناطق الحرجة للقص).

1. الحزم الأولية-ألواح فولاذية مربوطة خارجيًا (إعادة تأهيل الانثناء)

طريقة التطبيق: الصفائح الفولاذية مربوطة بالإيبوكسي بالوجه السفلي للحزم الأولية ، موجهة على طول اتجاه الامتداد الطولي.

2. عوارض ثانوية-صفائح CFRP (إعادة تأهيل الانثناء)

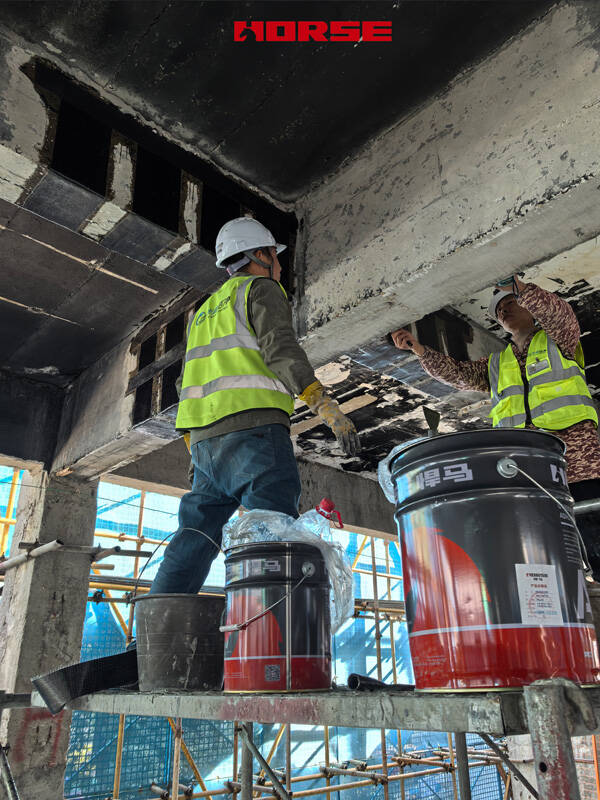

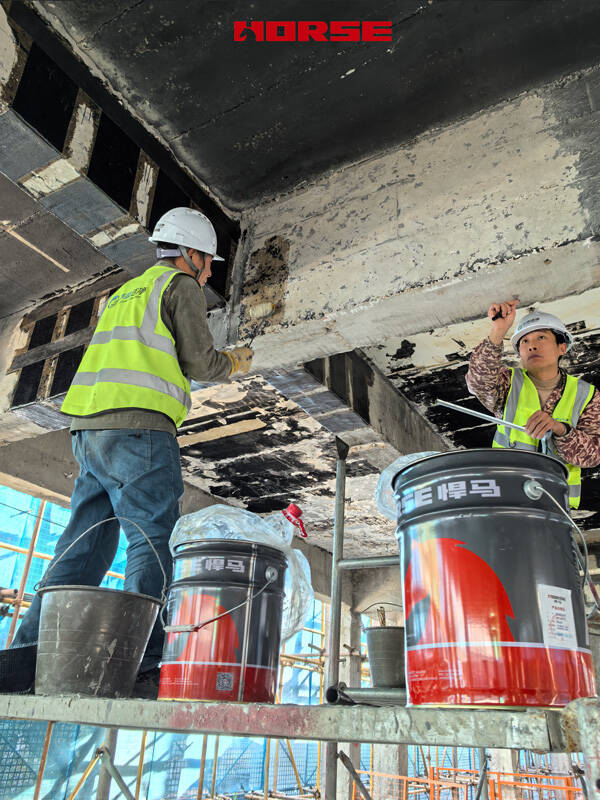

طريقة التطبيق: يتم تشريب صفائح CFRP أحادية الاتجاه براتنج الإيبوكسي ويتم ربطها بأشعة soffit من الحزم الثانوية ، مع محاذاة اتجاه الألياف بشكل مواز لنطاق الحزمة.

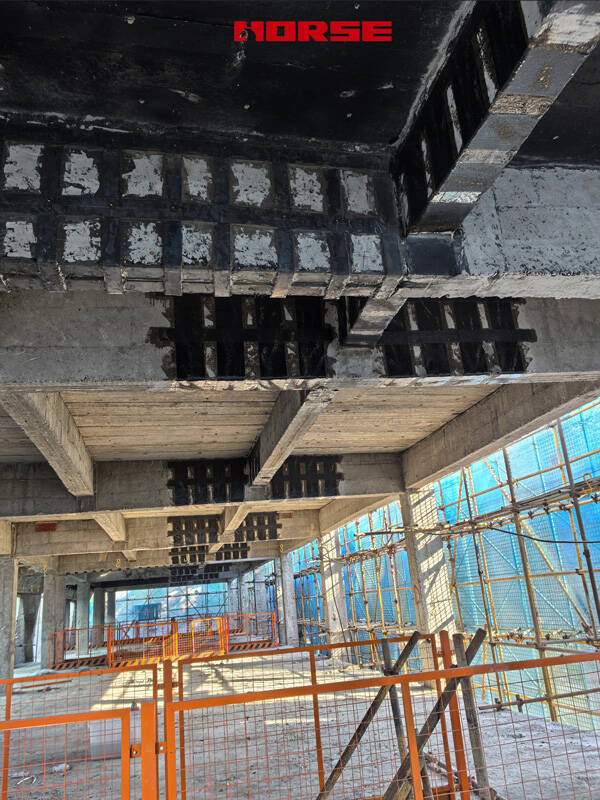

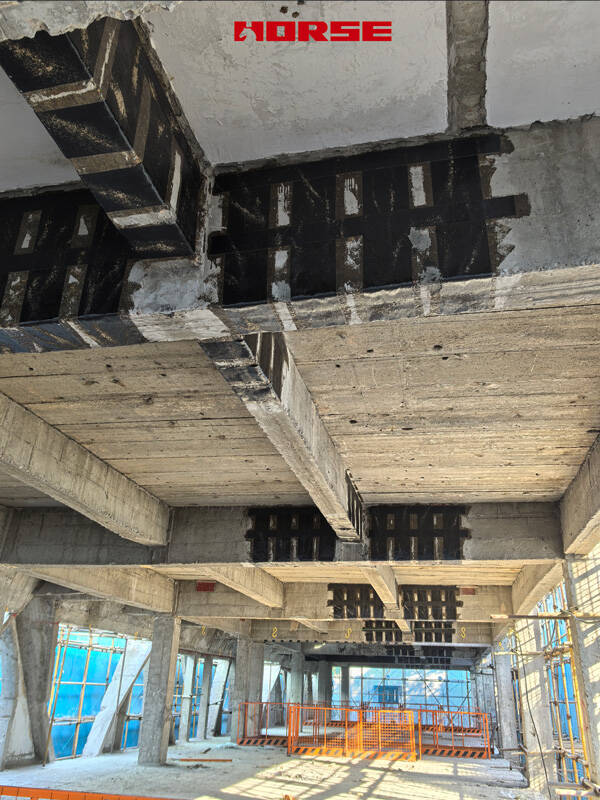

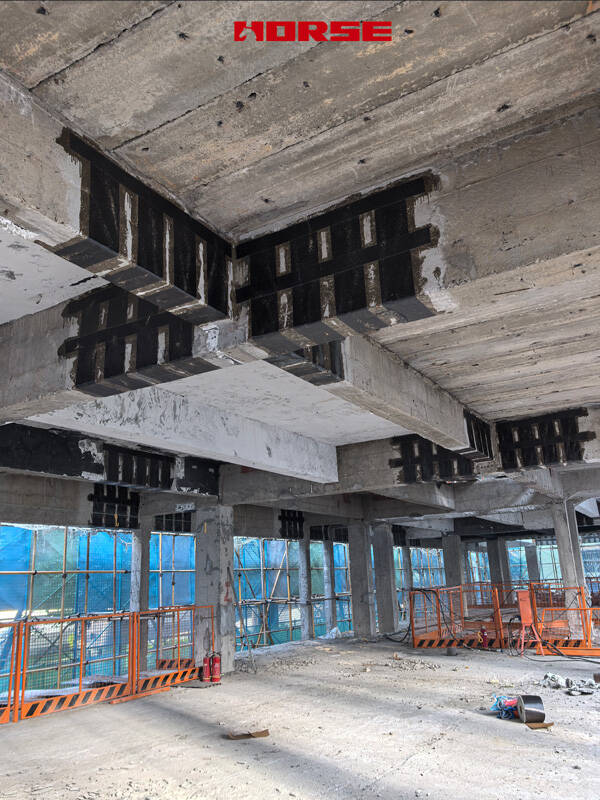

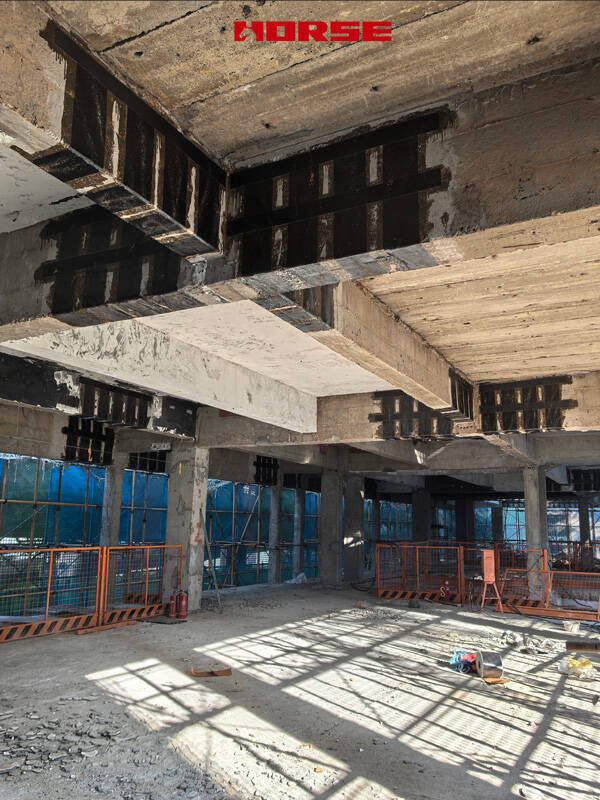

3. وصلات العمود-CFRP U-wrps (إعادة تأهيل القص)

طريقة التطبيق: يتم تطبيق صفائح CFRP في تكوين على شكل حرف U حول المقطع العرضي للشعاع في الدعامات ومناطق المفاصل ، مع توجيه ألياف متعامدة على محور الشعاع (الاتجاه الرأسي على وجوه الويب).

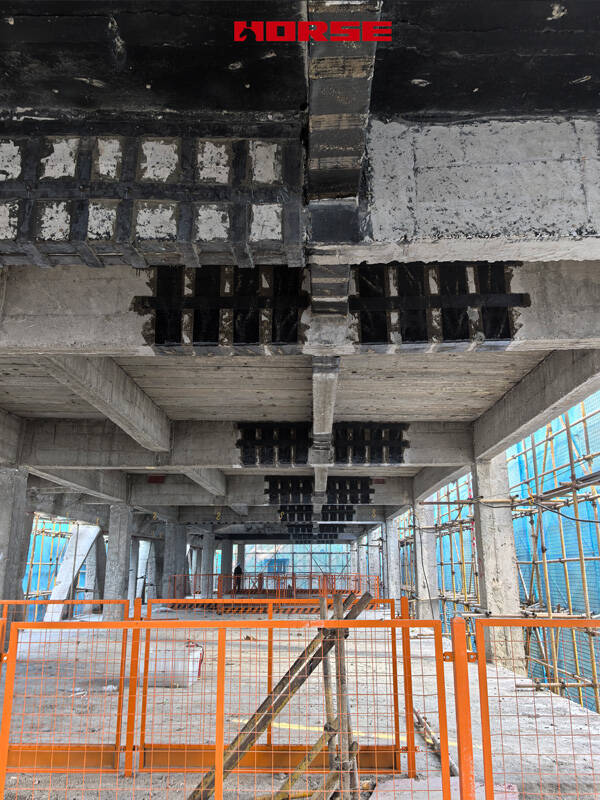

4. مناطق تقاطع شعاع-CFRP ورقة متقاطعة

طريقة التطبيق: يتم تطبيق صفائح CFRP في نمط متقاطع عند تقاطعات الحزمة الأولية إلى الثانوية ، لمعالجة حالة الإجهاد المعقدة عند تقاطعات الأعضاء.

مزايا النهج المشترك
