تحليل تعزيز وإصلاح بناءصفيحة فولاذيةللجسور

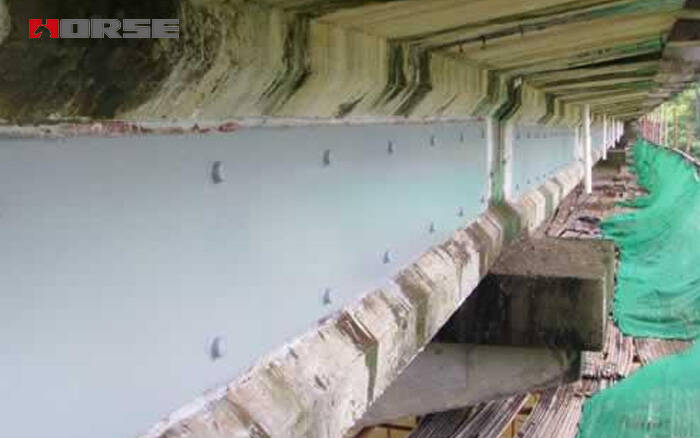

)١( من أجل تحسين القدرة الازدهارية لهيكل الجسر، فإن لوحة الفولاذ مرفقة عموما بسطح حافة السحب للعضو، بحيث يتم تشكيل لوحة الفولاذ والهيكل الأصلي ككل.وفي هذا الوقت، يُسيطر على قوة الخرسانة المحلية في رابطة لوحة الفولاذ والخرسانة.وينبغي التحكم في تصميم نظام معقول ومأمون قبل تشوه غلة لوحة الصلب، ولا يبدو الخرسانة فشلاً فادحاً.

(2) عندما تكون منطقة الإجهاد الضارب الرئيسية في هيكل الجسر غير كافية، من أجل تعزيز وزيادة القوة المفقودة للهيكل، يمكن معالجة لوحات الصلب على جانب الهيكل، ويميل عمودياً في اتجاه الشقوق المرفأ (المنحدر هو عموماً 45o-60o) لتحمل الإجهاد الضعيف الرئيسي.

)٣( عندما تستخدم اللوحة الصلبة لتعزيزها، يمكن اعتبار لوحة الفولاذ جزءا من حانة الفولاذ، وتتحول صفيحة الفولاذ إلى فولاذ.ويتحمل العنصر الأصلي الحمولة الثابتة والحمولة الحية، ويتحمل ارتفاع لوحة الصلب الجزء من الحمولة الحية التي لا يمكن أن يتحملها العنصر الأصلي.

)٤( في التصميم الهيكلي، يمكن استخدام لوحات الصلب للتدعيم في أشكال مختلفة وفقا للاحتياجات الفعلية، ولكن لا بد من أن يكون سميك لوحة الصلب أكبر من السميك المحسوب.والطبق الفولاذي المستخدم لمقاومة الركود هو أضعف وأوسع ما يمكن، والسمك هو عموما 4 ملم-6 ملم، ويمكن أن يكون لطبق الفولاذ الرقيق ما يكفي من المرونة للتكيف مع الشكل السطحي للعنصر.وينبغي أن يكون سميك لوحة الصلب المستخدمة لتحسين القدرة على الماشية أكثر سمكاً، تبعاً للتصميم.

' ' نفق؛

(5) عندما يكون طول لوحة الفولاذ مصمما، ينبغي أن تمتد نهايات لوحة الصلب إلى منطقة الضغط المنخفضة لتقليص تركيز الإجهاد في قطاع المرساة من لوحة الصلب، ولمنع حدوث الشقوق في أجزاء الأجزاء المرابطة أو سحب لوحة الصلب.

(6) لتعزيز الجسر عن طريق الربط، تمثل كيفية ضمان تكوين القوة العامة لطبقة الصلب والمكون المعزز مفتاح نجاح التعزيز.ولذلك، في تصميم التعزيزات، بالإضافة إلى الطول الكافي الذي يربط لوحة الفولاذ، والقوة المتماسكة، والقدرة على الاستمرار، لتفادي الطبق في التشويش الحر، يمكن تجنب النهاية.إنها مثبتة بطبقة التصفيق، أو لوحة القفز من طراز U، و لوحة المرساة الأفقية وما إلى ذلك، والمنعطف مثبت على لوحة الفولاذ على مسافة معينة لضمان أن قوة الربط بين لوحة الفولاذ والخرسانة تلبي احتياجات النسيج أو القوّة المفقودة.
